透明舱段自主水下航行器三维设计

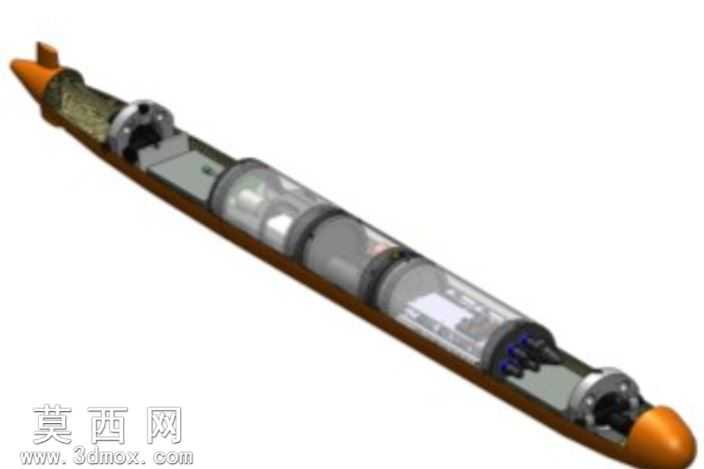

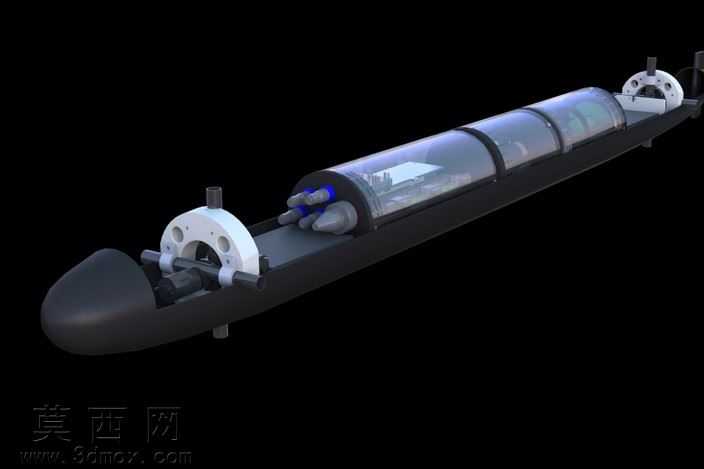

本作品为自主式水下潜航器的三维建模设计，整体采用长椭球形流线型艇身构型，在三维建模过程中首先以样条曲线勾勒艇体外轮廓，通过曲面放样生成顺滑的主艇体外壳，艇艏采用钝圆水滴形造型以降低水下航行的兴波阻力，艇艉设置对称布置的稳定翼面结构保障航行姿态稳定。建模时对艇体结构做了半剖透明化处理，将中部舱段设置为透明材质，在渲染环节为透明舱段赋予高透光率的亚克力类材质参数，调整折射与反射数值模拟耐压透明舱壁的视觉效果，可直观展示舱室内部的布局结构。内部结构建模完整覆盖了核心功能模块：艇体前后段设置有对称的环形连接基座，建模时还原了基座上的安装孔位、定位凸台与锁紧结构细节；中部舱室内布置有完整的压载系统组件，包含压载水舱、管路接口、调节执行机构，同时搭载了核心控制计算机模块，舱内前端还设置了任务载荷搭载位，还原了多组探测或作业载荷的安装接口与排布方式。材质分配上，主艇体非透明段赋予哑光黑色复合材料材质，调整粗糙度参数模拟水下耐压壳体的防滑消声涂层质感，环形连接基座赋予金属哑光材质，还原金属结构件的磨砂金属质感，内部组件根据功能区分分别赋予工程塑料、金属合金等差异化材质，通过渲染光影调整突出内部结构的层次关系。设计思路围绕小型自主潜航器的教学演示需求展开，通过半剖透明的展示形式清晰呈现自主潜航器的内部系统构成，既保证了外部艇型的流体力学合理性，又完整还原了压载调节、核心控制、载荷搭载等关键系统的结构布局，所有部件的装配关系均按照实际潜航器的安装逻辑搭建，可用于水下航行器原理教学、结构展示以及后续的仿真分析参考。
