30米巡逻艇右舷C32柴油发动机排气系统

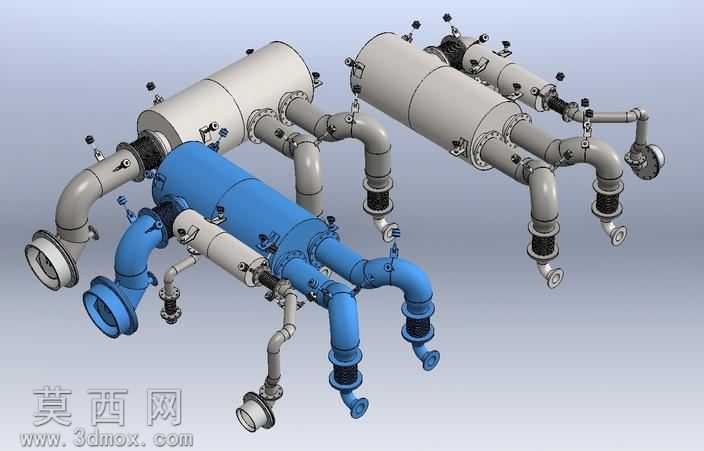

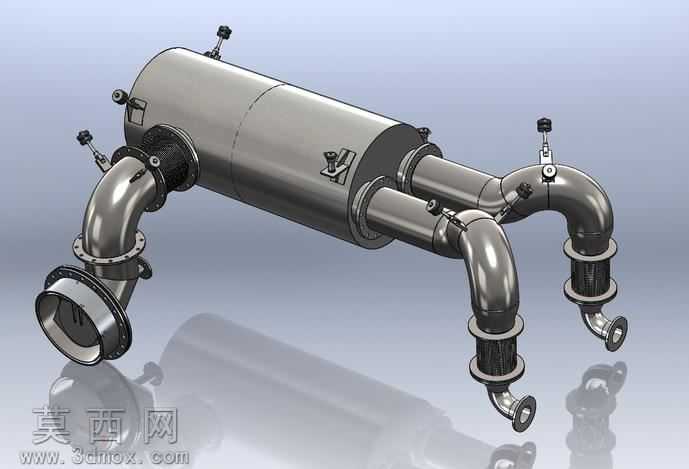

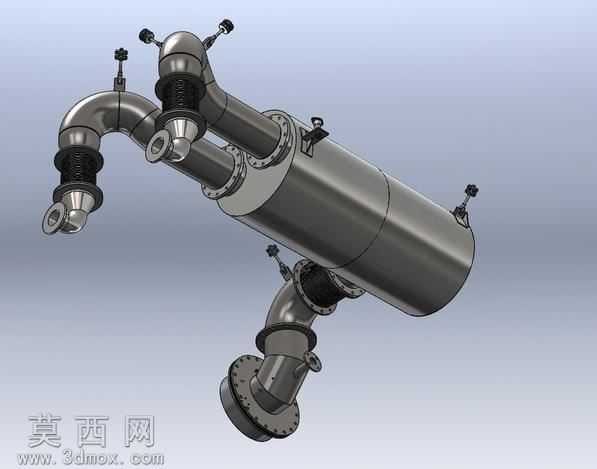

本模型为适配30米快速巡逻艇右舷安装的C32 acert B柴油发动机配套湿排气系统，采用三维参数化建模完成全结构1:1还原，建模过程中严格遵循船用排气系统的流体布局规范，对核心部件的装配关系做了精准约束。整体结构以卧式圆柱形消音罐体为核心主体，罐体表面设置了多组快拆式检修卡扣、传感器安装基座与吊装固定耳座，所有安装位的孔位、间距均匹配实船安装标准，保证模型可直接用于装配干涉校验。罐体进气端通过带法兰盘的大曲率90度弯管连接发动机排气出口，法兰盘处预留了密封垫片安装槽与螺栓孔位，弯管与罐体的连接段设置了波纹减震节，用于抵消发动机运行产生的振动传递，避免管路长期受振出现开裂泄漏。罐体出气端采用三路并行排气支管布局，每一路支管依次连接波纹管减震段、大曲率导流弯管与末端排气出口，支管上分别设置了独立的控制阀组与温度、压力检测接口，可实时监测各支路排气状态，控制阀采用带锁紧手柄的蝶阀结构，手柄操作角度与阀门开度做了参数化关联，可直观模拟阀门调节状态。渲染阶段采用金属不锈钢材质作为管路主体材质，调整材质粗糙度与反射参数还原船用316不锈钢的哑光金属质感，法兰密封面做了精加工高亮面处理，橡胶减震节采用哑光黑色耐温橡胶材质，罐体表面做了细微的拉丝纹理处理，搭配浅灰色渐变背景与软阴影效果，清晰呈现各部件的层次结构与装配关系。设计过程中充分考虑船用湿排气的工作特性，管路弯角均采用大圆弧过渡结构，减少排气阻力与冷凝水积存，所有管路连接位置均采用标准法兰或卡箍连接结构，便于后期拆装维护，三路支管的布局充分利用艇内右舷的安装空间，在保证排气效率的同时压缩整体占用体积，避免与艇内其他设备产生安装干涉，模型完整还原了实品的所有结构细节，可用于船用动力系统的布局设计、教学演示以及改装方案验证使用。
