自行车后置储物行李箱结构设计

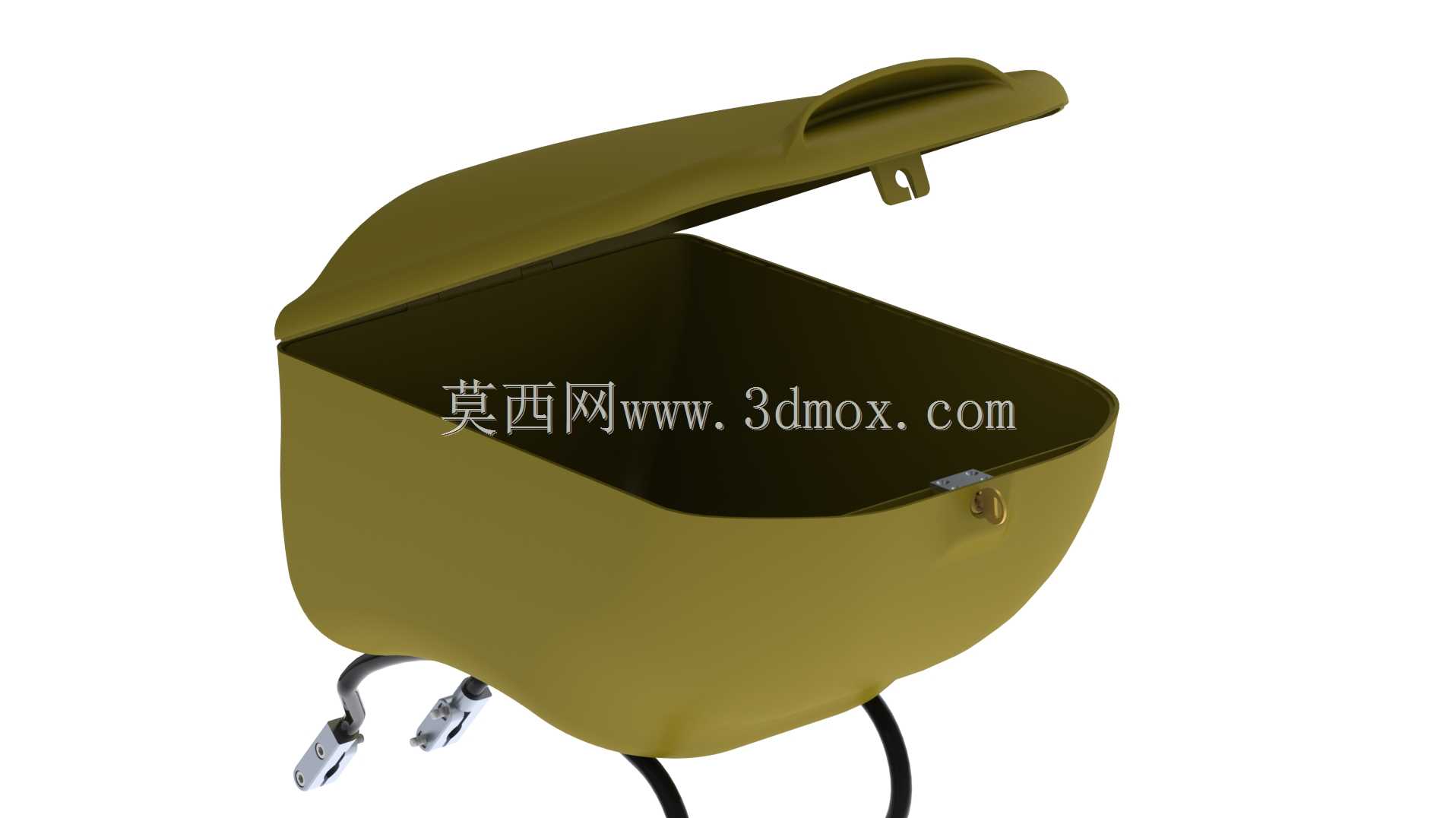

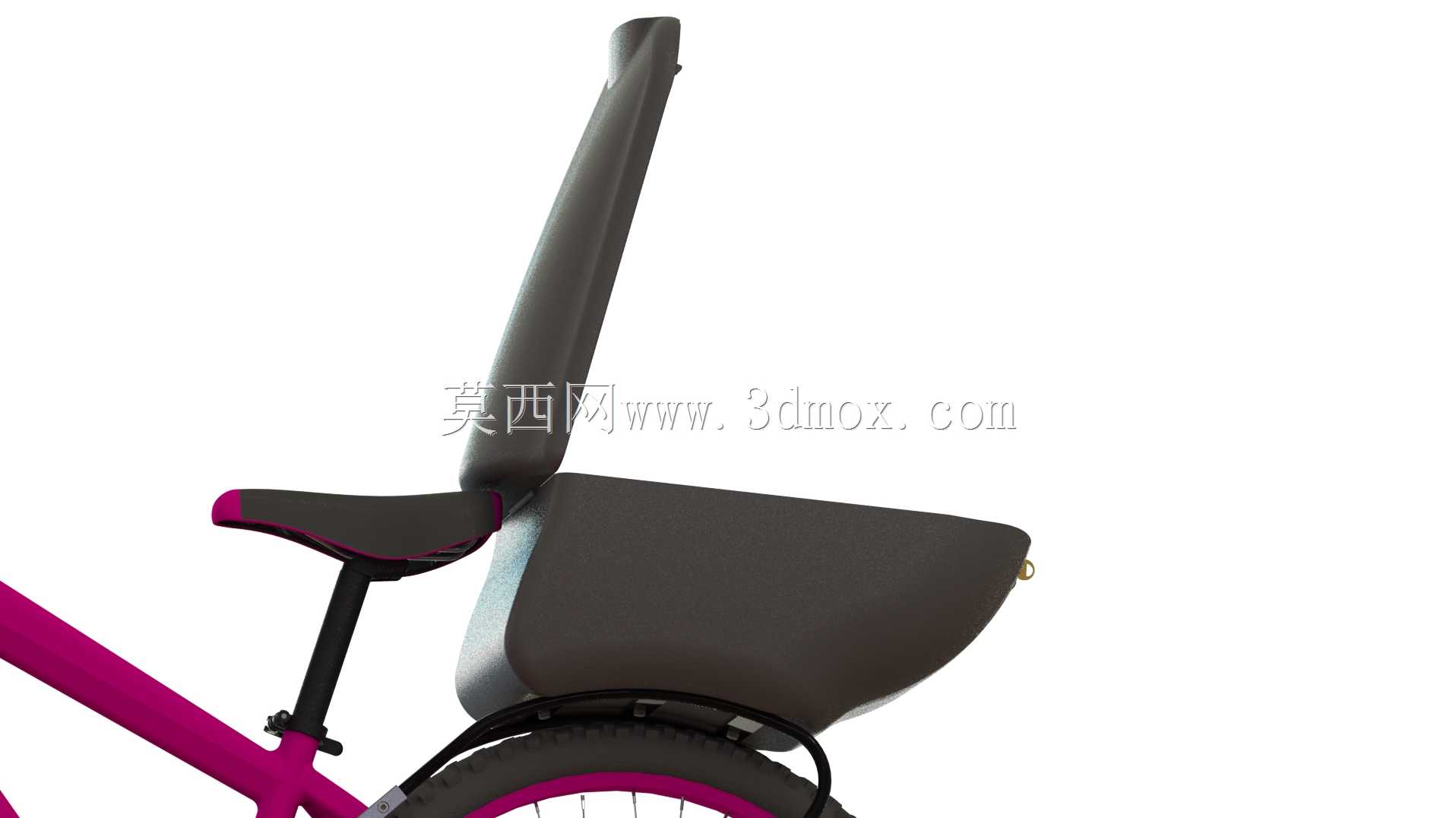

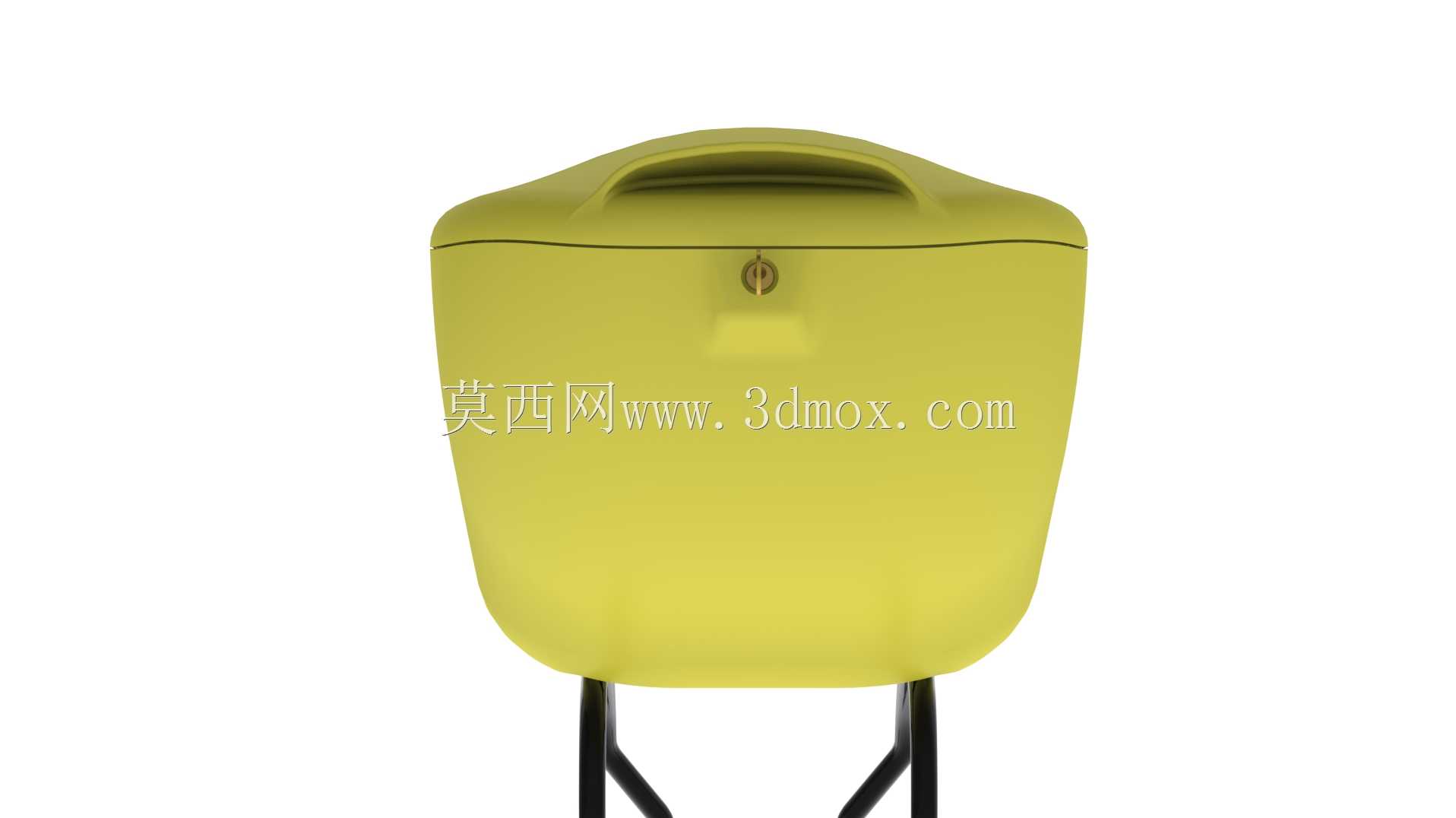

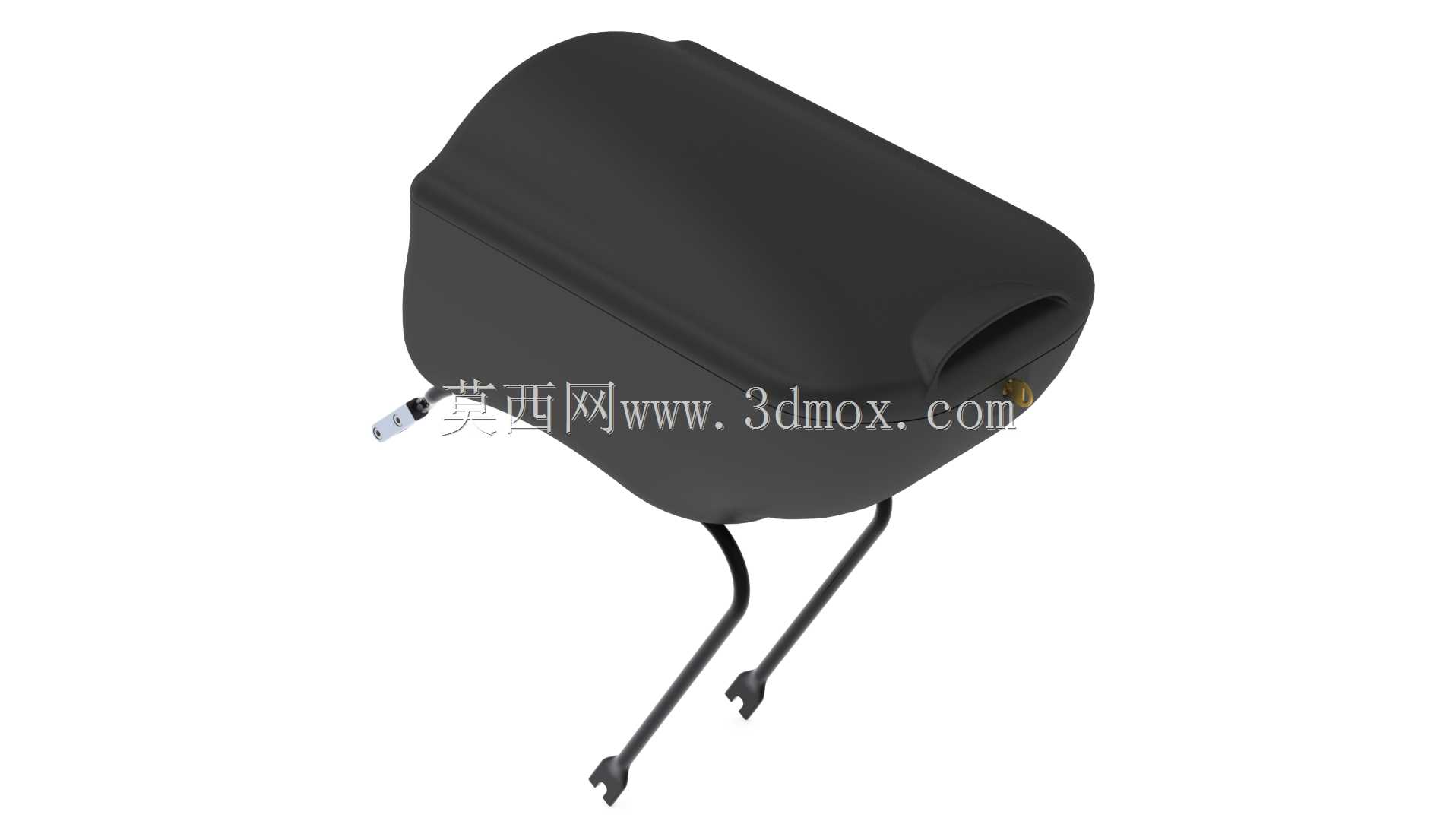

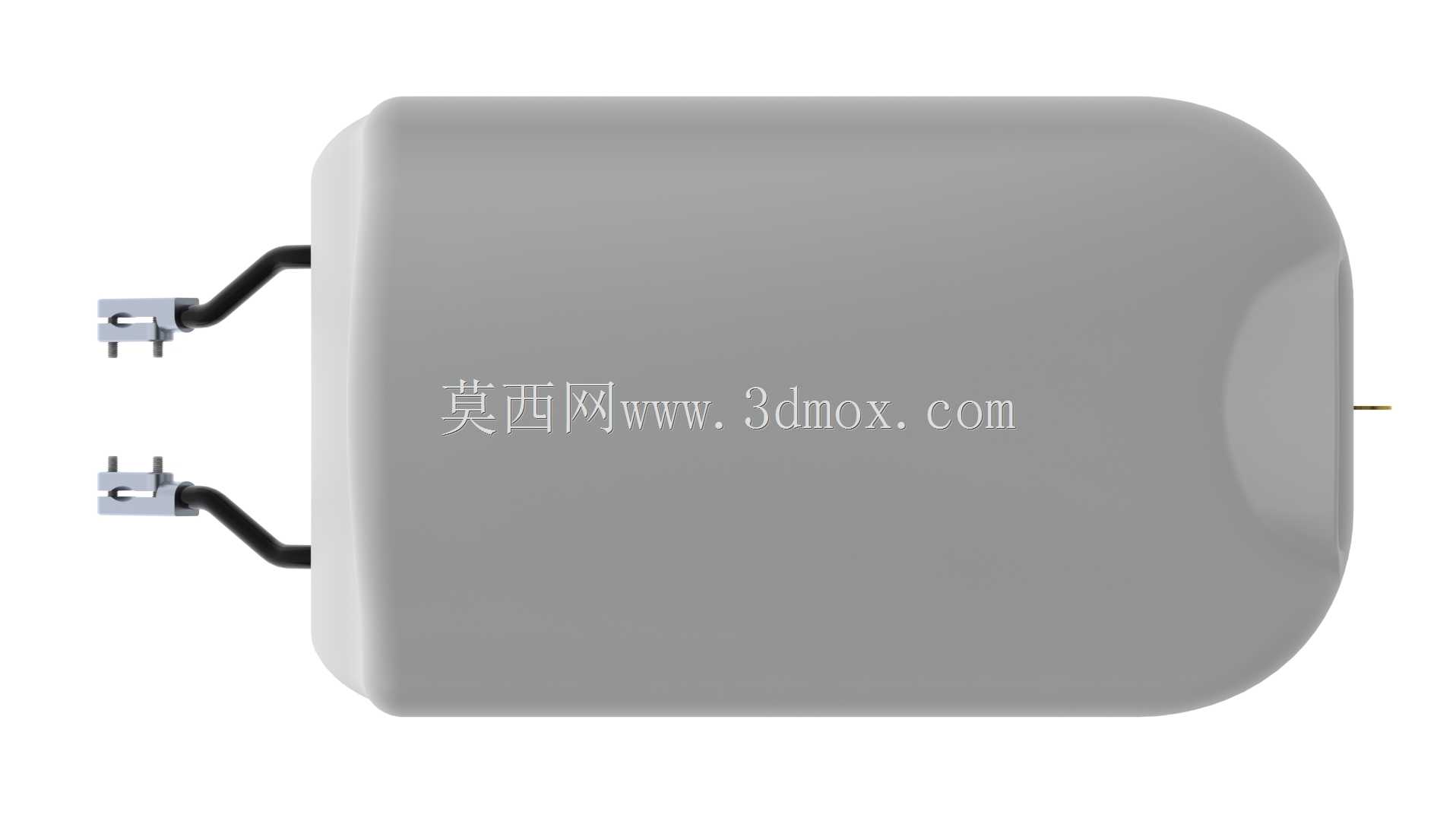

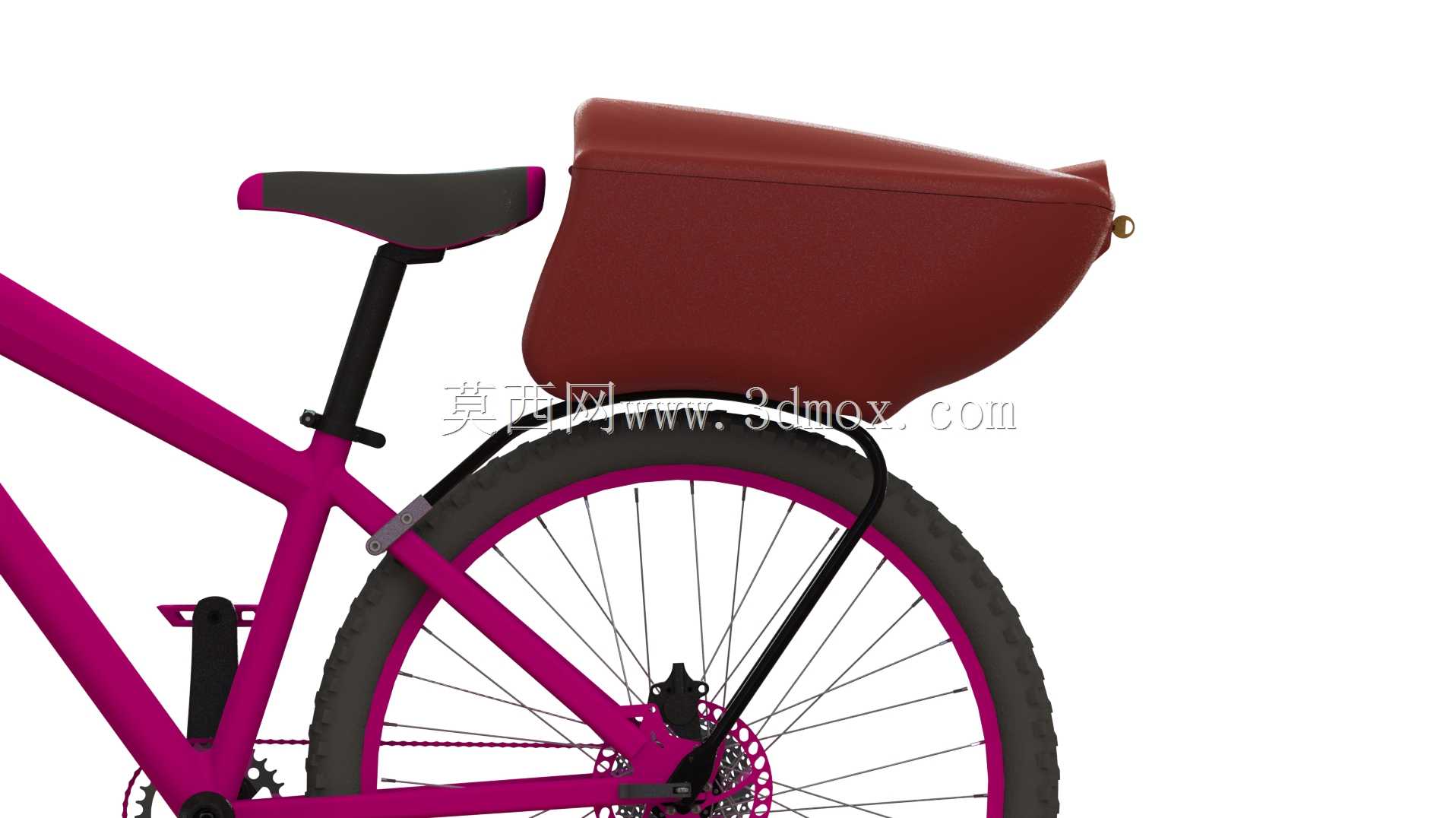

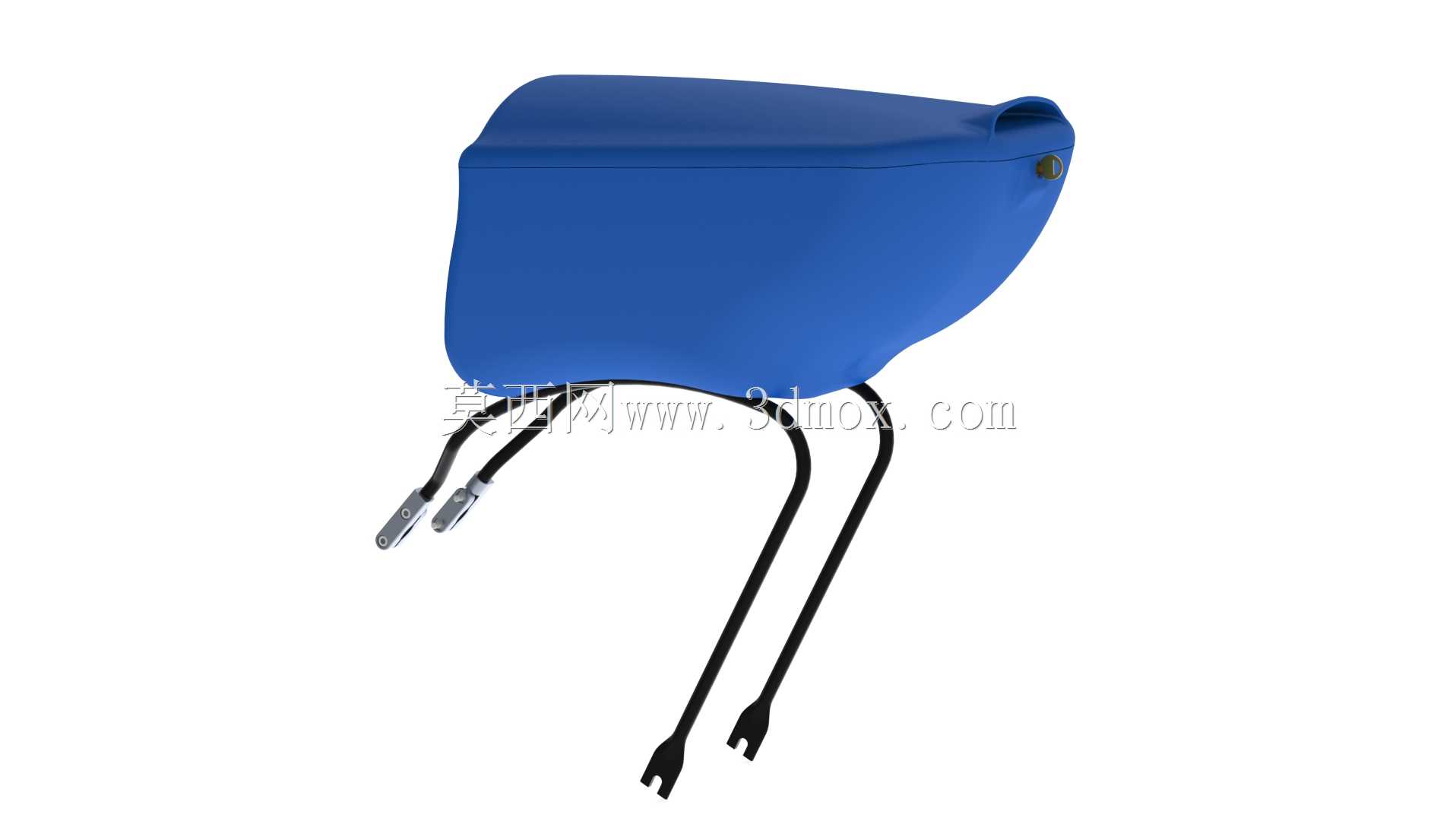

日常通勤骑行、近郊短途露营骑行场景中，骑行者往往需要携带随身通勤物品、露营小配件、采购的零散物资，背包背负不仅会增加肩背负担，夏季骑行时背部积汗也会大幅降低骑行舒适度，这款后置储物箱的设计初衷，就是为骑行场景提供免背负的载物解决方案。从安装边界来看，这款储物箱适配常规管径的自行车后货架安装位，配套的两根弯折金属支架，上端通过机加工平面与箱体底部的安装点位贴合固定，下端带挂钩结构可直接卡接在后货架的支撑杆上，不需要额外对自行车架做打孔改装，安装后箱体整体位于后轮上方、鞍座后下方的区域，不会干涉骑行时腿部的踩踏动作，也不会遮挡后轮的反光警示装置，整体外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免骑行过程中剐蹭骑行者衣物或者周边通行的人员。箱体本身的功能设计上，顶部做了微弧的流线造型，能够降低骑行过程中的风阻影响，箱体开合处设置了锁止结构，避免骑行颠簸过程中箱盖意外翻开导致物品掉落，侧面预留了小型的出线孔位，若需要在箱内放置小型用电设备，可直接穿出线路外接车载供电装置。设计过程中充分考虑了不同使用场景的材料适配性，箱体部分可选用注塑工艺加工的工程塑料，满足轻量化、防雨水、耐日常磕碰的需求，也可选用薄金属板冲压成型，提升箱体的抗冲击能力，适配重载载物的使用需求；配套的安装支架可选用圆钢或者小口径钢管弯折焊接成型，也可选用铝合金型材弯折后做表面氧化处理，兼顾结构强度与轻量化需求，支架与箱体连接的位置做了局部加强，避免长期颠簸路面行驶后连接点位出现疲劳断裂。箱体内部做了规整的矩形储物空间，没有多余的凸起结构，能够最大化利用内部储物容积，可容纳通勤用的公文包、小型折叠雨具、饮用水以及短途出行的随身物品，箱体底部与支架之间预留了微小的缓冲间隙，可加装薄橡胶垫降低骑行过程中震动传递到箱体内部，避免存放的易碎物品因颠簸损坏。
