家用组合式多功能力量训练器械结构设计

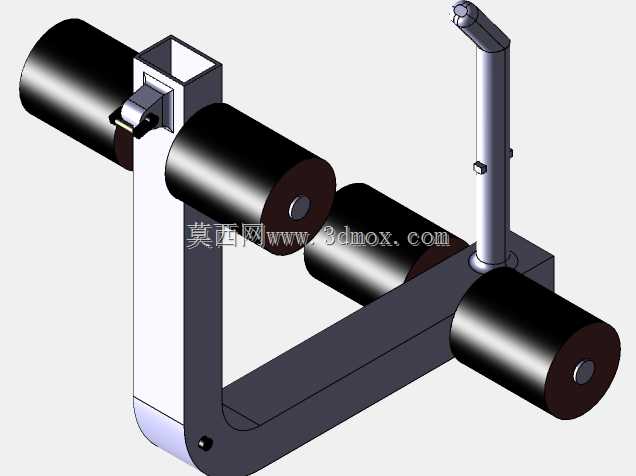

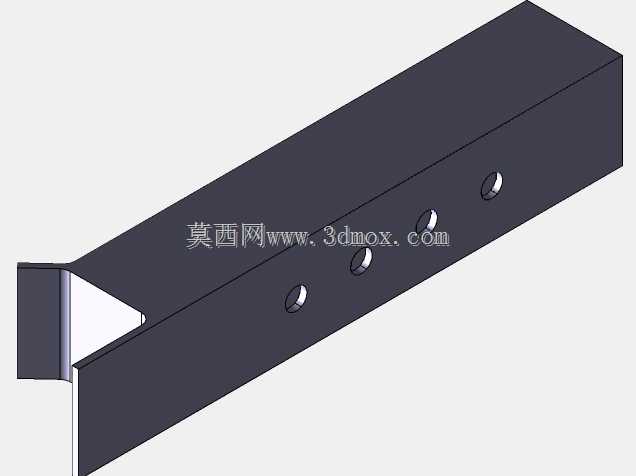

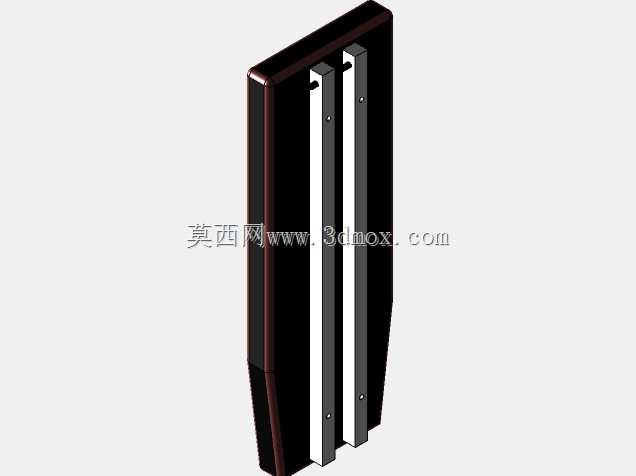

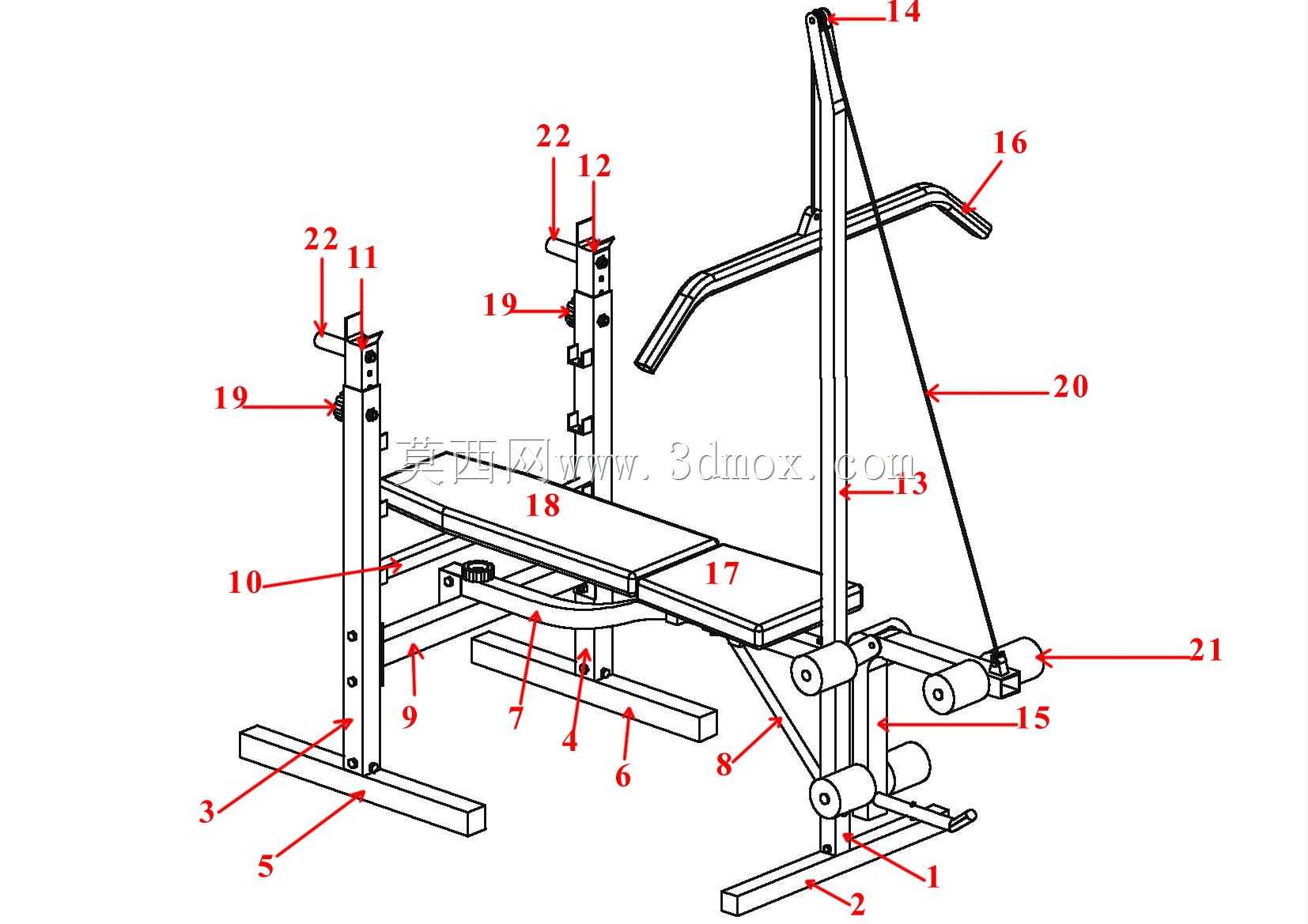

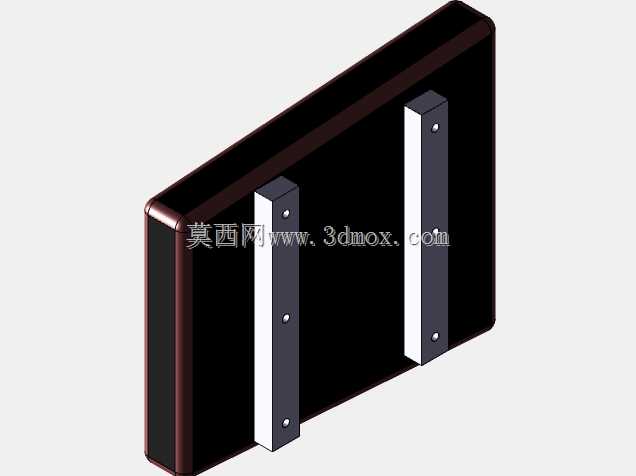

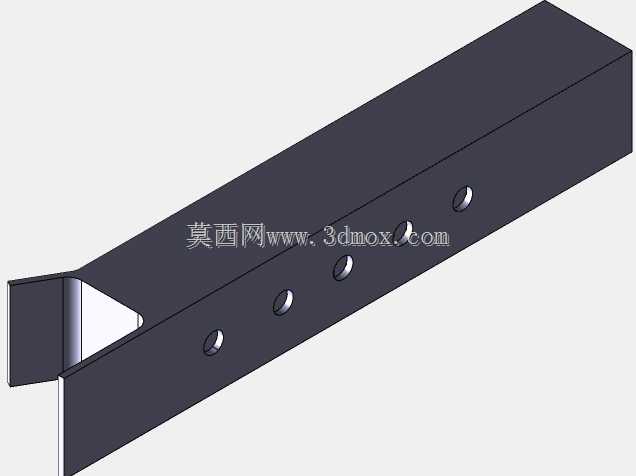

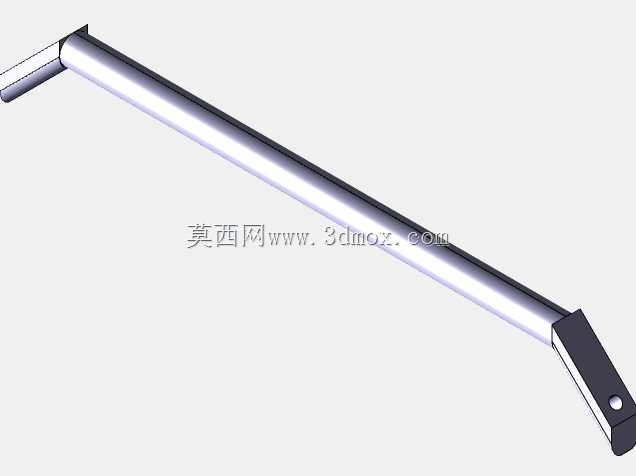

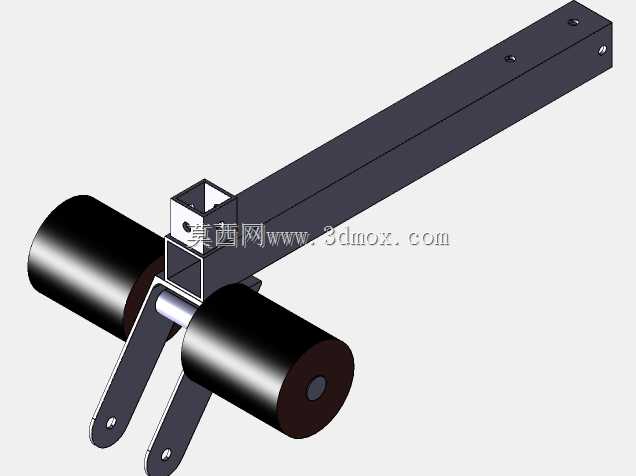

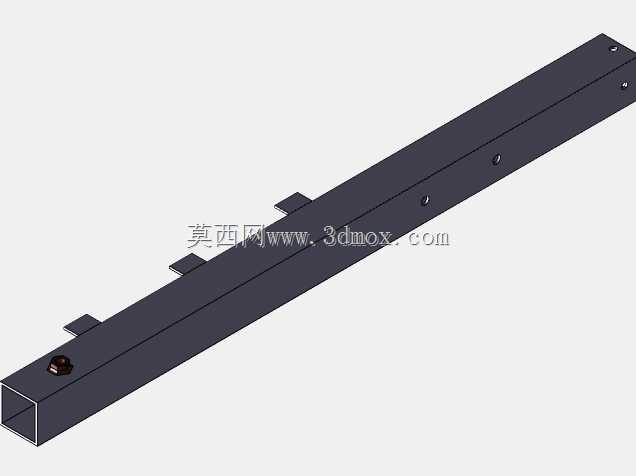

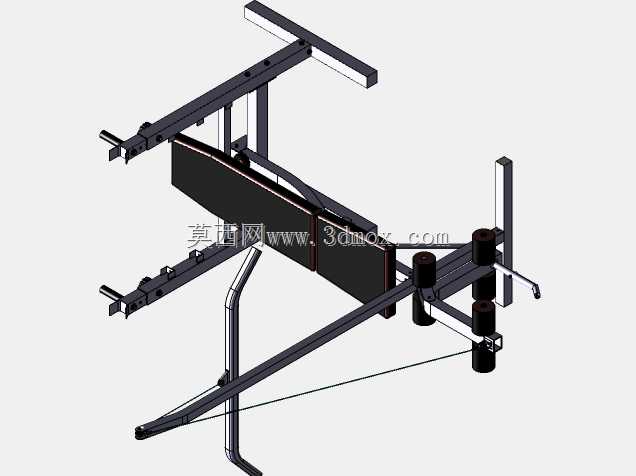

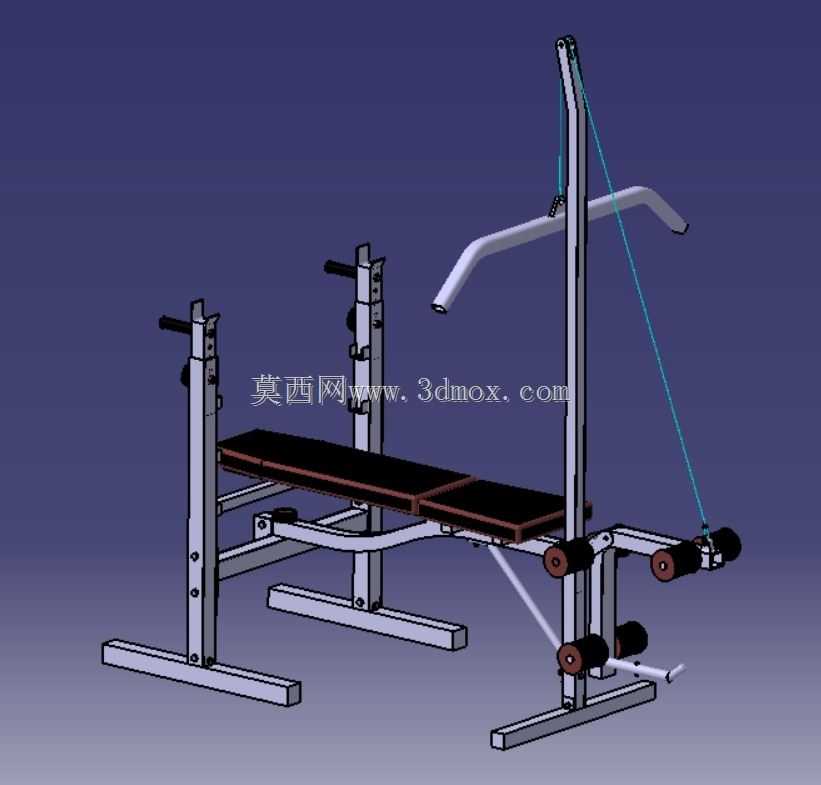

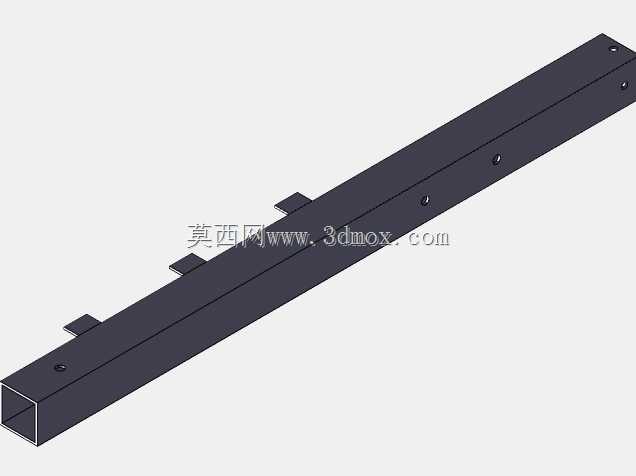

这款综合训练器械主要面向家庭健身场景、小型工作室健身区域布设，可覆盖上肢推、上肢拉、下肢屈伸等多肌群抗阻训练需求，无需搭配多台单功能训练设备，就能完成常规力量训练的大部分动作，有效节省场地布设空间。从结构设计来看，主体框架采用矩形钢管焊接成型，底部设置多段横向支撑脚，支撑脚沿设备横向、纵向延伸出足够跨度，训练时整机重心始终落在支撑边界内，避免大重量加载时出现侧翻、前倾风险，框架连接位置采用螺栓紧固加焊接补强的方式，兼顾结构刚性与拆装运输的便利性。设备集成了卧推凳、杠铃搁置架、高位下拉训练组件、腿部屈伸训练组件四大功能模块，卧推凳表面做防滑耐磨处理，凳面高度适配常规卧推动作的人体工学角度，靠背可根据训练需求调整倾斜角度，适配平板卧推、上斜卧推、坐姿推肩等不同训练姿态；杠铃搁置架设置多档高度调节位，可适配不同身高训练者的使用需求，搁置端设置防滑限位挡块，避免杠铃放置时出现滑脱风险。高位下拉组件采用定滑轮导向结构，钢索沿框架预设走线槽布设，滑轮位置做了防脱槽设计，加载配重后钢索运行顺畅无卡滞，把手采用符合人体抓握弧度的弯管设计，训练时可减少手腕部的额外受力；腿部训练组件设置在设备前端，包含腿部屈伸滚轴与勾脚训练结构，滚轴表面包覆软质缓冲层，训练时贴合腿部轮廓，避免硬金属直接接触肢体造成压伤。安装布设时需注意，设备后方需预留至少四十厘米的操作空间，满足高位下拉动作的钢索活动行程，两侧预留三十厘米以上空间方便训练者上下设备、调整配重，地面需保持平整，若地面光滑可在支撑脚底部加装防滑垫，进一步提升设备使用稳定性。整体结构没有冗余设计，各功能模块的布局经过动作轨迹验证，训练时各动作互不干扰，钢索走线避开了训练者的活动区域，不会出现运动干涉问题，框架管材的壁厚选型经过受力校核，可满足常规家用训练的载荷需求，长期使用不易出现结构变形问题。
