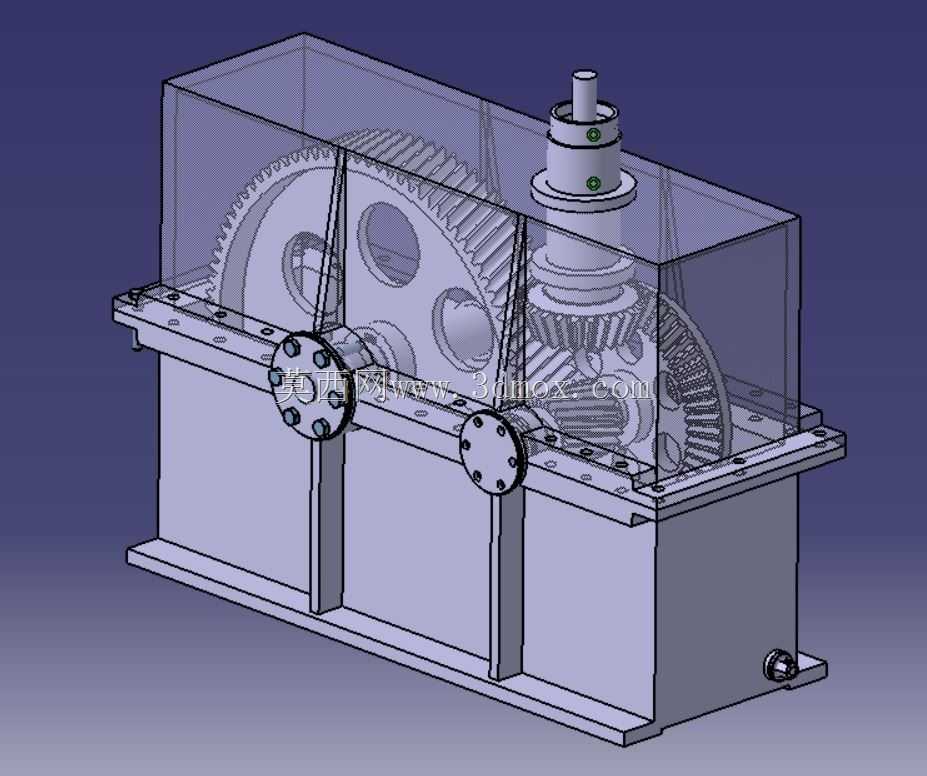

封闭式多级齿轮传动减速箱体结构

　　这套齿轮传动结构主要面向需要固定传动比、稳定扭矩输出的工业传动场景，常见于中小型输送设备、轻工生产线辅机、小型机床进给机构等对传动平稳性有一定要求的场合，核心作用是将原动机输出的高转速低扭矩动力，通过多级齿轮啮合转换为适配作业端需求的低转速高扭矩动力，同时通过封闭式箱体结构隔绝车间内的粉尘、切削液、金属碎屑对啮合齿面的侵蚀，延长传动部件的维护周期。从结构设计逻辑来看，整体采用剖分式箱体布局，上下箱体通过结合面的定位销与螺栓实现精准定位与紧固，这种设计既方便前期齿轮轴系的装配调整，也便于后期齿面磨损检查、轴承更换、润滑油更换等维护操作，无需完全拆解整套传动单元与上下游设备的连接。箱体内的传动路径采用圆柱斜齿轮与锥齿轮组合的布局，

　　输入端的锥齿轮组可实现动力传输方向的90度转向，适配原动机与作业端轴线垂直的安装场景，后续的圆柱斜齿轮组承担主要的减速增扭功能，斜齿轮的啮合重合度更高，相比直齿轮传动能有效降低啮合冲击与运行噪音，适合中低速连续运转的工况。轴系支撑全部采用滚动轴承，轴承座与箱体为一体化铸造成型后加工，保证轴承孔的同轴度与位置精度，避免轴系运转过程中出现偏载导致的齿面异常磨损、轴承提前失效问题，轴伸端设置有密封结构，防止箱体内的润滑油泄漏，同时阻挡外部杂质进入箱体内部。箱体底部设置有油池，采用飞溅润滑方式对啮合齿面与轴承进行润滑，无需额外配置润滑管路与供油装置，简化了整套传动单元的附属结构，底部还设置有放油螺塞，方便定期更换润滑油时排空旧油。

　　安装边界方面，箱体底部设计有带安装孔的一体式安装底座，底座的安装孔间距、孔径按照常规工业传动单元的安装尺寸规范设计，可直接通过螺栓固定在设备机架的安装平面上，输入轴与输出轴的轴伸长度、轴径、键槽尺寸均符合通用传动件的连接标准，可直接匹配标准联轴器、带轮等连接部件，无需额外加工转接结构。箱体的外形轮廓做了圆角过渡处理，既避免铸造过程中出现应力集中导致的箱体开裂问题，也减少了运转过程中箱体的共振噪音，箱体上部设置有观察口盖板，可在不拆解箱体的情况下观察内部齿轮的啮合状态、润滑油油位高度，日常巡检时可快速判断设备运行状态。整套结构的尺寸设计充分考虑了通用工业场景的安装空间限制，整体宽度、高度、长度适配多数中小型设备的传动舱安装空间，

　　不会出现与周边部件干涉的问题，齿轮参数的匹配经过传动比校核，可保证在额定负载下的传动效率与使用寿命，齿侧间隙、轴承游隙均按照通用机械传动的设计规范预留合理范围，既避免热胀冷缩导致的卡滞问题，也不会因间隙过大导致传动精度下降、反向冲击过大的问题。
