简易牵引传动装置结构设计方案

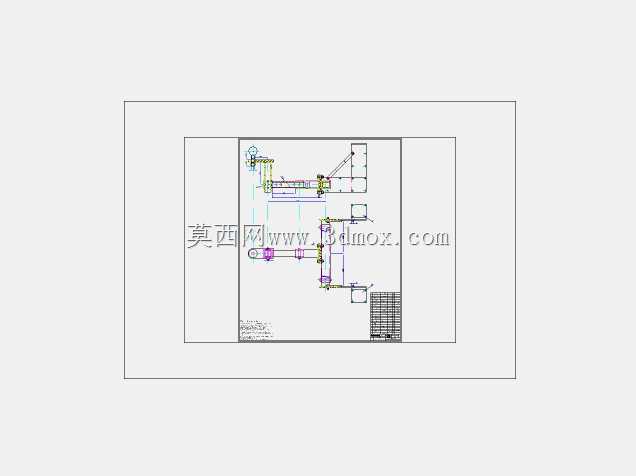

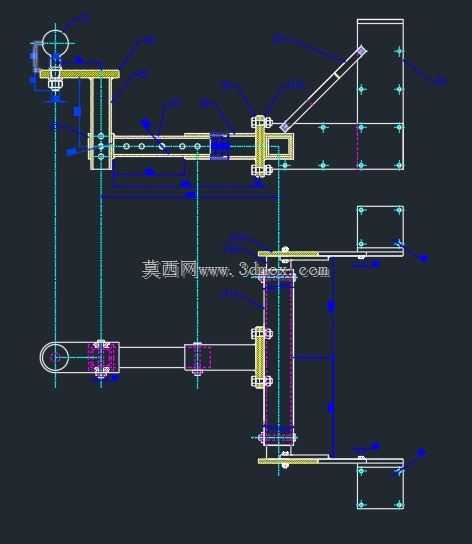

　　在轻工生产线、物料转运工位以及小型通讯线缆布设场景中，这类简易牵引装置的应用覆盖了大量需要短距离精准牵移、定行程往复拉动的作业环节，不同于大载荷重型牵引设备，该结构主打小空间内的轻载牵引作业，适配工位旁侧狭窄安装区域，不需要额外配置大型动力基座，可直接依托现有设备机架完成挂载安装。从结构布局来看，整套装置采用分层平行布置的双组牵引臂结构，上下两组平行导杆作为核心承载导向构件，导杆两端通过立式支撑座与安装基板连接，支撑座上预留的同轴安装孔可保证导杆平行度误差控制在安装允许范围内，避免牵引滑块运行时出现卡滞。导杆上配套的滑动连接块作为动力输出端，可根据实际挂载需求更换不同接口的连接头，既可以挂接线缆牵引头完成通讯线缆的拉直布设，

　　也可以连接工装夹具完成小型工件的工位间转移。装置侧端配置的斜向支撑连杆，主要用于抵消牵引作业时产生的侧向倾覆力矩，当滑动块运行到导杆行程端点时，斜撑杆可将端部载荷传递到后方固定基板上，避免导杆端部受集中载荷出现弯曲变形。整套结构的安装边界可根据现场工位空间做适应性调整，导杆的有效行程可通过更换不同长度的光杆构件实现调整，立式支撑座的安装孔位采用长圆孔设计，允许在安装时微调两组导杆的间距，适配不同宽度的挂载构件需求。从设计逻辑上，这套结构优先考虑了加工与装配的便捷性，所有构件均采用常规机械加工工艺即可完成制作，导杆选用标准冷拉光圆型材，支撑座采用板材切割折弯成型，滑动连接块可采用标准线性滑块改制，不需要开模定制特殊构件，

　　能大幅降低制作周期与成本。在实际运行过程中，牵引动作的动力可外接直线驱动单元，不管是搭配气缸做定行程往复牵引，还是搭配丝杠电机做可调行程的精准牵引，都可以直接在滑动连接块上对接动力输出端，不需要对原有结构做大幅改动。考虑到轻载牵引场景下的维护需求，所有转动连接位置均预留了润滑注油空间，导杆表面可根据作业环境选择镀铬防锈处理或者加装防尘护套，在多尘的生产车间内使用时，可在导杆外侧加装折叠式防尘罩，避免粉尘颗粒进入滑动配合面加剧构件磨损。结构上的多组安装基准面都做了铣平处理，保证安装时的位置精度，后方固定基板上的阵列安装孔可适配不同规格的膨胀螺栓或者压块固定方式，不管是安装在铝型材机架上还是焊接钢结构机架上，都能找到对应的固定点位。

　　在通讯线缆布设作业中，这套装置可安装在布线通道的侧方，牵引端连接线缆牵引头后，可沿着导杆行程将线缆从通道一端匀速拉到指定位置，相比人工牵引能保证线缆布设的张紧度一致，避免线缆出现过度弯折或者松弛拖地的问题。在小型工件装配工位上，该装置可作为工件转移机构使用，滑动块上挂载工装夹具后，可将待装配工件从上下料位置牵引到装配作业位，行程终点可搭配限位缓冲件降低冲击，保证工件停靠位置的重复精度满足装配要求。整套结构没有冗余的复杂构件，所有受力路径都做了最短化设计，牵引作业时的载荷从滑动连接块直接传递到导杆，再通过两端支撑座传递到安装基板，最终由安装机架承载，没有多余的传力环节，既降低了结构自重，也减少了载荷传递过程中的应力集中风险。在尺寸适配方面，整套结构的横向宽度可控制在较小范围内，当安装空间的横向尺寸受限时，可将斜向支撑连杆的安装角度做适当调整，在保证支撑强度的前提下缩小整体占用宽度，适配狭窄的安装空间。导杆的安装高度也可通过更换不同高度的立式支撑座做调整，满足不同作业高度的牵引需求，不需要重新加工主体基板。对于需要多组牵引点位协同作业的场景，可将多套该牵引装置沿着作业方向平行布置，共用同一套安装基板，通过同步驱动单元实现多组牵引头的同步动作，完成宽幅物料或者多根线缆的同步牵引作业。
