高精度螺旋斜齿轮传动组件三维设计

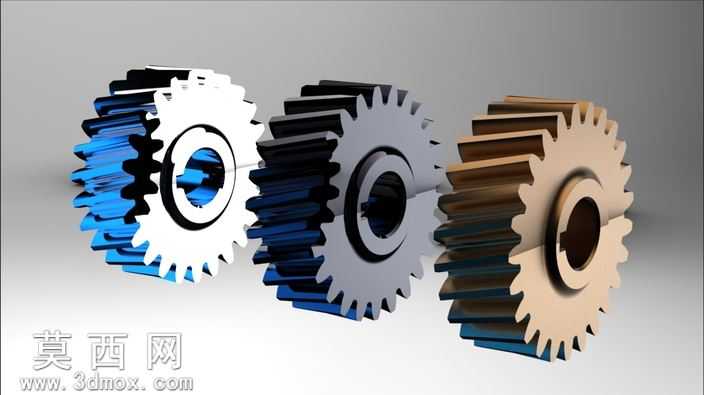

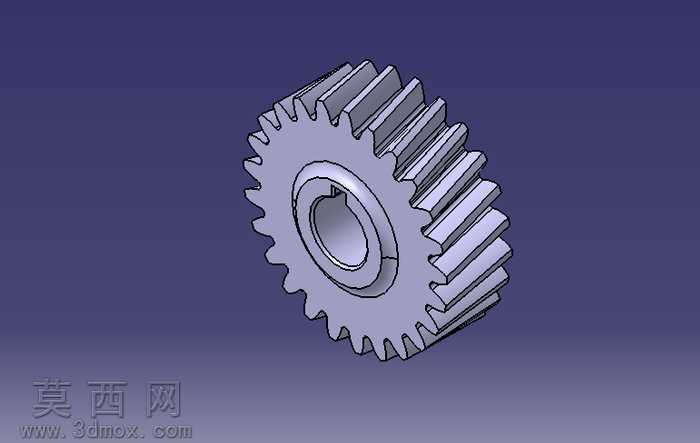

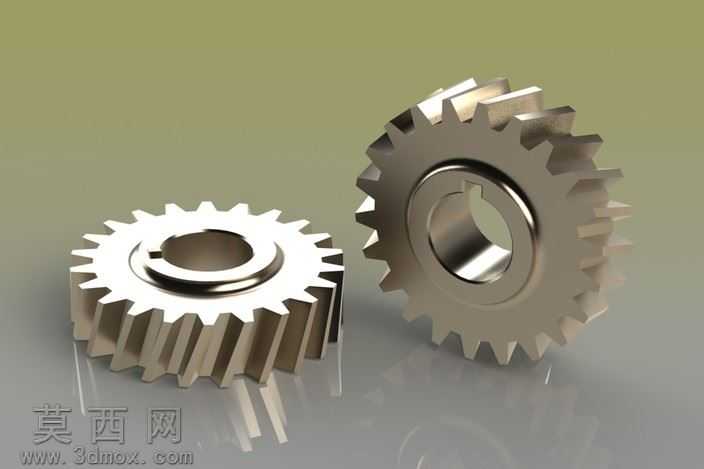

本作品为一对啮合配对的螺旋斜齿轮传动组件三维模型，建模过程严格遵循机械设计中斜齿轮的齿廓生成规范，首先通过参数化计算确定齿轮的模数、齿数、螺旋角、压力角、齿宽等核心参数，基于渐开线齿廓生成原理绘制端面齿形轮廓，再通过螺旋扫描特征生成完整的轮齿结构，确保轮齿的螺旋升角与配对齿轮完全匹配，保证啮合过程的平稳性。建模过程中对齿轮的中心轴孔、键槽结构进行了精细化处理，轴孔尺寸符合标准轴径配合公差要求，键槽的位置、宽度、深度均按照普通平键的国家标准设计，可直接用于后续的装配仿真与工程图导出。材质渲染阶段采用金属合金钢材质，通过调整材质的反射率、粗糙度、金属度参数，还原真实机加工齿轮的金属质感，轮齿表面添加细微的机加工纹理效果，中心孔内壁做了高光金属处理，模拟磨削加工的表面光洁度，渲染场景采用柔和的漫反射打光，清晰展现轮齿的螺旋走向、齿顶齿根的结构细节以及两个齿轮的啮合接触状态，同时通过光影效果突出齿轮的立体感与金属零件的厚重质感。结构设计上，两个配对齿轮的参数经过严格校核，中心距符合传动设计要求，轮齿的啮合间隙控制在合理范围内，既可以保证传动过程中无卡滞，也能避免间隙过大导致的传动回程误差，齿轮的轮毂部分做了合理的减重与强度兼顾设计，轮毂厚度与齿宽比例协调，既保证零件的结构强度，也避免不必要的材料浪费。设计思路围绕工业实际应用场景展开，模型可用于机械传动结构的教学演示、传动系统的装配仿真、非标设备的齿轮选型参考，所有特征均为可编辑参数化特征，使用者可根据实际传动需求修改模数、齿数、螺旋角等参数，快速生成适配不同传动比、不同安装空间的螺旋齿轮模型，模型的结构细节完整，无缺失面、无几何错误，可直接导入各类三维软件进行后续的装配、运动仿真、有限元分析等工作，能够帮助机械设计人员快速完成传动部分的设计验证，缩短产品开发周期。
