自行车轮组辐条结构三维设计

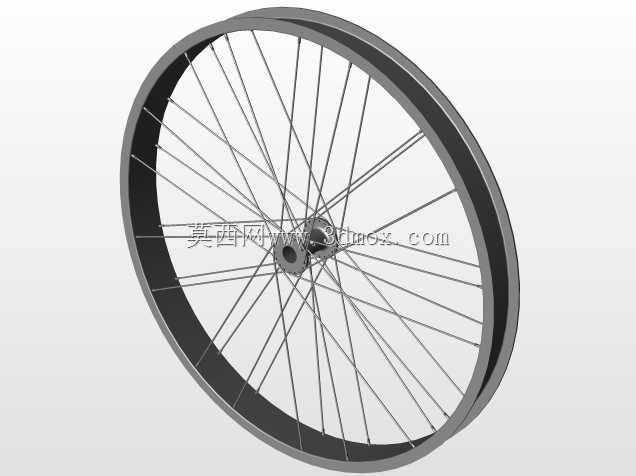

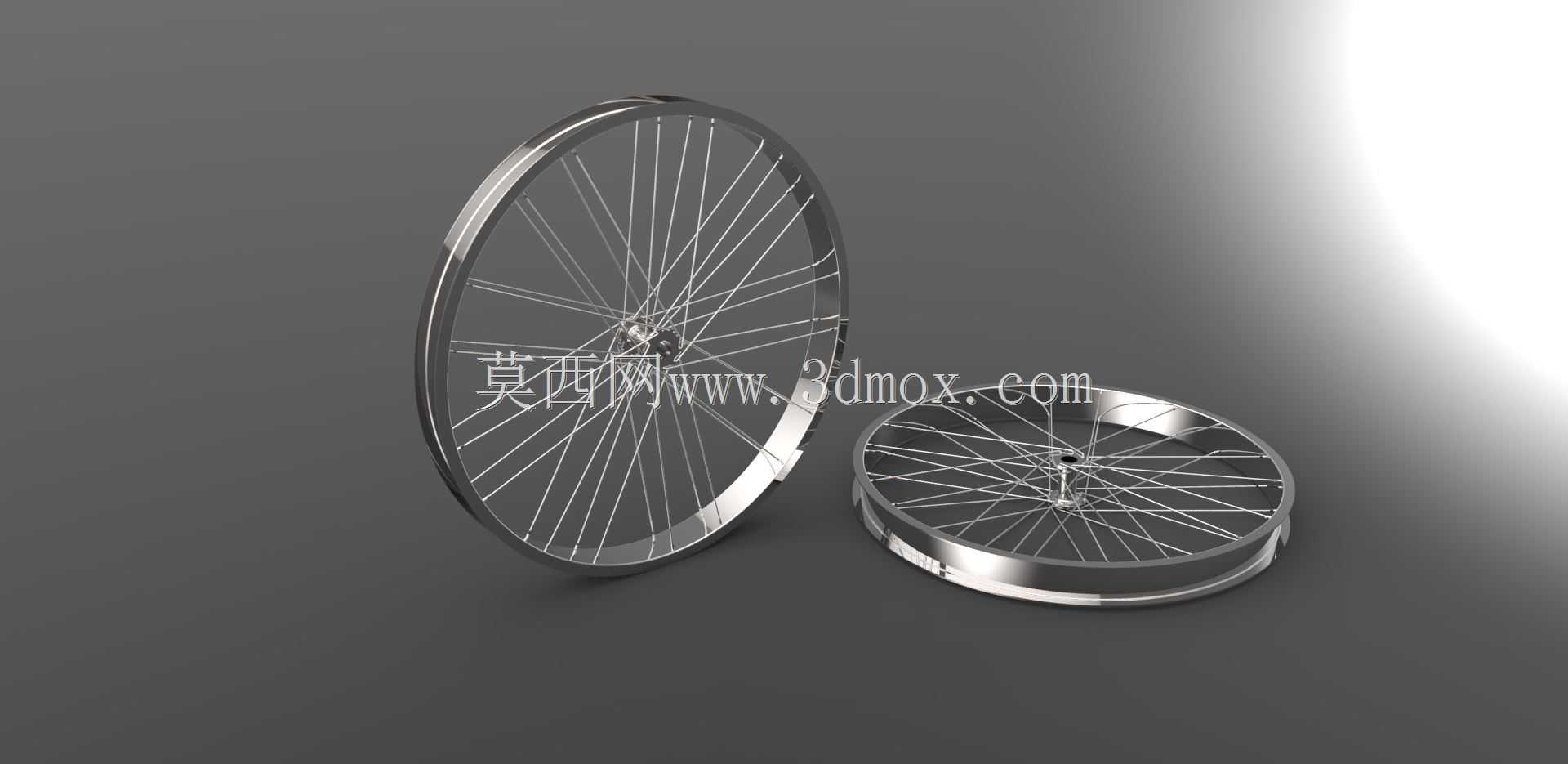

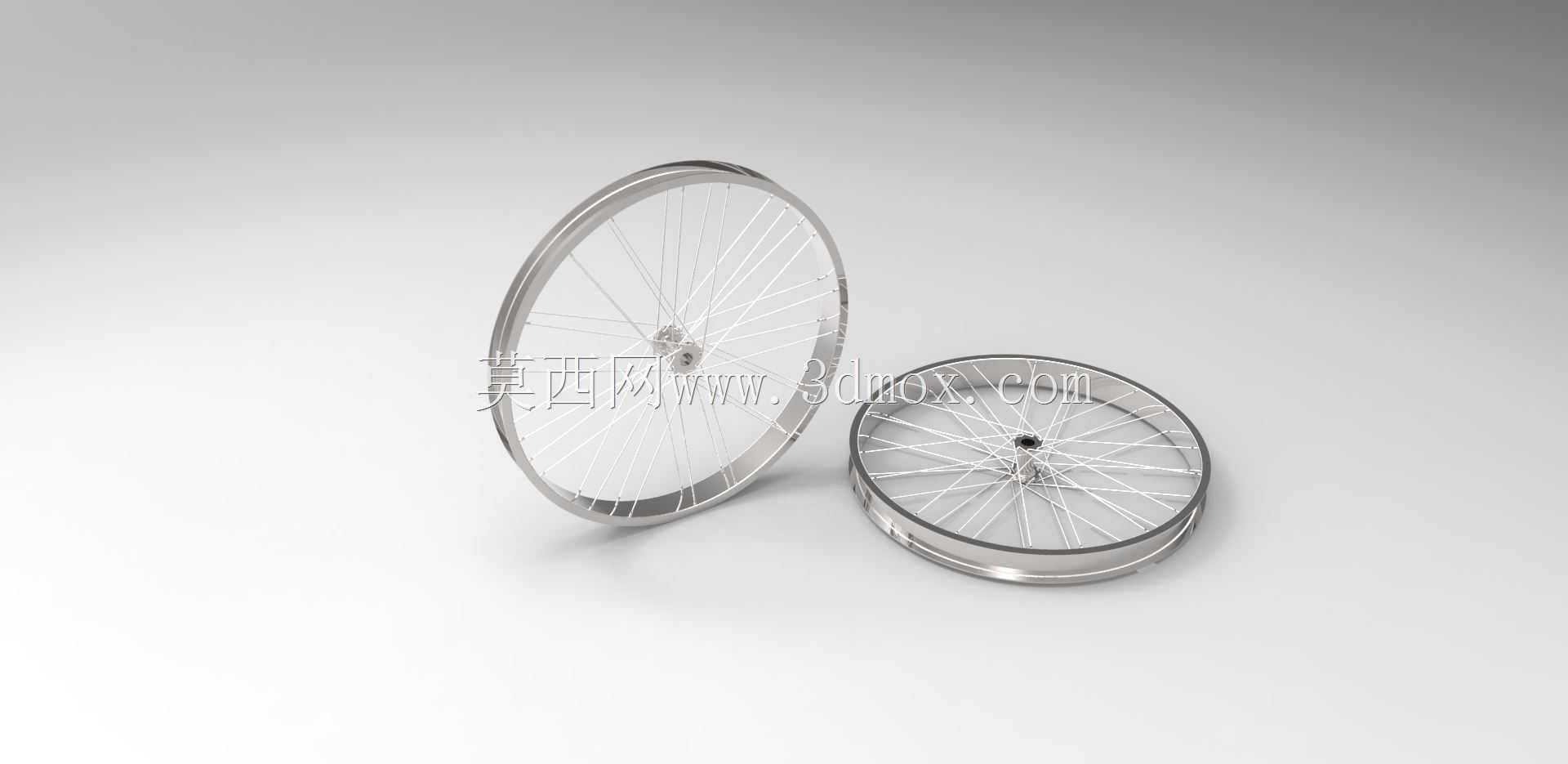

日常做代步车、运动自行车的行走机构设计时，轮组部分的辐条排布是很容易被忽略但直接影响骑行体验的核心环节，这套模型完整还原了常规辐条轮的装配关系，能直接给结构验证、受力仿真提供基础参照。先从安装边界来说，模型里的轮辋采用常规公路车、城市通勤车通用的圈型截面，适配标准 clincher 外胎安装，轮辋上的辐条孔位按等角度圆周排布，孔位倒角做了细节还原，避免辐条帽安装后出现应力集中割伤条身的问题；中心花鼓的法兰盘尺寸、辐条挂孔位置都按常规民用级花鼓的通用尺寸做了匹配，不管是做前轴开档100mm、后轴开档130/135mm的规格适配，都可以在这个基础上调整法兰间距，不需要重新搭建辐条的基础形态。设计思路上没有做花哨的异形辐条，采用最通用的等径直条结构，搭配交叉编织的排布方式，这种排布的优势在于径向承重时辐条的拉力分布更均匀，侧向受力时能通过交叉点的摩擦力分散载荷，不像直拉辐条那样对花鼓法兰的强度要求极高，很适合民用通勤、日常休闲骑行的车型定位，后期如果要做扁辐条、变径辐条的改型，只需要替换单根辐条的截面特征，重新按孔位阵列就能快速生成新的轮组方案。实际应用场景里，这类辐条轮组除了常规自行车使用，也能给低速电动两轮车、人力三轮车、甚至小型康复代步设备的行走轮做结构参考，辐条的张紧力匹配是这类轮组设计的核心，模型里每根辐条的装配角度、和花鼓/轮辋的连接位置都做了准确约束，导入仿真软件后可以直接给单根辐条施加预紧力，模拟不同载重、不同冲击工况下的轮组形变，不用再花时间调整装配干涉。很多新手做轮组建模时容易忽略辐条的自然弯折角度，直接用直线连接花鼓孔和轮辋孔，实际生产中这种结构会让辐条在安装后出现额外的弯折应力，很容易出现断条问题，这套模型里每根辐条在花鼓挂点位置都做了适配法兰角度的微弯处理，和实际生产中的辐条成型状态完全一致，不管是做结构教学、新品开发的方案验证，还是做产品渲染的素材，都能直接复用。另外轮组的整体外形尺寸按26寸常规轮径做的基础设定，轮辋宽度适配1.5-2.1宽度的外胎，安装时不需要额外调整辐条长度就能匹配常规市售的标准辐条配件，后期如果要做27.5寸、29寸等不同轮径的改型，只需要缩放轮辋直径，按比例调整辐条长度参数，就能快速生成对应规格的轮组模型，大幅减少重复建模的工作量。
