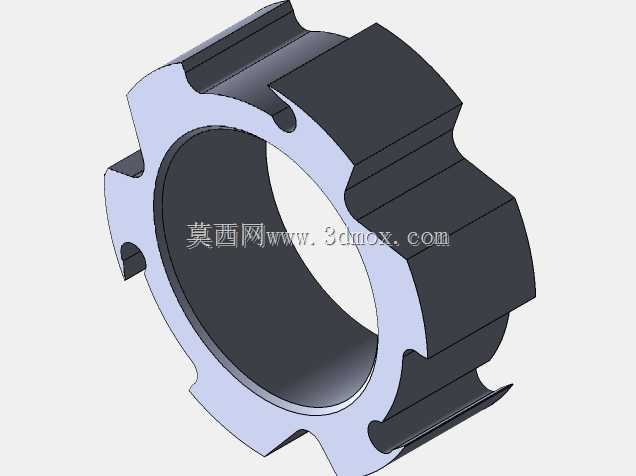

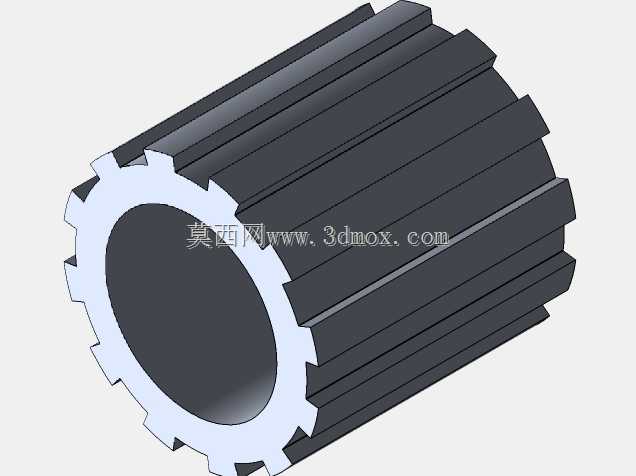

自行车后轮毂与自由轮毂装配结构

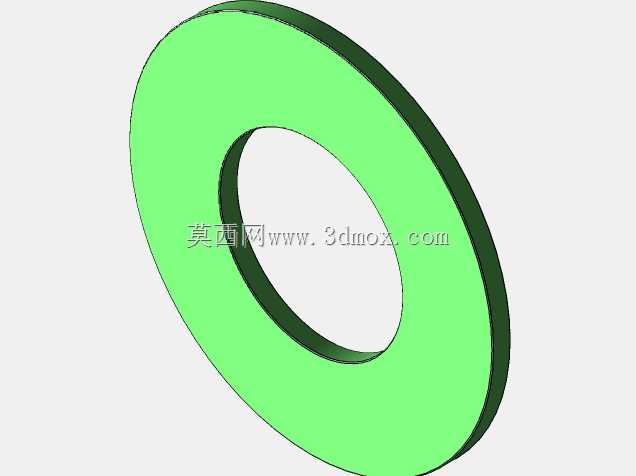

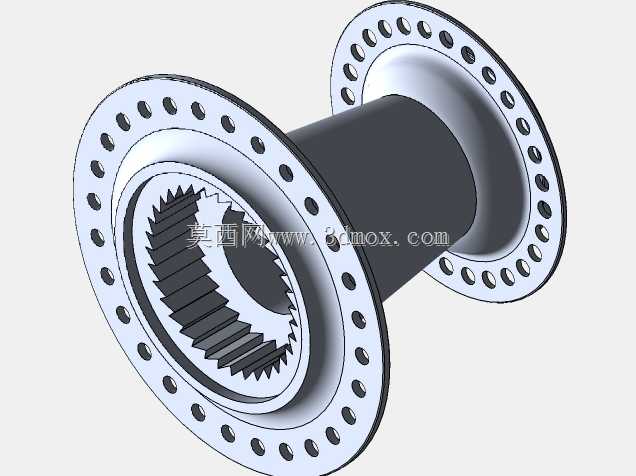

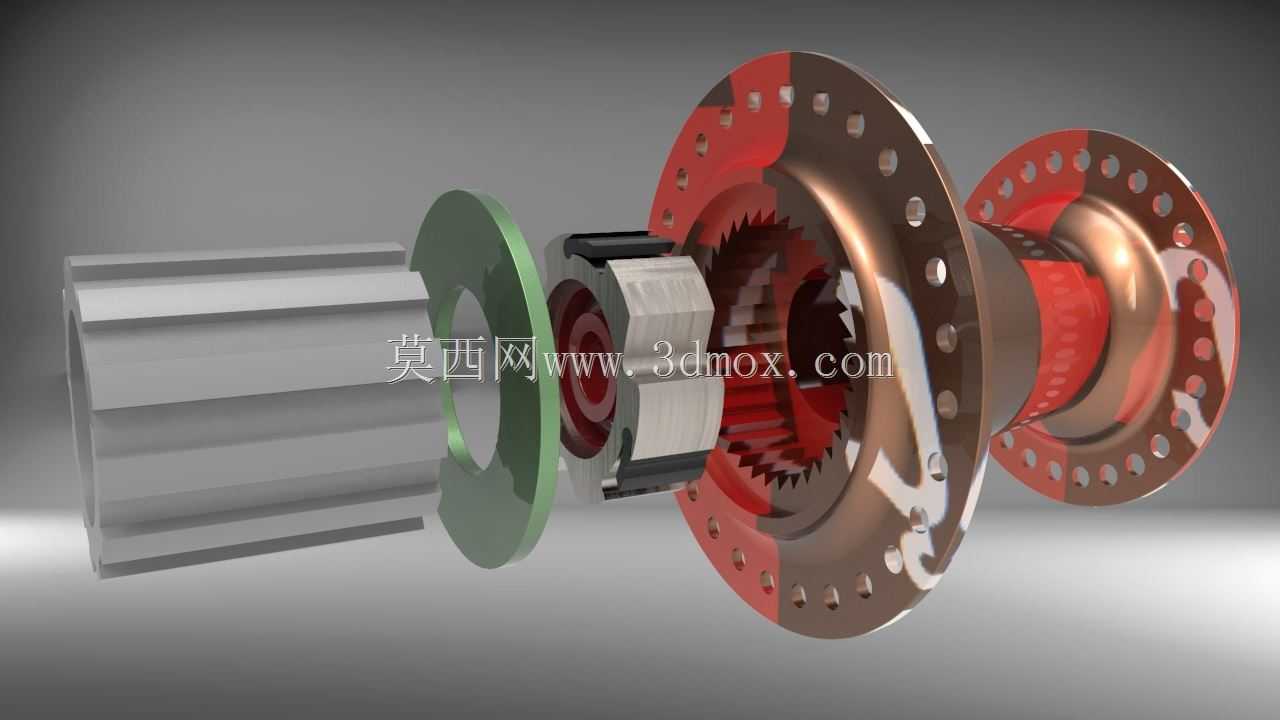

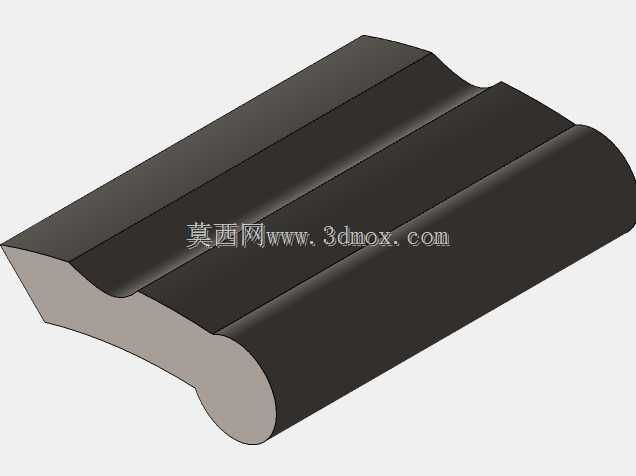

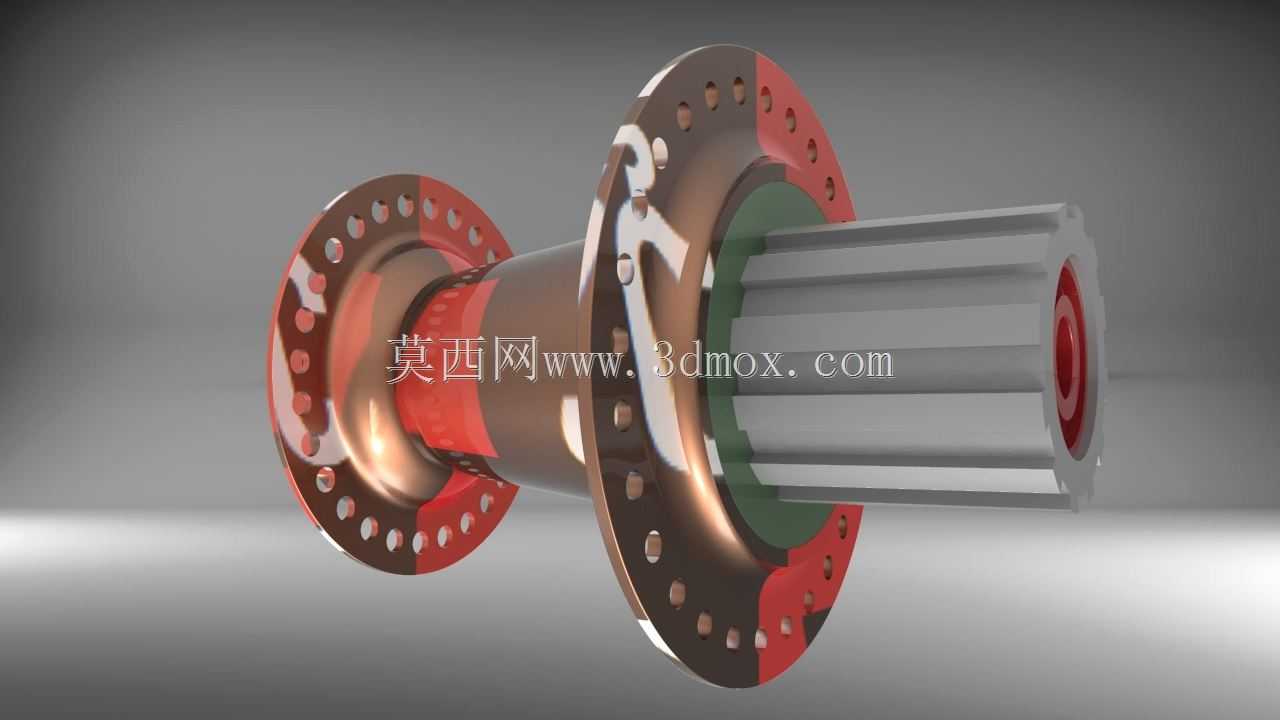

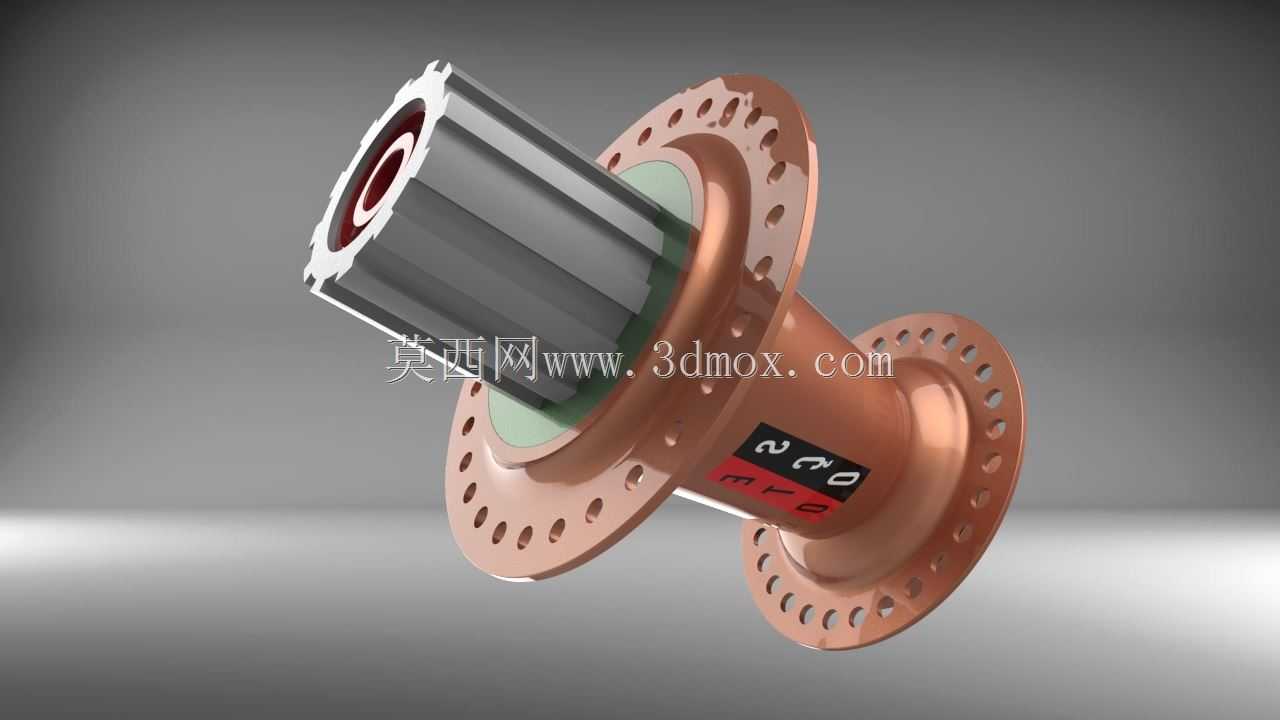

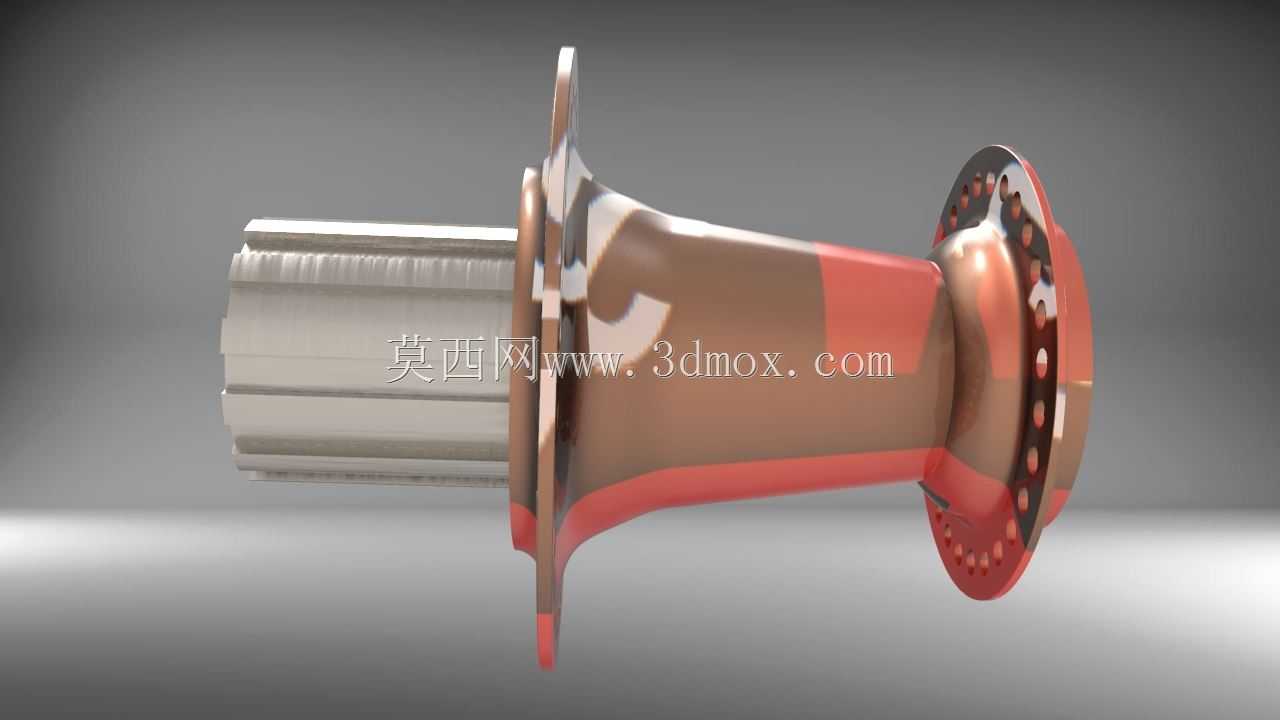

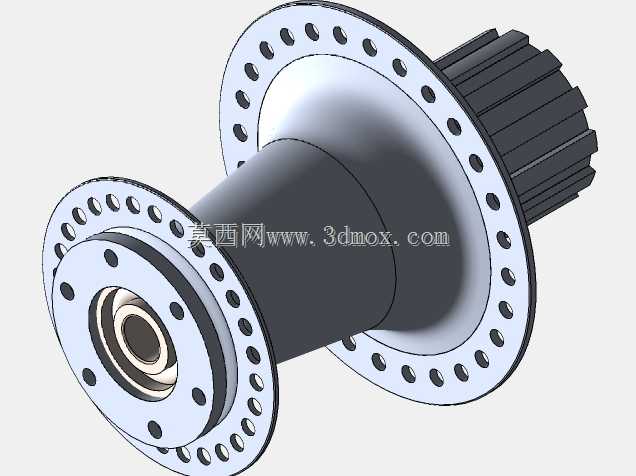

该装配结构应用于民用通勤自行车、入门运动自行车的后轮驱动部位，是连接后轮辐条、塔基与车架后叉的核心承载部件，承担骑行过程中的载荷传递、动力输出与滑行离合功能。实际使用场景中，该结构需要同时承受骑行者的垂直载荷、路面颠簸带来的径向冲击，以及踩踏加速时的周向扭矩，还要在停止踩踏时通过自由轮毂的离合结构实现车轮空转，避免带动曲柄跟转，提升滑行顺畅度。从功能特性来看，该结构集成了花鼓壳体、滚珠轴承组、离合棘轮、端盖密封件、轴杆连接位等多个子部件，两侧法兰盘预留均匀分布的辐条安装孔，孔位角度与孔距匹配常规26寸、27.5寸轮组的辐条编法，可适配交叉编法与直拉编法两种装配需求。设计过程中优先考虑载荷分布合理性，将轴承支撑位设置在靠近法兰盘的位置，缩短轴杆的受力悬臂长度，降低轴杆受交变载荷出现弯曲变形的概率；棘轮结构采用内齿圈与棘爪配合的形式，棘爪通过弹簧预紧贴紧内齿圈，踩踏时棘爪卡入齿槽传递扭矩，滑行时棘爪沿齿面滑过实现离合，齿形角度经过反复校核，既保证啮合时的接触强度，又避免滑行时出现过度卡滞与异响。外形尺寸方面，花鼓主体的轴向长度匹配常规135mm开档的山地车、通勤车后叉安装间距，轴杆直径适配标准快拆结构与实心轴结构的安装需求，法兰盘的外径尺寸控制在常规轮组的适配范围内，不会与碟刹安装座、V刹夹器出现运动干涉；安装边界上，两侧端盖的密封槽位预留了密封圈安装空间，可阻挡骑行过程中泥水、灰尘进入轴承内部，延长轴承维护周期，塔基安装位的花键尺寸匹配通用规格的飞轮安装座，可适配多速别卡式飞轮的装配需求，无需额外修改结构即可兼容不同速别的传动系统配置。建模过程中对各配合面的公差带做了对应预留，轴承安装位采用过渡配合设计，既保证轴承装配后的同轴度，又避免过盈量过大导致轴承内圈变形影响转动顺畅度，棘轮棘爪的配合间隙控制在合理范围，兼顾啮合响应速度与滑行静音表现。
