AFCO单管可调式双弹簧减震悬架结构

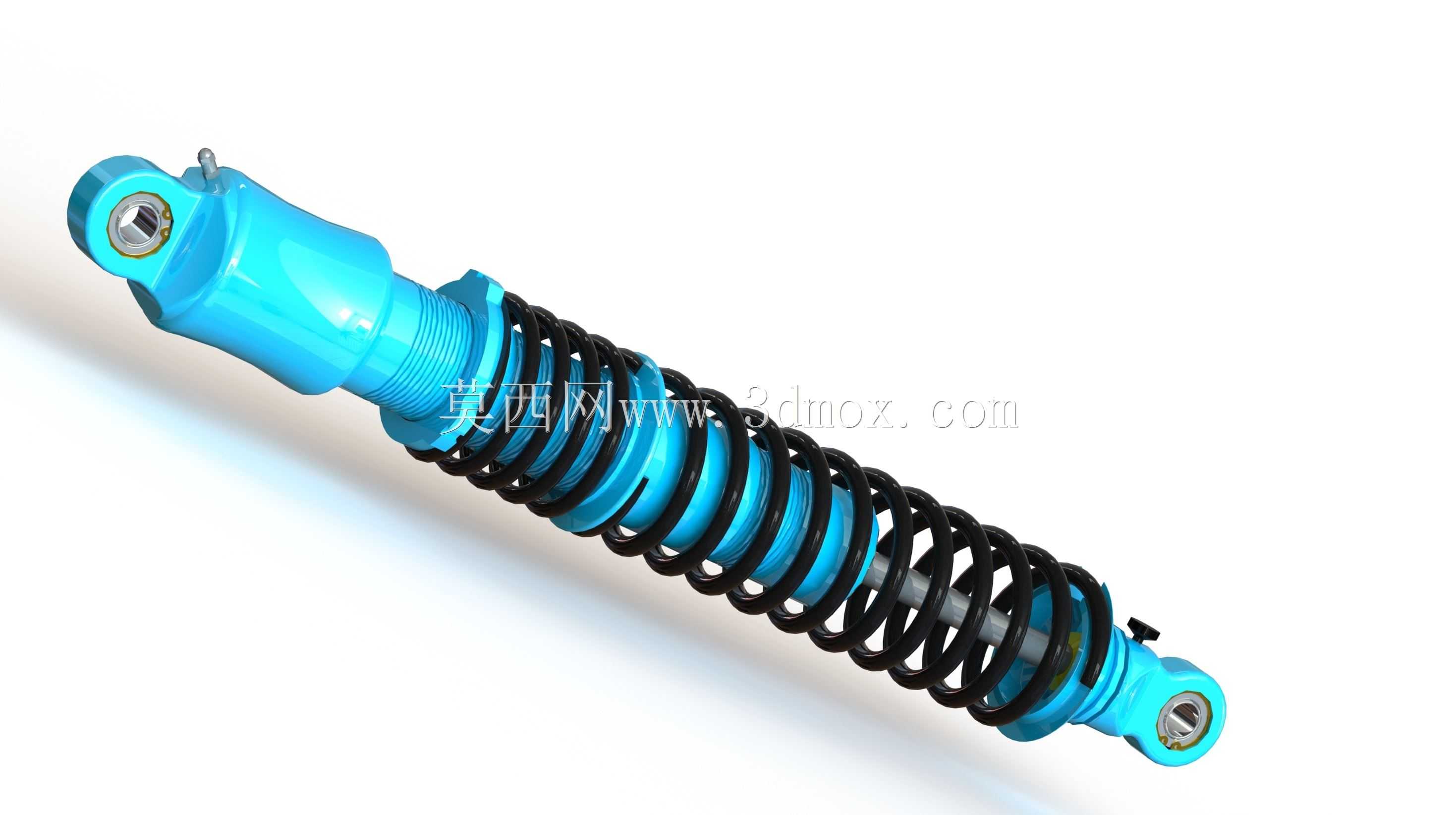

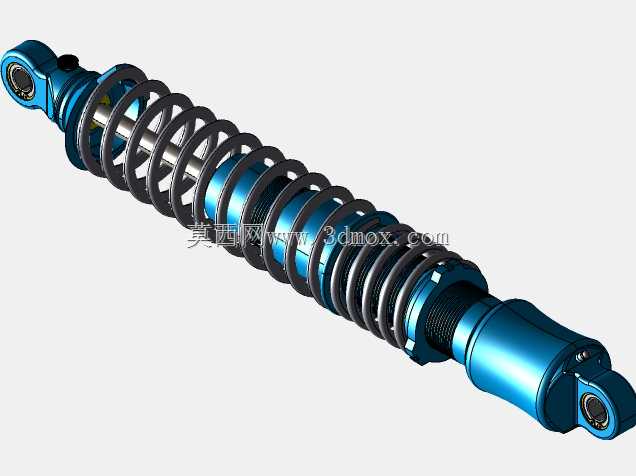

这款可调式减震悬架结构，最初面向BAJA越野赛事的行走系统需求开发，同时也可适配小型全地形车、改装特种作业车辆的悬架系统，核心作用是在非铺装路面行驶时过滤路面冲击，避免轮端跳动直接传递至车架，同时保证轮胎与地面的有效接触面积，提升行驶抓地力与操控稳定性。不同于常规乘用车的不可调减震结构，该款采用单筒式结构设计，内置阻尼调节机构，可根据不同载重、路面工况调整阻尼力大小，适配从平整铺装路到乱石、陡坡等多种复杂行驶场景。设计阶段优先考虑了越野工况下的抗冲击冗余，外覆的双弹簧套件采用不等刚度匹配设计，外层大刚度弹簧承担主要的静载与大冲击载荷，内层小刚度弹簧负责过滤小幅高频振动，避免单弹簧设计在频繁冲击下出现刚度衰减过快的问题。两端的连接吊耳采用鱼眼铰接结构，安装时可自适应一定角度的摆动偏差，降低安装对位的精度要求，同时避免悬架跳动过程中出现连接点卡滞、附加弯矩过大导致的杆体断裂问题。从安装边界来看，该减震器的总行程预留了足够的压缩与拉伸余量，适配轮端跳动量较大的越野悬架几何设计，筒身外侧的螺纹调节结构可调整弹簧预紧力，进而改变车身初始高度，满足不同离地间隙的改装需求。建模过程中对阻尼油路、弹簧并圈位置、密封结构都做了等比例还原，筒身表面的散热鳍片结构也做了细节呈现，可直接用于悬架系统的运动干涉校核、安装位置模拟，也可作为同类减震产品逆向设计、结构优化的参考基准。在实际装车验证中，该结构的单管设计相比复筒结构拥有更好的散热性能，长时间连续颠簸工况下不会因为阻尼油温度过高出现阻尼力热衰减，双弹簧的配置也避免了单弹簧断裂后整车完全失去减震支撑的风险，提升了越野场景下的行驶可靠性。
