适用于CFD与FEA分析的里尔喷气式飞机

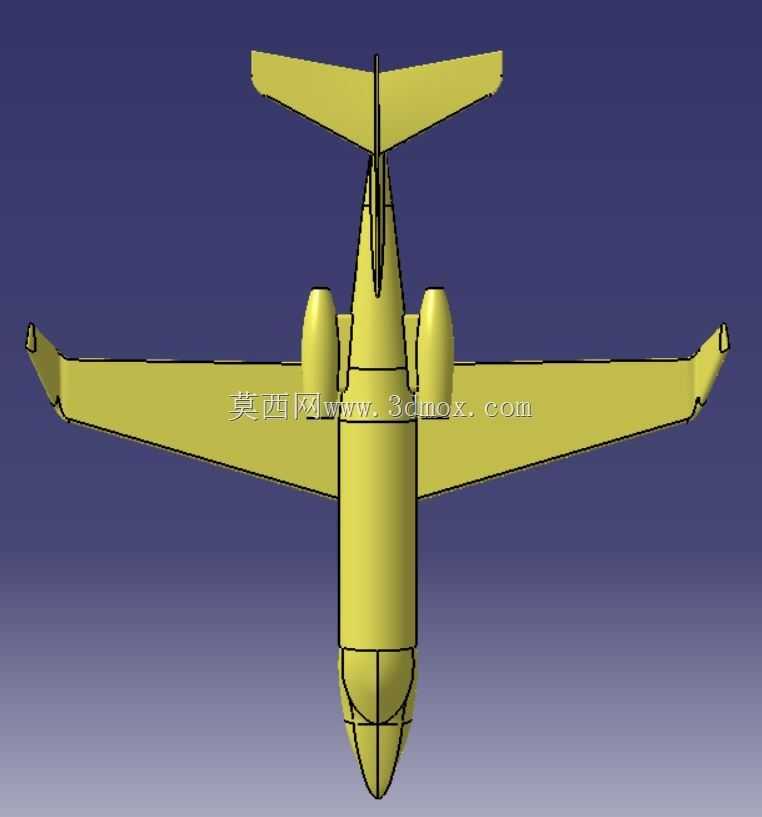

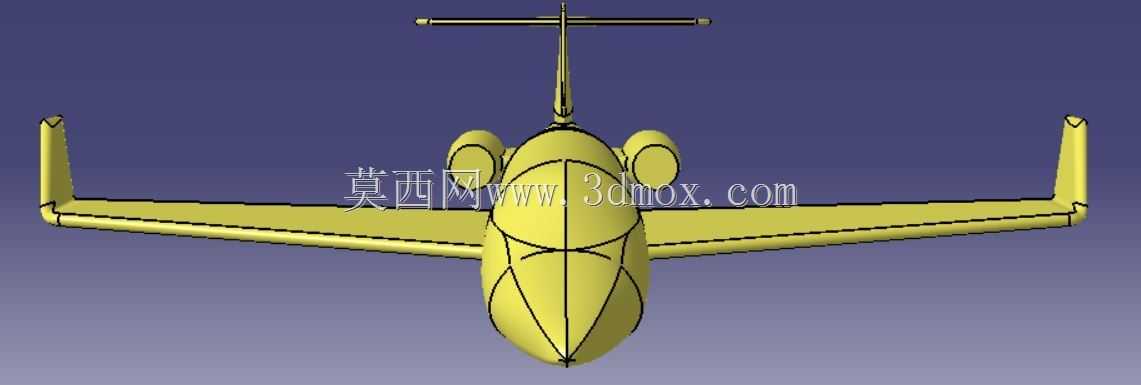

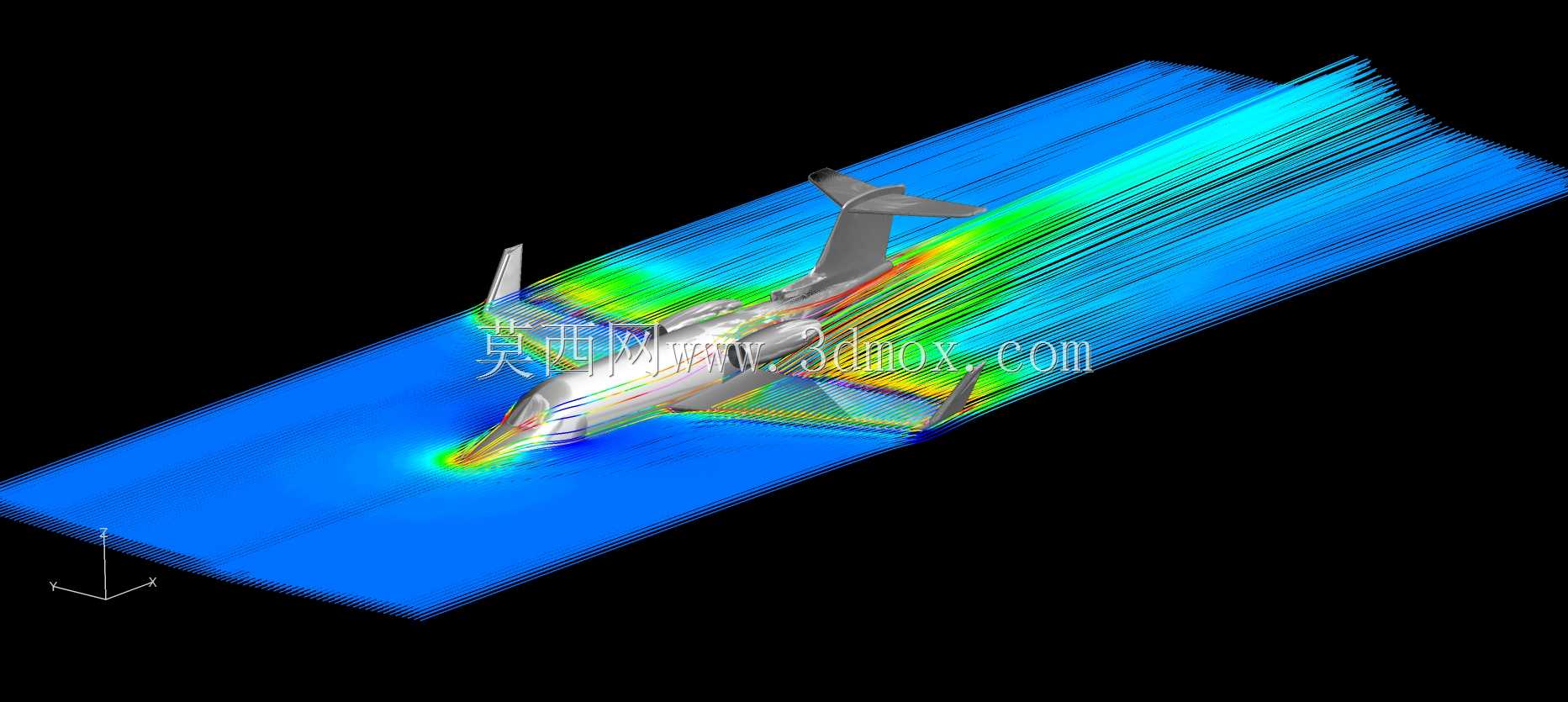

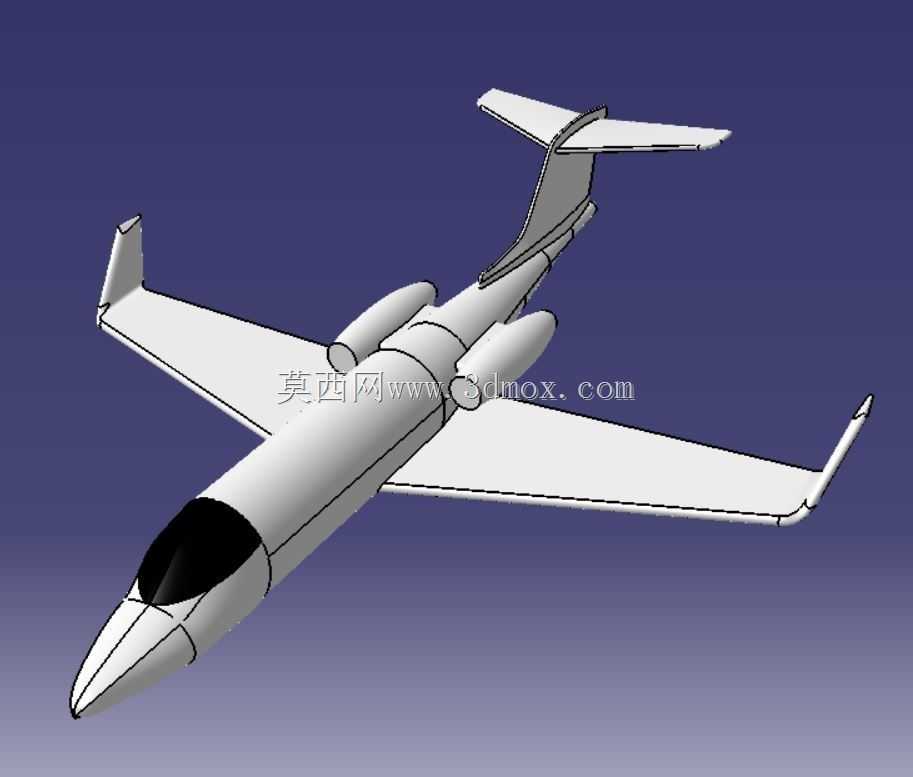

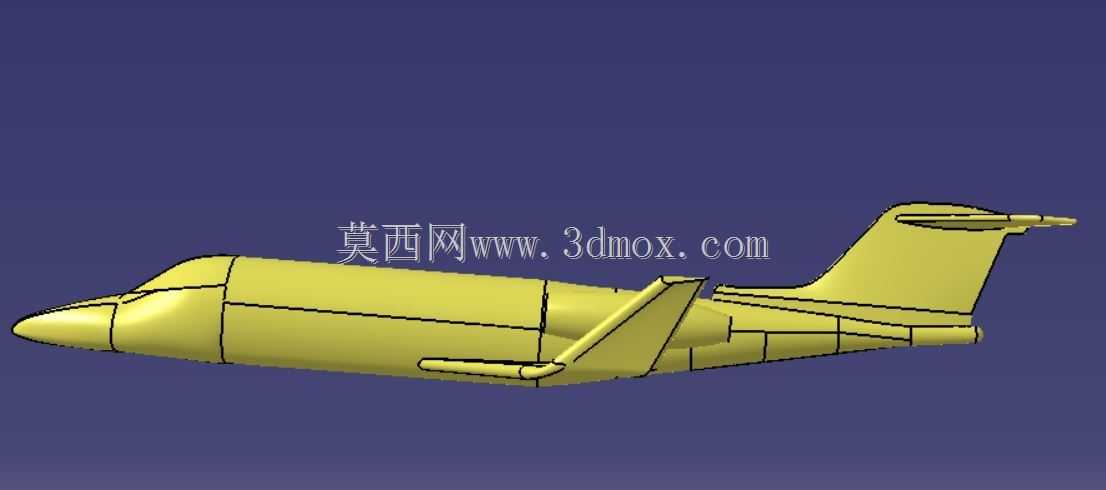

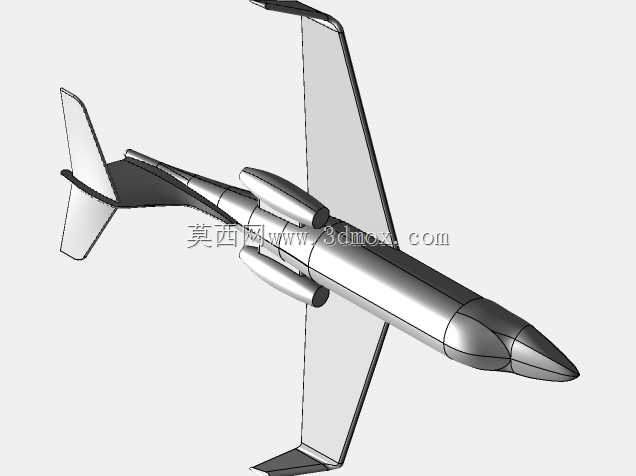

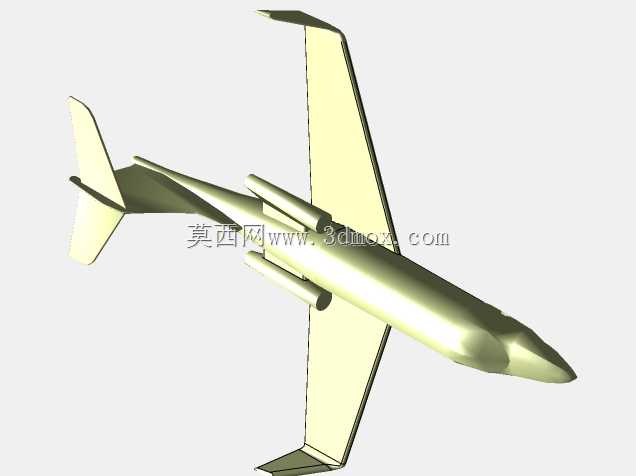

在航空工程研发流程中，气动性能校核与结构强度验证是飞行器方案迭代阶段不可跳过的核心环节，这套针对里尔喷气机型构建的曲面数模，正是为了匹配计算流体动力学仿真与有限元结构分析的前置需求而搭建。不同于用于整机装配干涉校验的全细节生产模型，该数模在构建时优先保证了机身外表面的曲率连续性，从机头雷达罩的曲面过渡段开始，到座舱风挡的多曲面拼接区域、机翼与机身的翼身融合处、尾翼与后机身的衔接位置，所有外露气动面都做了曲率偏差控制，避免仿真过程中因表面几何突变引发流场计算的局部数值发散。从实际工程应用场景来看，这类数模可直接导入仿真模块完成外流场计算，覆盖巡航、爬升、进近等不同飞行工况下的机身表面压力分布提取、附面层发展趋势预判、尾流涡系演化规律分析，也可基于表面网格映射完成结构载荷的传递计算，支撑机身蒙皮、翼梁等关键承力结构的静强度、疲劳特性校核。设计阶段搭建该数模时，刻意简化了机身表面的非关键凸起细节，比如小型天线、外露紧固件、客舱舷窗的局部凹陷等对全局流场影响极小的特征，在保证气动外形精度满足仿真要求的前提下，大幅降低了表面网格划分的工作量，也能减少仿真计算时的网格总量，缩短单工况的求解周期。数模的外形尺寸严格对应实机的气动轮廓边界，机身总长、翼展长度、垂尾高度、机翼安装角、水平尾翼的配平角度等关键气动参数都与公开的实机参数保持一致，机翼的翼型剖面沿展向的扭转变化、翼尖小翼的后掠角度、发动机短舱与机翼的相对安装位置都做了精准还原，能够保证仿真计算得到的升阻特性、压力分布结果与实机风洞试验数据的偏差控制在工程允许范围内。在仿真前处理环节，该数模的曲面拓扑结构规整，不存在重叠面、自由边、非流形几何等常见的几何缺陷，不需要做大量的几何修复工作即可完成面网格的自动划分，针对附面层计算所需的棱柱层网格生成也能提供连续的几何支撑，可有效降低前处理阶段的人工耗时。对于从事通用航空器气动研发、飞行器结构仿真的工程人员而言，这类经过预处理的分析用数模，能够跳过从零开始逆向建模、反复校核曲面精度的冗长流程，直接进入仿真参数设置与求解环节，大幅压缩方案验证阶段的时间成本，也可作为同类公务机气动方案设计时的参考基准，用于对比不同气动修形方案带来的性能差异。
