适用于结构疲劳分析的汽车转向节

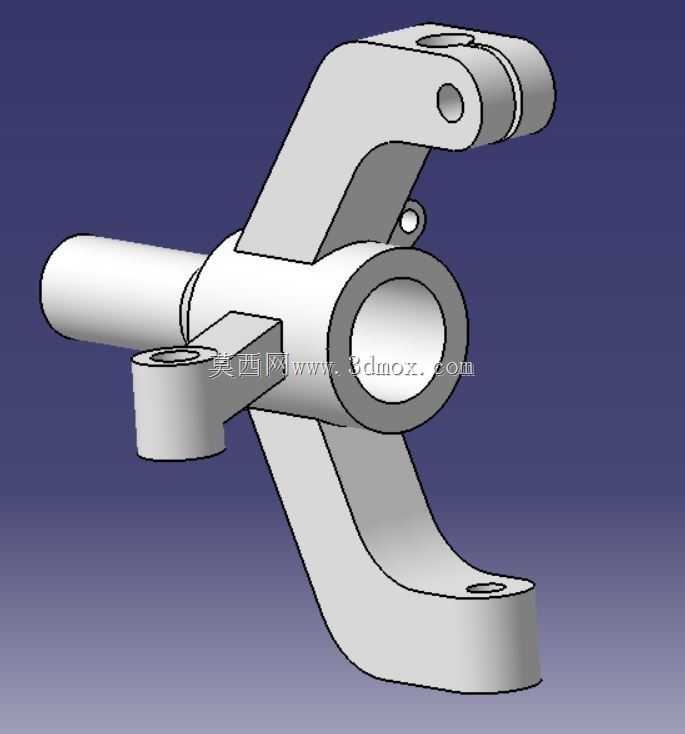

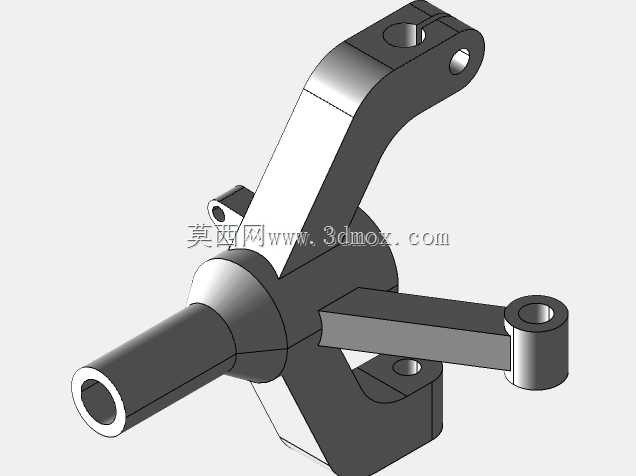

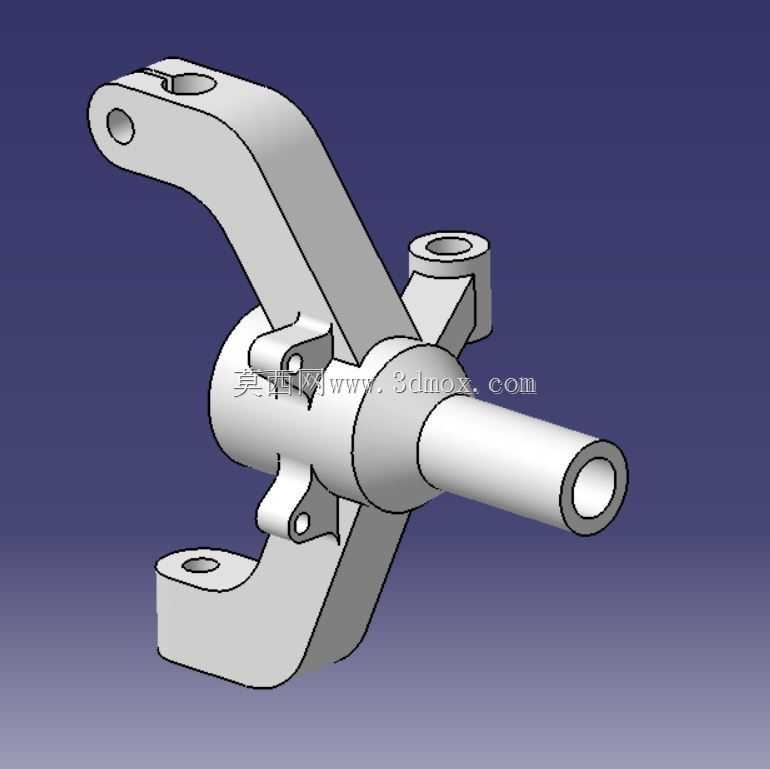

在汽车底盘系统的开发流程中，转向节作为连接悬架、转向拉杆与轮毂单元的核心承载部件，其结构可靠性直接决定整车行驶安全与操控表现。日常行驶过程中，转向节需要同时承受来自路面的垂向冲击、转向时的横向载荷、制动时的纵向力矩，复杂交变载荷的长期作用下，疲劳失效是该部件最常见的故障模式，因此在设计阶段针对转向节开展结构强度与疲劳寿命分析，是底盘零部件开发中不可或缺的环节。这款转向节的设计充分考虑了仿真分析的实际需求，在保留核心承载结构、安装接口的基础上，对非关键区域的微小倒角、工艺凸台等不影响整体刚度分布的特征做了合理简化，既能够保证CAE分析过程中网格划分的质量，减少不必要的单元数量提升计算效率，又能精准还原部件在实际载荷下的应力分布规律，避免因过度简化导致仿真结果与实际工况出现偏差。从结构布局来看，该转向节采用多臂一体式铸造成型结构，上部设置的双叉耳安装孔用于连接悬架上控制臂，下部延伸的支撑臂对应下控制臂安装位，侧面凸台结构用于固定转向拉杆，中部的大尺寸通孔为轮毂轴承的安装位，轴向伸出的轴段用于匹配轮毂单元的装配定位，各安装孔位的位置度、同轴度公差均按照量产车底盘部件的通用设计要求设定，能够直接适配多数紧凑型乘用车的悬架硬点参数。在安装边界层面，各连接点的安装面均设计有足够的贴合面积，螺栓过孔的直径按照对应级别螺栓的装配间隙要求预留，安装面的法向角度与对应连接部件的运动轨迹匹配，保证装配后各连接部件不会出现运动干涉，同时载荷传递路径顺畅，不会出现局部应力集中的设计缺陷。针对疲劳分析的需求，该结构在各载荷传递的过渡区域均采用了大圆角过渡设计，避免尖锐棱角导致的应力奇异问题，能够准确模拟部件在交变载荷下的应力循环特征，为疲劳寿命计算提供精准的应力输入数据。在实际工程应用中，这类经过简化的转向节模型可直接导入各类CAE分析软件，完成静强度校核、模态分析、疲劳寿命预测等多项仿真工作，帮助设计人员在开模前快速识别结构薄弱区域，优化结构壁厚与加强筋布局，在保证部件强度满足设计要求的前提下尽可能降低部件重量，实现底盘部件的轻量化设计目标。不同于面向生产加工的详细数模，该模型剔除了所有工艺类附加特征，让仿真工程师无需花费大量时间做几何清理工作，大幅缩短前处理周期，提升底盘开发阶段的迭代效率。
