商用健身力量训练强人枷锁架结构设计

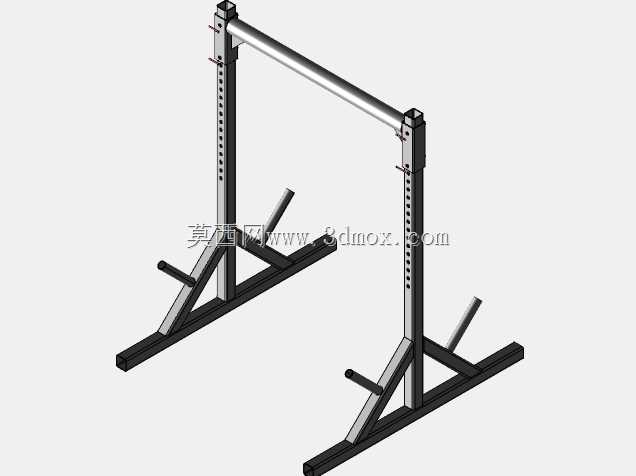

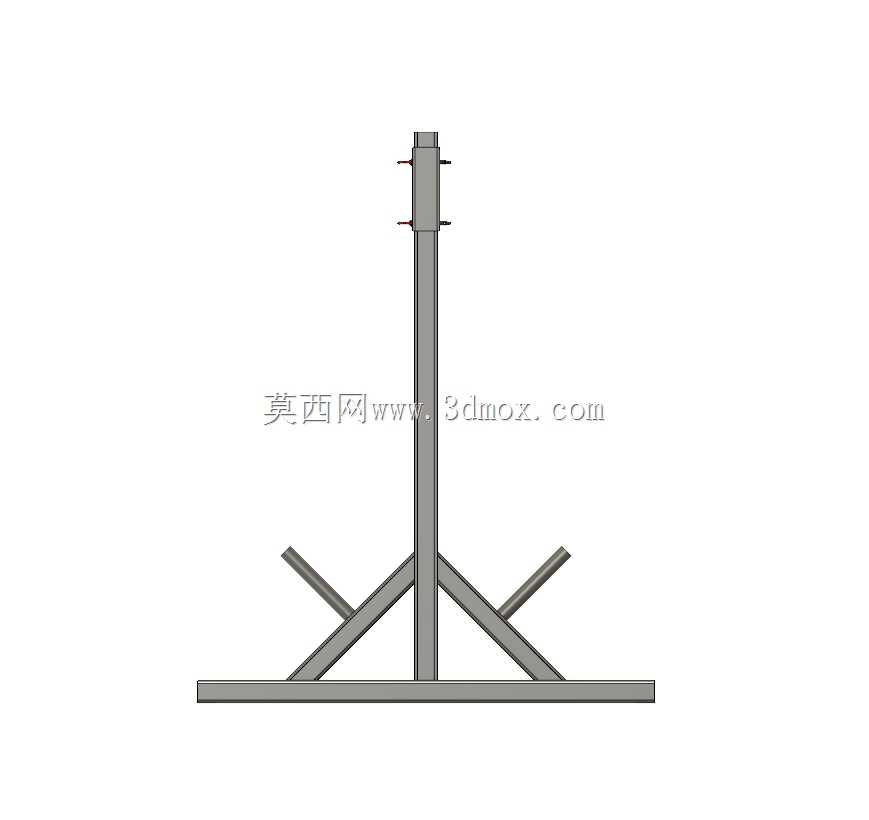

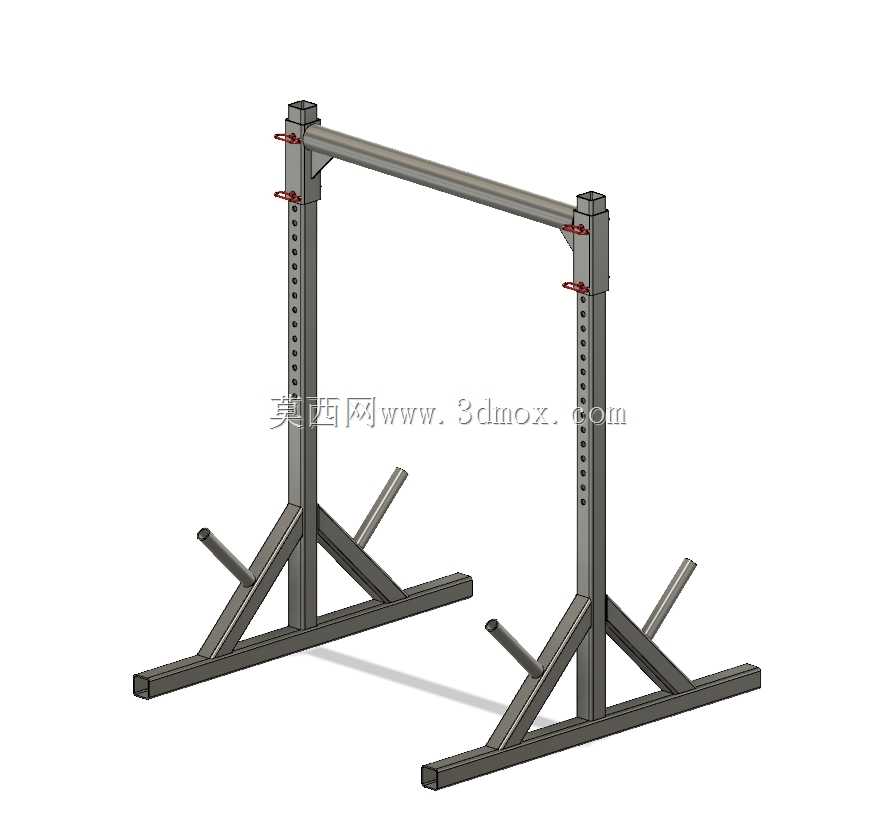

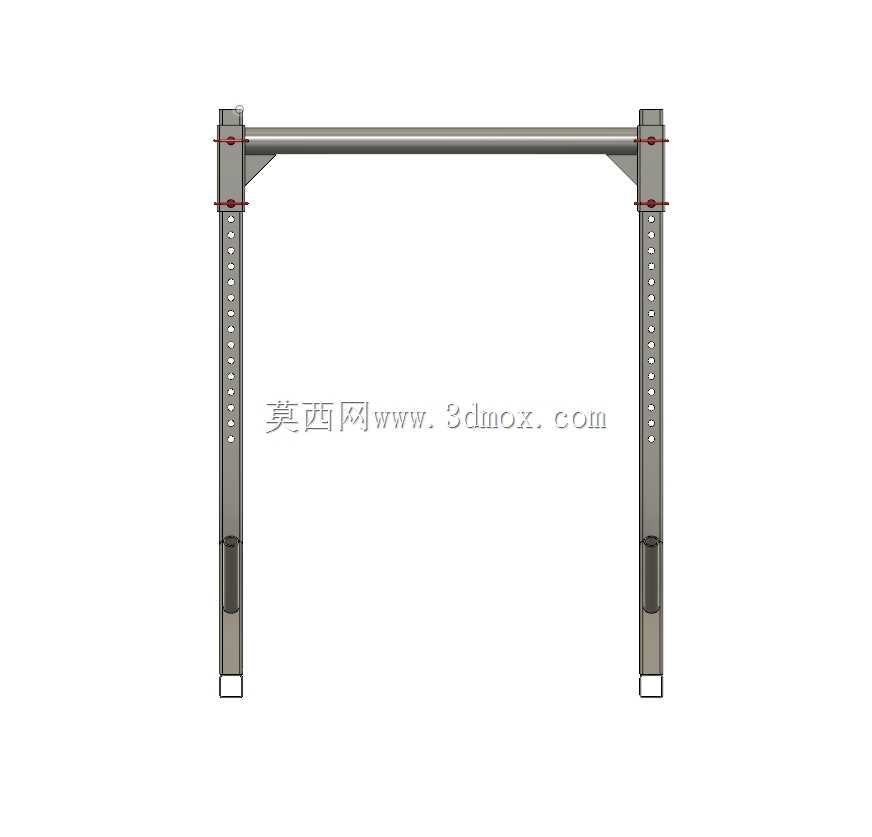

这款强人枷锁架属于商用力量训练核心承载装备，主要应用于商业健身房、私教工作室、专业体能训练中心等场景，可满足大重量负重行走、深蹲支撑、静态力量对抗等多种复合训练需求，适配专业运动员、健身爱好者的力量提升训练。主体轭架采用75x75x5mm规格的方形空心型钢加工成型，配套升降调节套筒选用89x89x5mm方形空心型钢制作，设计阶段需提前核验不同钢厂供货的SHS型材实际壁厚公差，若型材壁厚偏差超出装配间隙要求，需选用相邻壁厚等级的套筒型材完成适配，避免出现升降卡滞或配合间隙过大晃动的问题。整套架体空载重量约135kg，额定安全承载阈值不低于450kg，可适配大重量负重训练的载荷需求，训练过程中架体受力变形量控制在安全范围内，不会出现侧翻、结构失稳等风险。架体两侧立柱设置多组19x100mm规格的挂接销，对应3/4英寸直径的训练挂点，可实现横杆高度的多档位调节，满足不同身高训练者的使用需求，也可配合不同训练动作调整横杆位置；从立柱底端50mm位置开始设置中间高度调节孔，孔位间距统一为50mm，既保证了高度调节的精度，也避免孔位过密降低立柱结构强度。底部采用H型支撑底座结构，底座向前后两侧延伸出斜向支撑臂，斜撑与立柱、底座横梁采用满焊连接，分散大重量加载时的应力集中点；横杆位置额外设置角撑结构，虽然角撑并非横杆承重的必需结构，但可有效提升轭架整体的抗扭强度，在单侧偏载训练时减少架体的扭转变形。设计时需注意安装边界尺寸，底座横向跨度需预留足够的支撑宽度，保证训练过程中架体的稳定性，立柱高度需适配常规训练动作的站立高度需求，避免横杆位置过高或过低影响训练动作标准性；所有型材焊接位置需做焊后打磨处理，去除焊渣与毛刺，外露端面加装塑料封盖，避免训练过程中出现磕碰划伤。挂接销与立柱采用过盈配合加焊接固定，保证挂接销的承载强度，不会在大重量挂载时出现脱落、变形问题；套筒与立柱的配合间隙控制在1-2mm之间，既保证升降调节的顺畅性，也避免间隙过大导致训练过程中横杆出现晃动。
