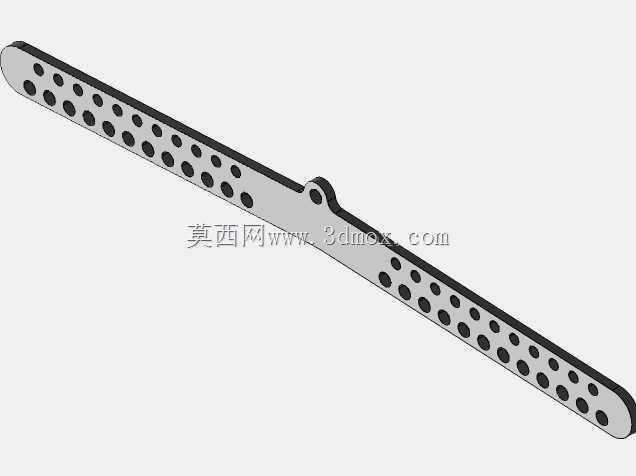

多孔健身训练用板条下拉杆结构

这款多孔板条下拉杆主要应用于商用健身房、家庭健身场景的力量训练器械配套，可搭配高位下拉训练器、龙门架等设备使用，作为上肢拉力训练的握持受力构件，承担背阔肌、肱二头肌、斜方肌等肌群训练时的载荷传递作用。设计之初优先考虑了加工落地的便捷性，整体采用等宽扁钢作为基础坯料，可通过激光、等离子切割从10毫米或3/8英寸厚度的钢板上直接下料，也支持手工制作场景：打印对应DXF轮廓图粘贴在100毫米/4英寸宽度的扁钢坯料上，完成所有孔位钻削后再做边角研磨成型，无需复杂的锻压、铣削工序，小批量加工门槛极低。整体外形为长条形对称结构，杆身沿长度方向排布多组不同直径的通孔，这类孔位一方面用于降低构件整体自重，减少训练时的额外负载偏差，另一方面可作为握持位置的定位参考，适配不同肩宽、不同训练动作的握持间距需求，同时孔位边缘做了倒角处理，避免训练握持时划伤手部。杆身中部设置有凸起的连接挂耳结构，挂耳上预留的安装孔可直接与训练器械的钢索快接接头、卸扣等连接件配合，安装边界适配常规健身器械的通用连接尺寸，无需额外加工转接件即可完成装配。杆身两端做了圆弧收边处理，避免训练过程中杆端剐蹭训练者身体，整体表面可根据使用场景做喷塑、镀锌或者包胶处理，适配不同场景的防滑、防锈需求。从受力角度来看，长条形板状结构相比传统圆管拉杆具备更好的平面抗弯性能，在大重量拉力载荷下不易出现侧向弯折，多组孔位的排布经过受力校核，避开了杆身的主应力传递路径，不会因开孔导致整体结构强度大幅下降，可满足常规力量训练的载荷使用要求。
