汽车维修用轿厢式升降承载框架结构

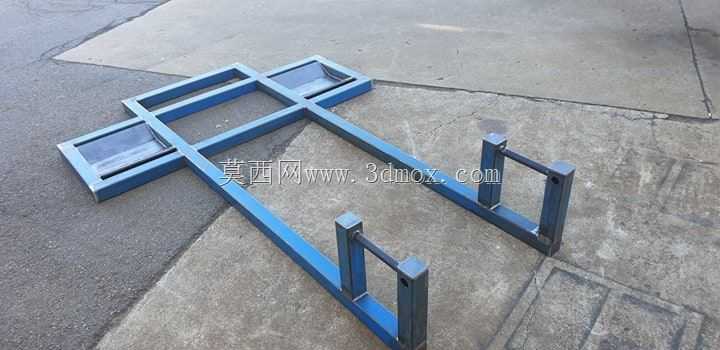

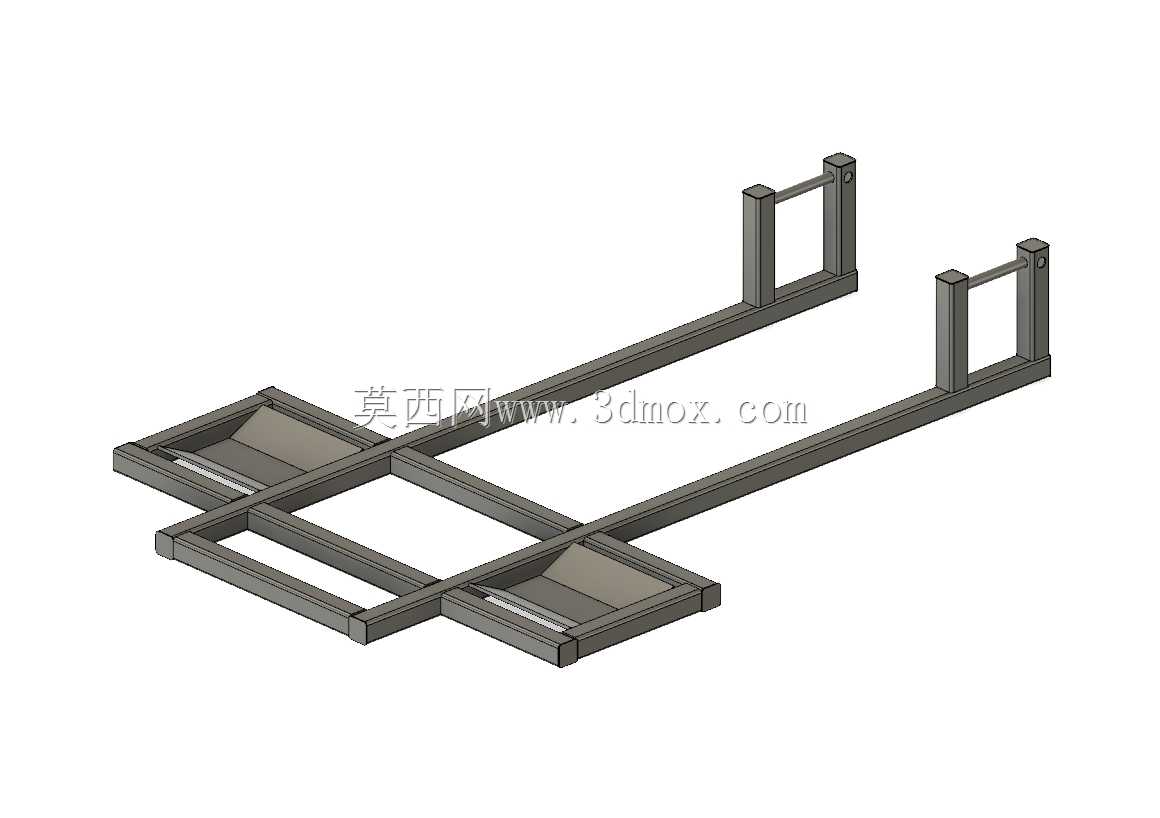

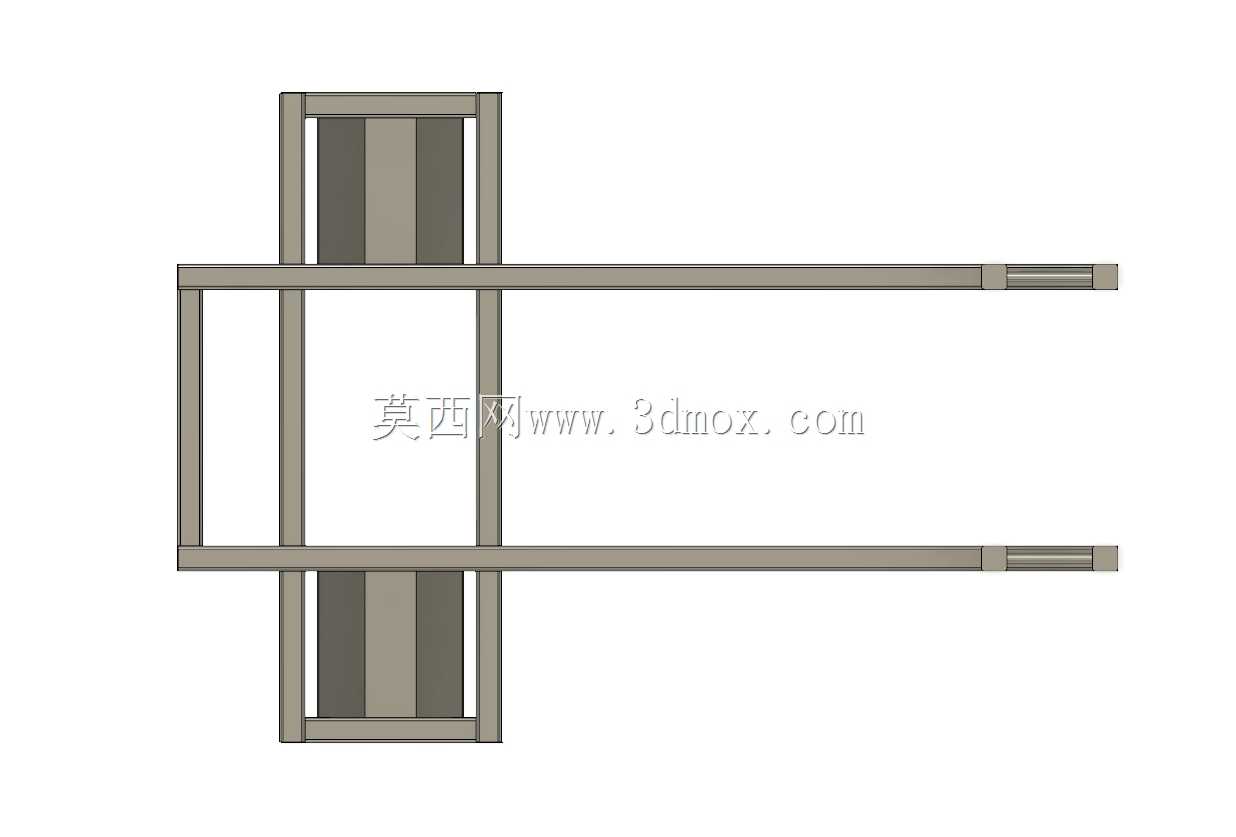

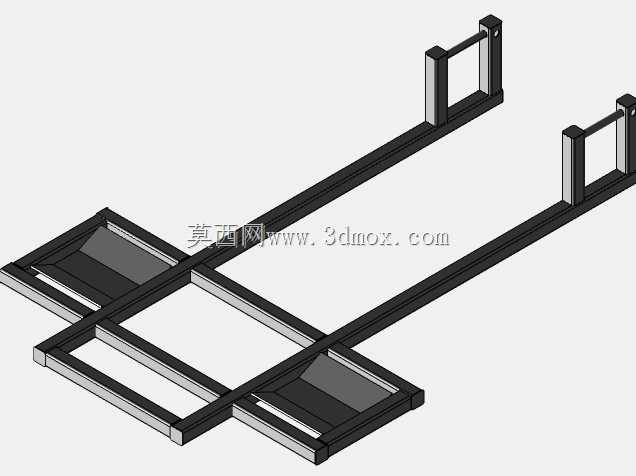

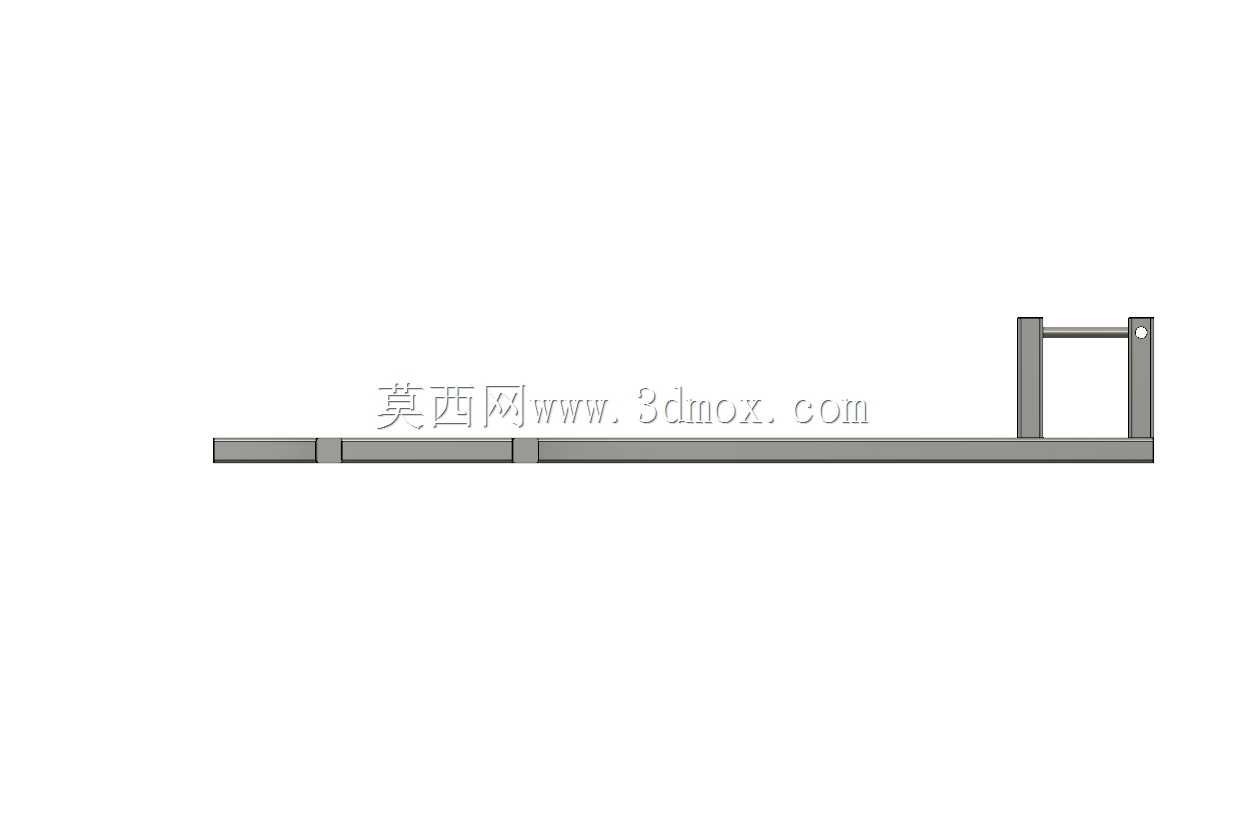

这款轿厢升降承载结构主要面向汽车维保场景设计，可适配小型乘用车辆的抬升作业需求，解决常规升降架在低位检修、底盘作业时操作空间局促、侧边支撑干涉的问题。设计阶段摒弃了传统升降架冗余的厚重铸钢支撑结构，选用75x75x5mm规格的SHS空心型材作为主体框架基材，在保证结构抗弯、抗扭强度满足额定承载要求的前提下，大幅降低整体自重，同时压缩型材采购与切割加工成本。框架整体采用对称式双纵梁搭配多道横撑的布局，纵梁延伸段设置立式导向支撑座，可配合升降导向柱完成垂直方向的平稳升降动作，避免抬升过程中出现框架偏载、侧倾的风险。设计时明确了核心作业边界参数：适配小舱口承载工况额定载荷约150kg，抬升拾捡器作业高度设定为400mm，操作侧手柄宽度设置为825mm，符合成年操作人员站立操作的人机工程尺寸，无需过度探身即可完成升降锁止、微调等操作。框架所有SHS型材的端面采用3mm厚度盖板做封边处理，既可以避免型材内部进入杂物、积液造成锈蚀，也能提升型材端部的抗形变能力，若应用场景对外观无要求，该封板结构可直接省略，进一步压缩制造成本。框架的承载平面采用镂空式框体设计，相比整板式承载台，既减轻自重，也方便维保人员从框架间隙观察底盘部件状态，同时减少油污、碎屑在台面积聚，日常清理维护更便捷。立式支撑座上预留了标准安装孔位，可直接适配市面常见的升降导轨、驱动链条组件，无需二次打孔加工即可完成整机组装，安装时仅需保证两侧纵梁的平行度公差控制在2mm/m以内，即可保证升降过程无卡滞、异响。该结构除汽车维保场景外，也可适配小型设备转运、仓储低位堆垛等轻载升降场景，通过调整横撑间距即可适配不同尺寸的承载物，型材拼接处采用满焊焊接处理，焊后做打磨去应力处理，长期承载不会出现焊缝开裂、框架变形的问题。
