霍伊特25寸HPX射箭弓把三维结构设计

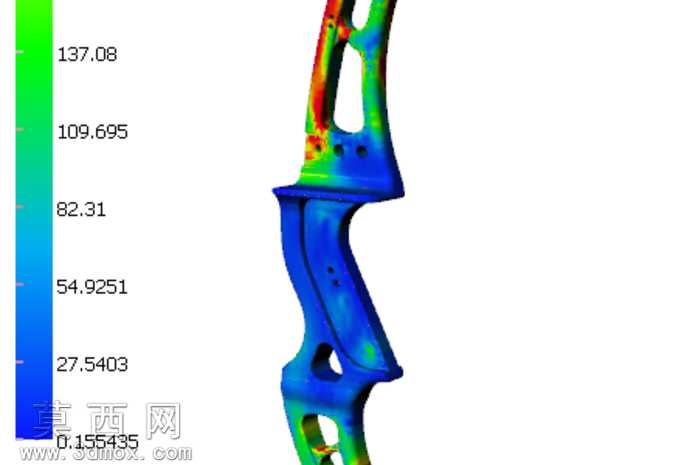

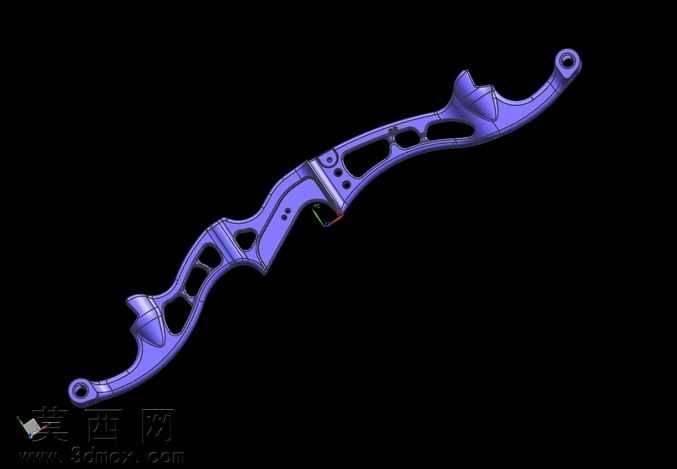

本次设计的霍伊特25寸HPX射箭弓把，以实物激光扫描获取的点云数据为基础开展逆向建模工作，全程围绕还原产品真实结构与使用性能展开设计。建模前期先对激光扫描得到的立管等核心部件点云数据进行降噪、对齐、精简处理，剔除扫描过程中产生的杂点、冗余点，保证点云数据能够精准匹配实物的轮廓特征与尺寸比例，为后续曲面建模提供可靠的数据支撑。建模过程中优先处理弓把的主体受力轮廓，按照射箭器材的力学分布逻辑，先搭建整体的弧形骨架基准，再逐步细化两端的弓片安装定位结构、中部的握把贴合曲面，以及弓身分布的镂空减重结构。针对弓把上的安装孔位、定位卡槽、限位凸台等细节特征，严格对照扫描数据的尺寸进行还原，保证各装配位置的公差匹配度，确保后续装配弓片、瞄准座、减震配件时能够完全适配。材质渲染阶段，针对竞技弓把常用的铝合金材质特性，调整金属材质的粗糙度、反光度与金属质感参数，还原阳极氧化处理后的表面细腻哑光效果，同时对镂空结构的边缘倒角、握把处的人体工学曲面做光影优化，清晰呈现各结构的过渡关系，避免渲染时出现结构遮挡、轮廓模糊的问题。结构设计上充分参考原产品的受力逻辑，弓身的镂空区域均避开主受力路径，在保证整体重量控制的前提下保留足够的结构强度，两端的弓片安装位做了加厚处理，匹配射箭时的反复受力需求，握把区域的曲面完全贴合手掌握持形态，还原原产品的握持手感。整个建模过程反复对照扫描数据调整曲面偏差，确保三维模型的尺寸尽可能接近实物实际状态，所有结构特征均按照实物的装配逻辑进行搭建，未添加冗余的非功能性结构，完整还原了这款竞技射箭弓把的外观形态与内部结构特点，可用于射箭器材的结构参考、改装设计以及相关教学演示使用。
