DDR3内存条分体式水冷散热结构设计

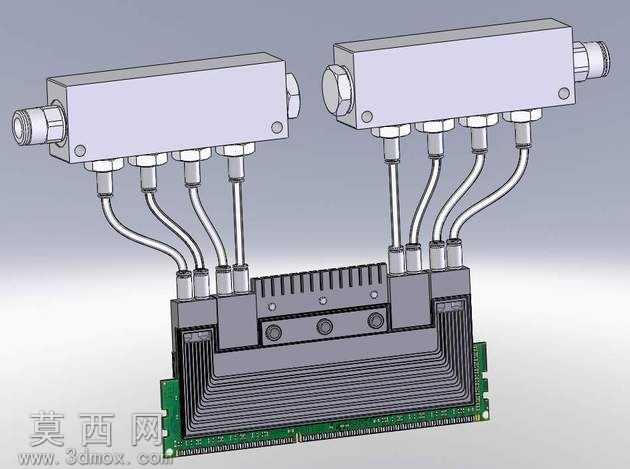

本作品为DDR3内存条配套的分体式水冷散热系统三维建模成果，建模过程严格遵循电脑硬件散热的实际工程逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建。建模初期先对标准DDR3内存条的PCB板尺寸、内存颗粒排布位置、金手指安装限位进行精准测绘，确保散热结构与内存硬件的适配精度，整体散热模组厚度控制在7毫米，充分适配紧凑机箱的内部安装空间，避免与周边CPU散热、显卡硬件产生安装干涉。模型主体分为冷头基座、导流管路、分水腔体三个核心结构部分：冷头基座采用导热性能优异的金属材质预设，基座底部与内存颗粒接触的平面做了平面度公差约束，建模时预留了0.1毫米的导热介质填充间隙，保证热量可以快速从内存颗粒传导至冷头内部流道；分水腔体采用对称式双腔体设计，进出水接口设置在腔体两端，适配标准G1/4水冷管接头规格，腔体内部做了缓流结构建模，避免冷却液进入腔体后产生湍流冲击导致的流阻过大问题；连接分水腔体与冷头基座的导流管路采用弯管成型结构，每根管路的弯折半径、长度都做了等参数化约束，保证四个独立冷头的冷却液流量分配均匀，避免出现远端内存颗粒散热不足的问题。渲染阶段针对不同部件赋予了差异化材质：冷头基座与分水腔体采用阳极氧化铝合金材质，调整金属粗糙度参数模拟哑光金属质感，导流管路采用亮面金属材质模拟不锈钢弯管的视觉效果，底部的DDR3内存条PCB板采用阻焊层绿油材质，颗粒元件采用黑色哑光塑料材质，内存金手指部分采用镀金金属材质，整体渲染效果还原了硬件水冷模组的真实工业质感。结构设计上充分考虑了实际安装的便利性，冷头与内存颗粒的固定采用卡扣式结构建模，无需额外打孔即可牢固固定在标准DDR3内存上，双分水腔体的设计可以同时覆盖双面排布颗粒的DDR3内存，实现内存正反两面所有颗粒的同步散热，有效降低高负载运行下内存的工作温度，减少因内存过热导致的系统稳定性问题，整个建模过程所有装配体都做了干涉检查，确保各部件之间无结构冲突，可直接用于后续的3D打印验证或者数控加工生产。
