莱特拉高速移动底盘空间框架结构

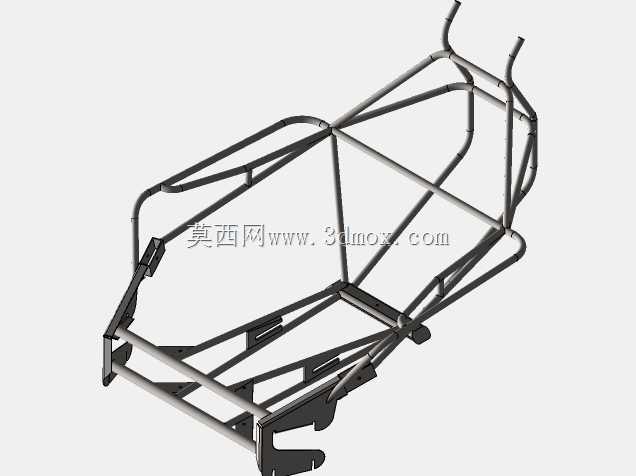

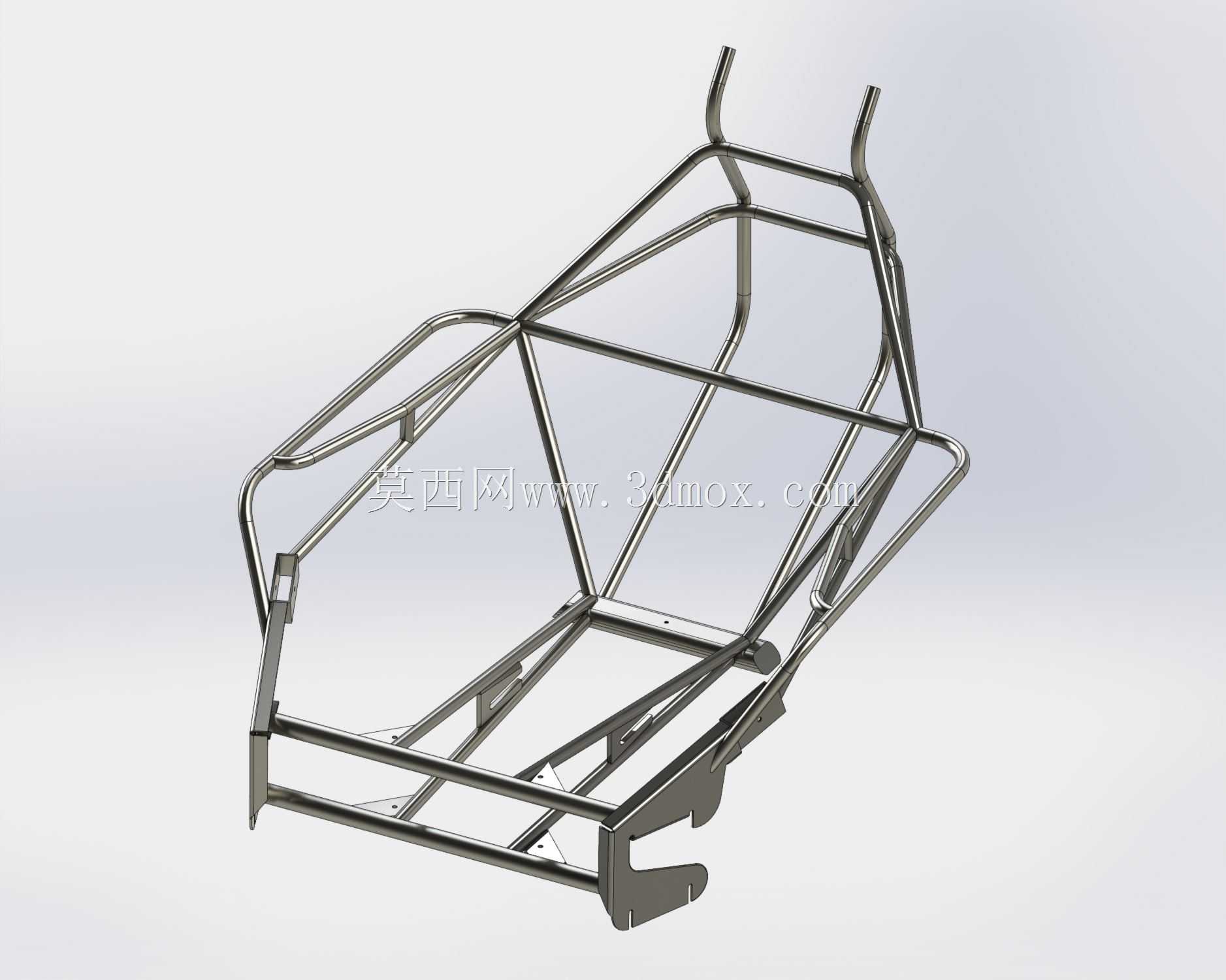

该空间框架式底盘为人力驱动高速躺式移动载具的核心承载结构，主要面向城市通勤、长途休闲骑行类躺车产品的开发场景，可作为躺车整车装配的承载基体，承担骑乘人员载荷、路面冲击载荷以及传动系统、行走系统的安装定位功能。从结构设计逻辑来看，整体采用冷拔薄壁钢管弯制后拼焊成型，属于典型的空间桁架式承载结构，区别于传统自行车的平面三角车架，该框架通过多组空间斜向撑杆将骑乘区域、转向安装位、后轮传动安装位、前轮悬挂安装位连为整体，在控制整体重量的前提下大幅提升了抗扭刚度与抗弯刚度，能够更好地应对高速骑行过程中路面颠簸带来的交变载荷，避免车架出现长期使用后的疲劳变形。

从功能特性层面分析，该底盘预留了完整的部件安装边界：前部双叉臂位置预留了减震器安装孔位与转向节连接支座，可直接匹配小直径躺车专用前轮与转向拉杆组件；中部骑乘区域的框架轮廓完全贴合人体半躺姿态的受力分布，底部预留了座椅安装的固定孔位，可适配一体式玻璃钢座椅或网状编织座椅；后部区域预留了后轮花鼓安装位、曲柄轴安装座以及传动链条的走行空间，能够兼容多速比的人力传动系统，同时框架上部的弧形管结构可直接作为整流罩的安装支撑，后期加装流线型外罩后可大幅降低高速骑行时的空气阻力。

在安装尺寸边界上，该底盘整体宽度控制在750mm以内，长度约为1800mm，整体离地间隙为120mm，既能够保证骑乘时的低重心稳定性，又可以避免过坎时底盘底部剐蹭路面；钢管拼接处全部采用相贯线切割后满焊处理，焊缝位置避开了应力集中的弯折区域，所有安装孔位均采用同轴度定位设计，可保证前后轮的安装平行度，避免骑行过程中出现跑偏问题。该框架结构没有设置多余的冗余部件，所有管材的走向都同时兼顾承载需求与部件避让需求，比如侧部的弯管既作为侧面防护结构，同时也作为扶手安装位与整流罩的侧部支撑，实现了一管多用的设计目标，能够有效降低整体的材料用量与焊接工作量，适合小批量定制化生产场景。

在实际应用中，该底盘可直接作为躺车改装、定制躺车制作的基础框架，使用者无需重新进行车架的受力校核与管型设计，只需按照预留的安装位匹配对应的行走、转向、传动部件即可完成整车搭建，框架本身的弹簧钢材质具备较好的弹性形变能力，可吸收部分路面传来的小幅振动，提升骑乘过程中的舒适度，区别于传统直立自行车的骑行姿态，该低重心底盘在高速下坡时的稳定性表现更优，能够满足长距离骑行的使用需求。
