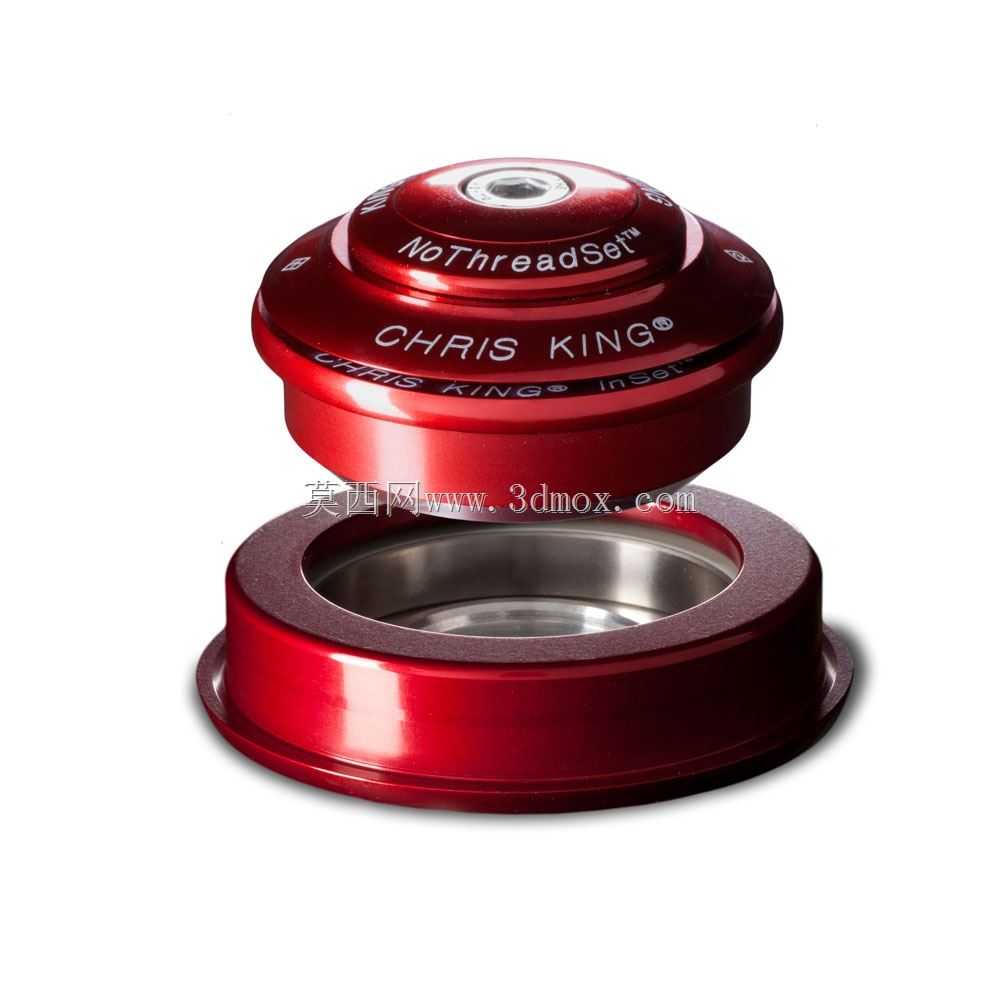

Chris King低堆叠锥形自行车头管碗组

自行车头管碗组是连接车架头管与前叉舵管的核心承载部件，直接决定转向操作的顺滑度与车架前叉的装配适配性，这款适配锥形44mm/56mm头管标准的碗组，面向低堆叠车架设计场景开发，多用于公路车、砾石车等追求头管区域紧凑布局的车型，能在保证转向结构强度的前提下，尽可能降低车头堆叠高度，为车手提供更灵活的车把高度调整空间，适配更多竞技、长途骑行的姿态设定需求。

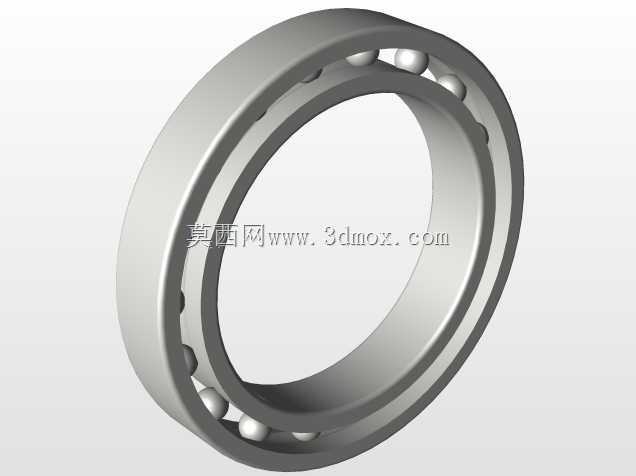

从功能特性来看，这款碗组采用嵌入式锥形配合结构，上下碗分别对应44mm与56mm的头管内径规格，安装时与车架头管的上下端面紧密贴合，配合内置的轴承结构实现前叉的顺畅回转，能承受骑行过程中来自路面的纵向冲击与转向时的径向载荷，避免头管部位出现旷量、转向卡顿等问题。低堆叠的设计特性，让车架头管无需预留过高的安装空间，对于采用压缩几何、气动管型的车架来说，能更好地匹配车架的整体造型设计，减少多余结构带来的风阻影响，同时也能降低车头部分的整体重量。

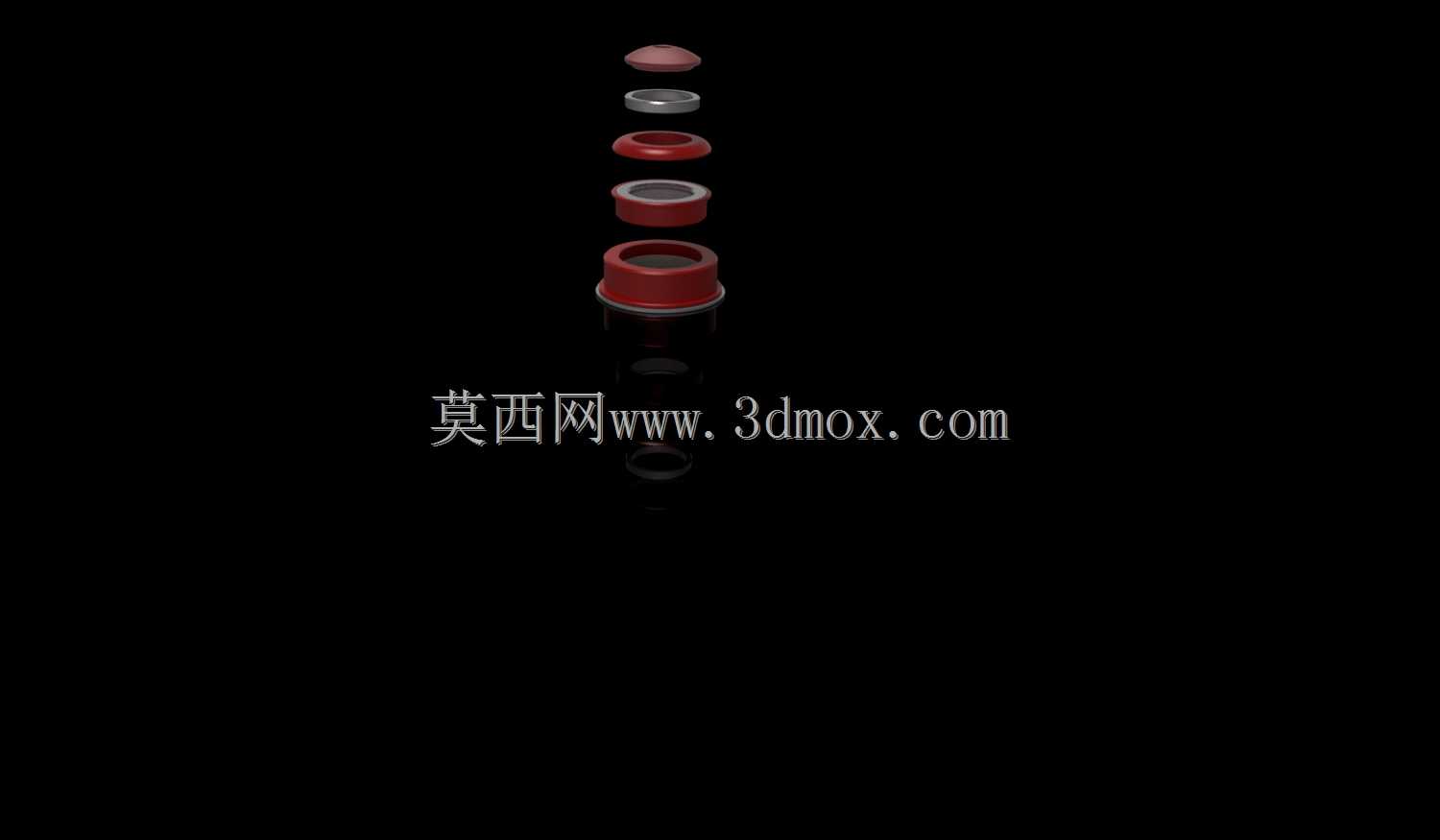

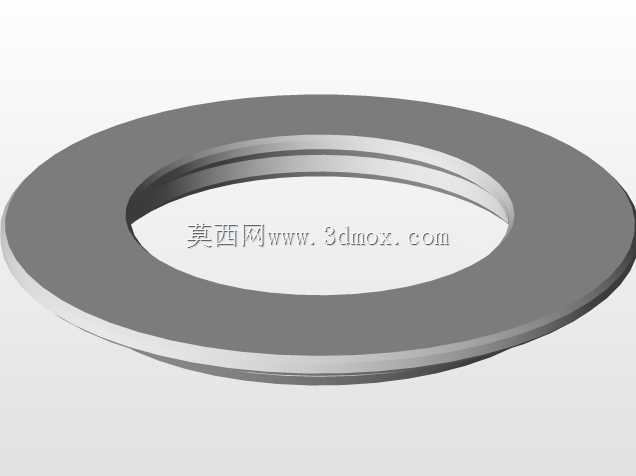

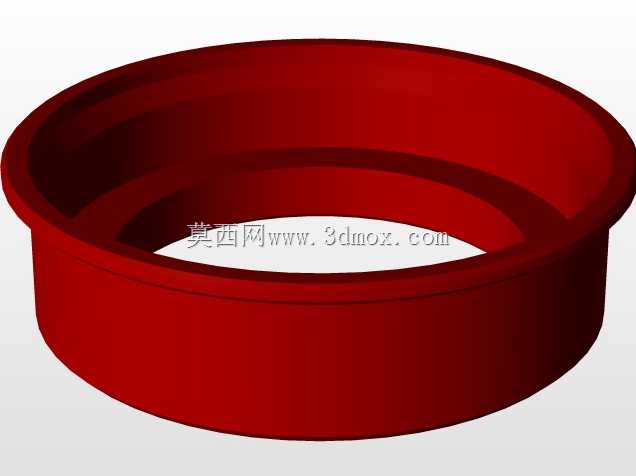

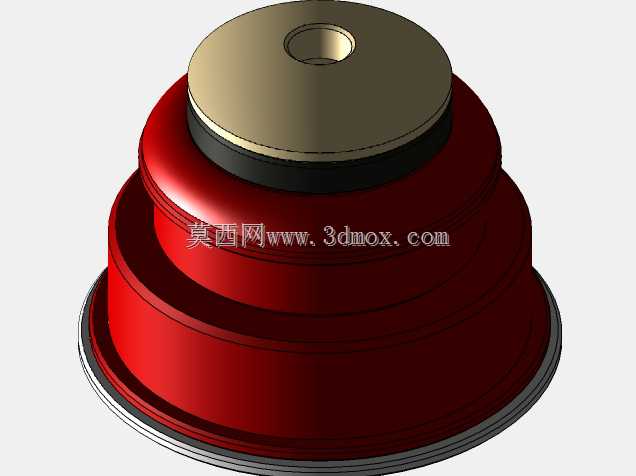

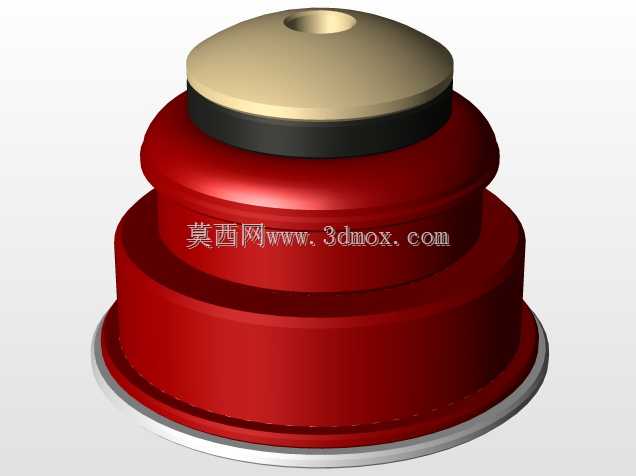

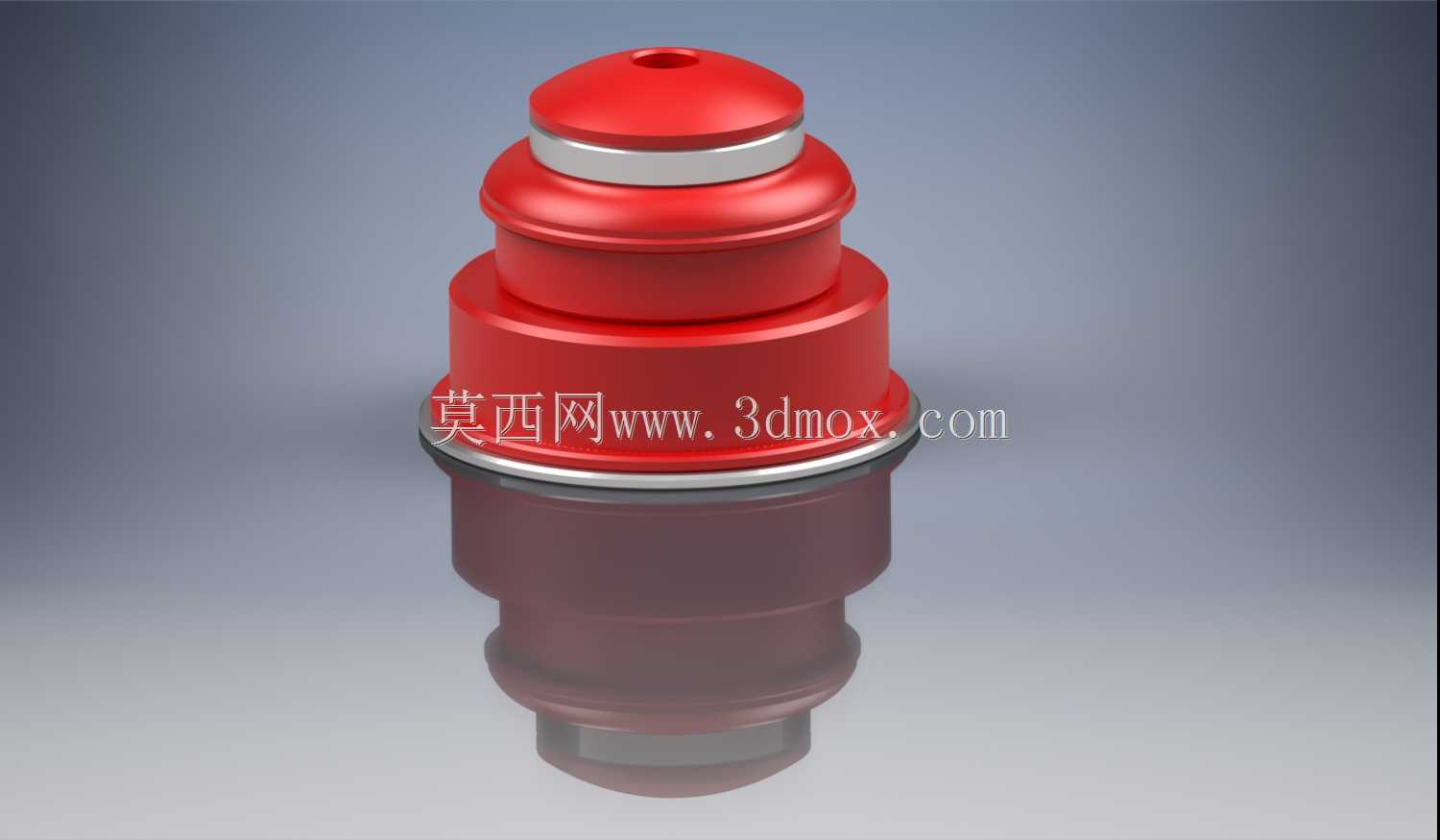

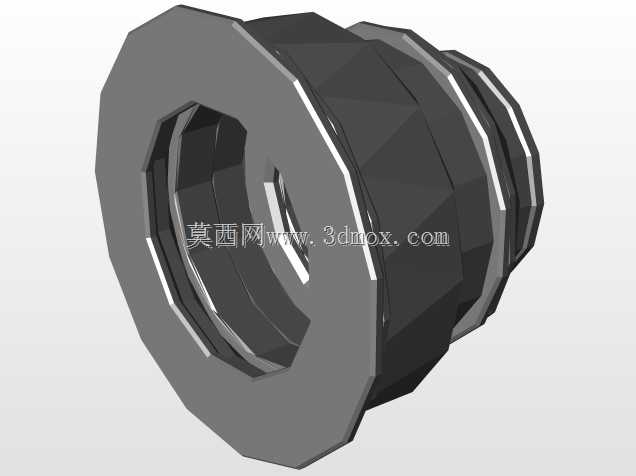

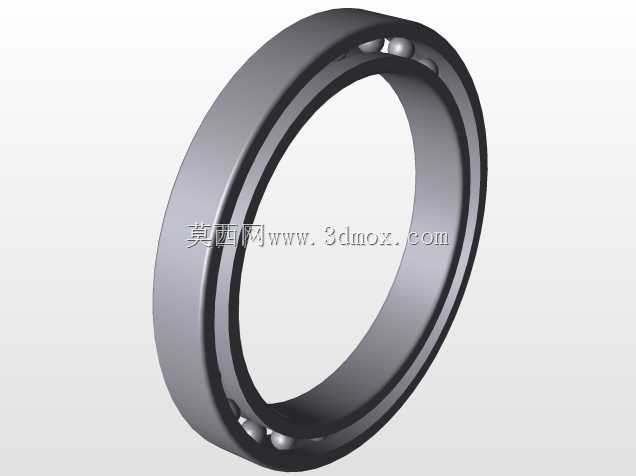

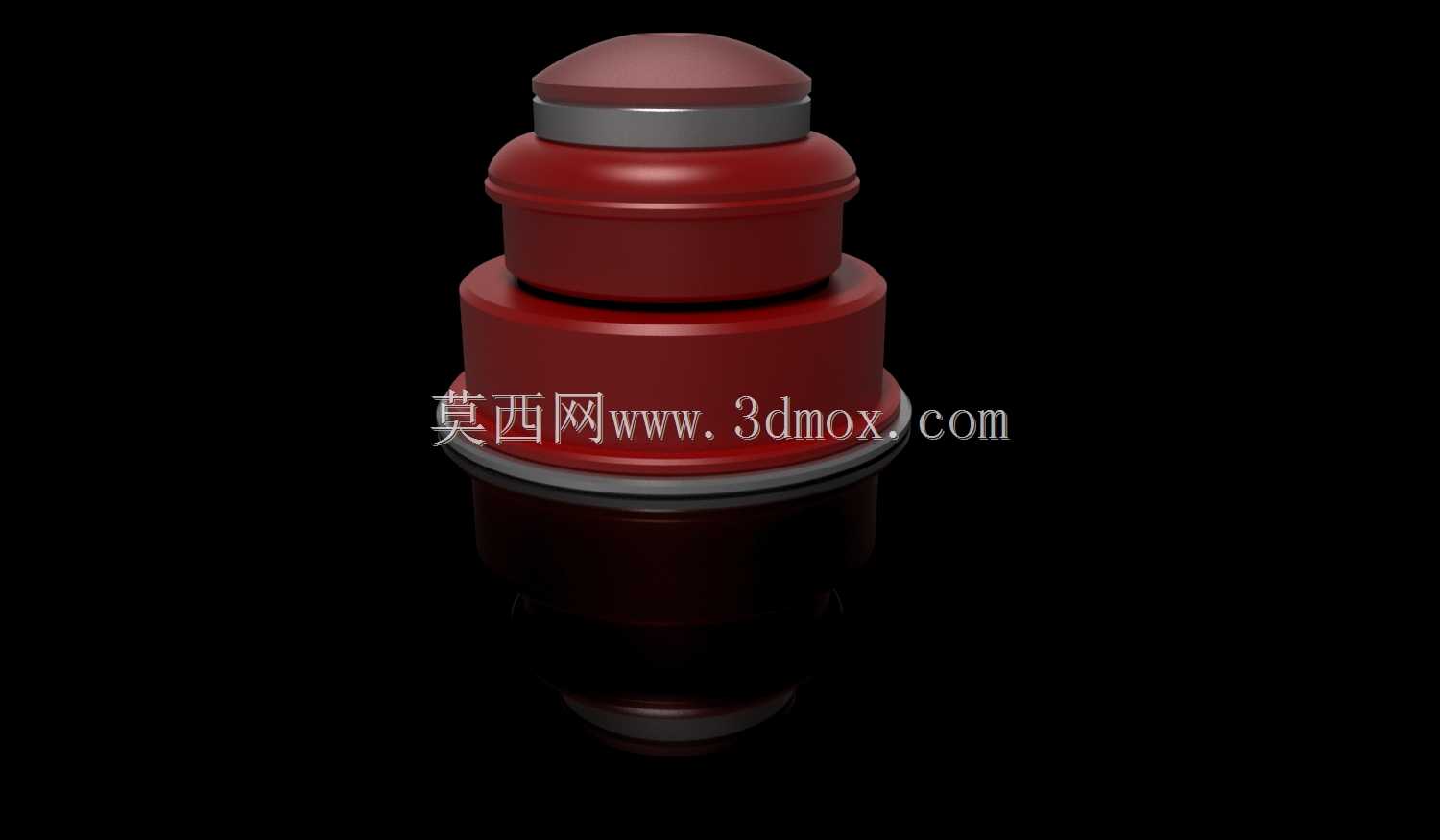

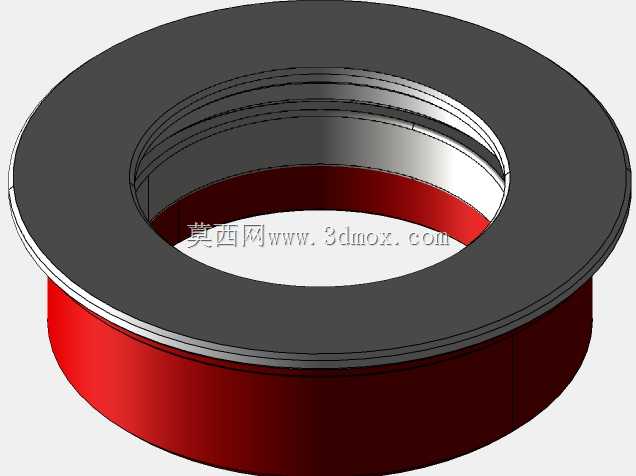

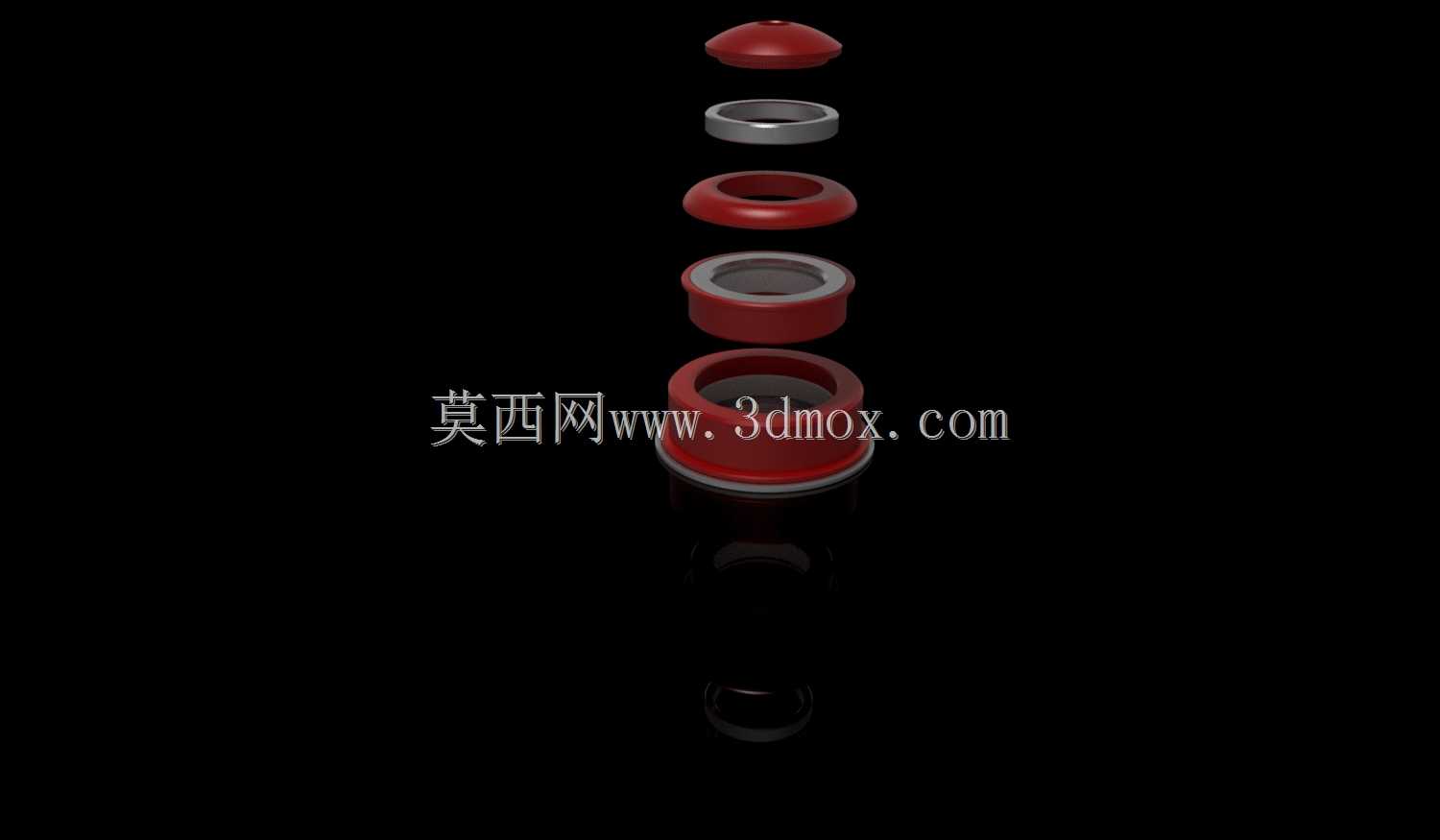

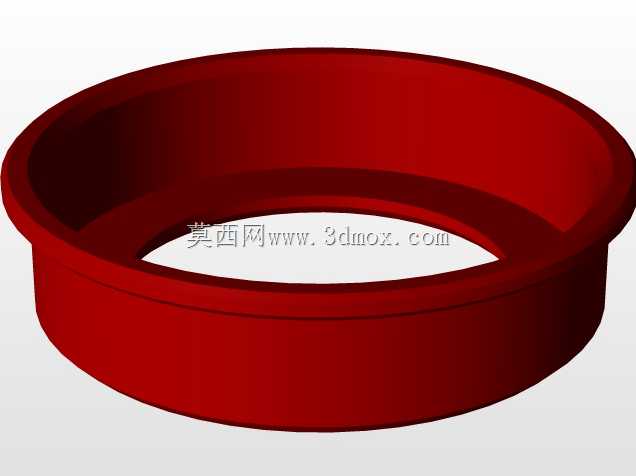

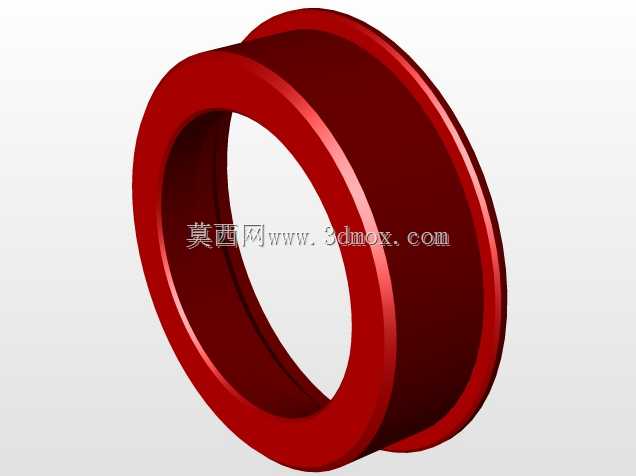

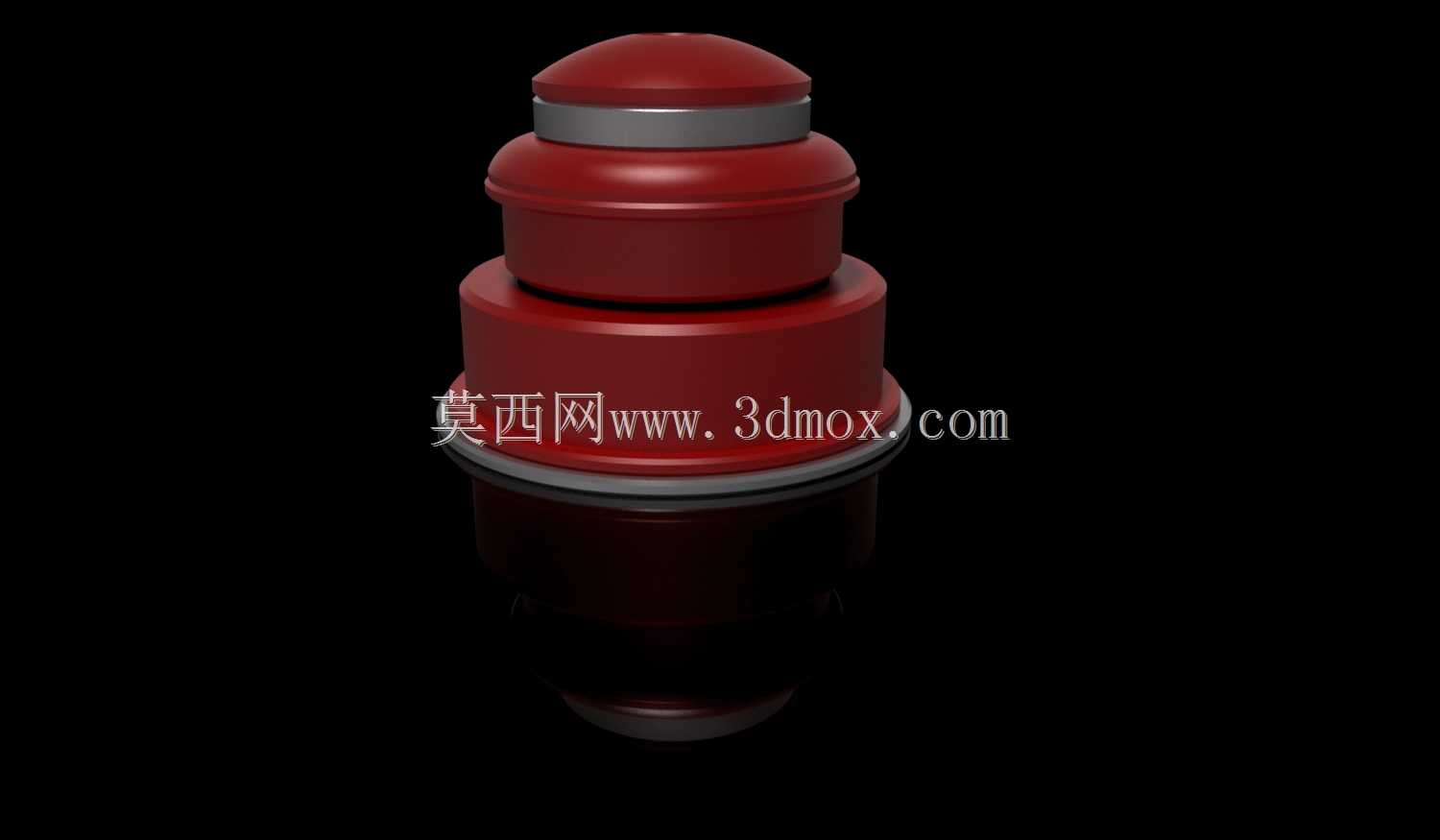

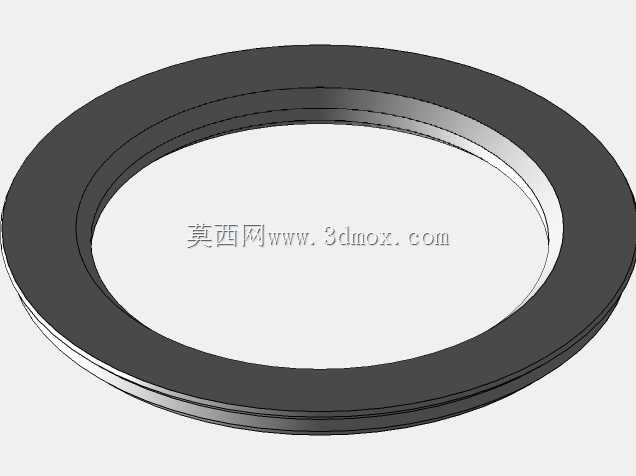

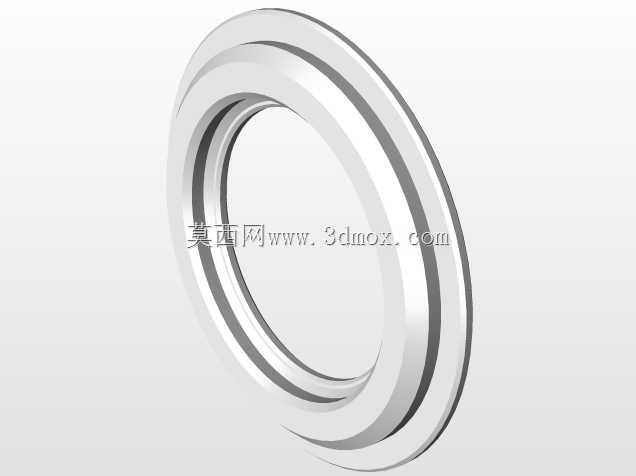

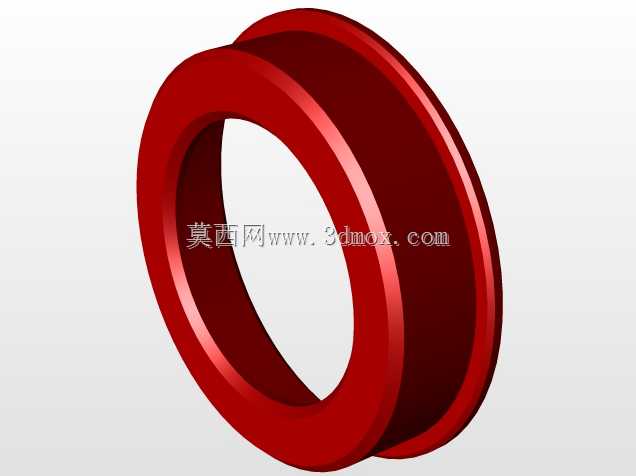

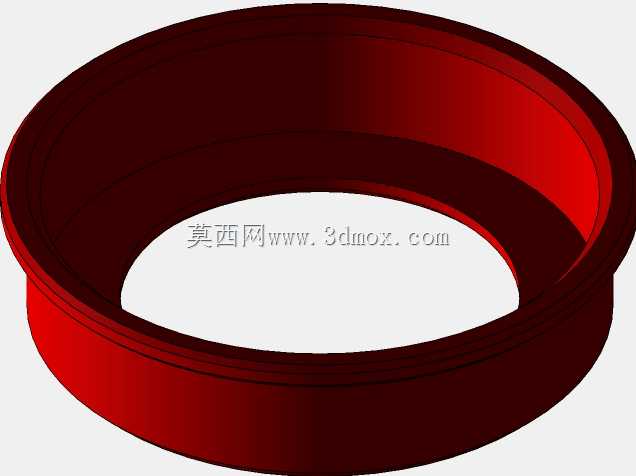

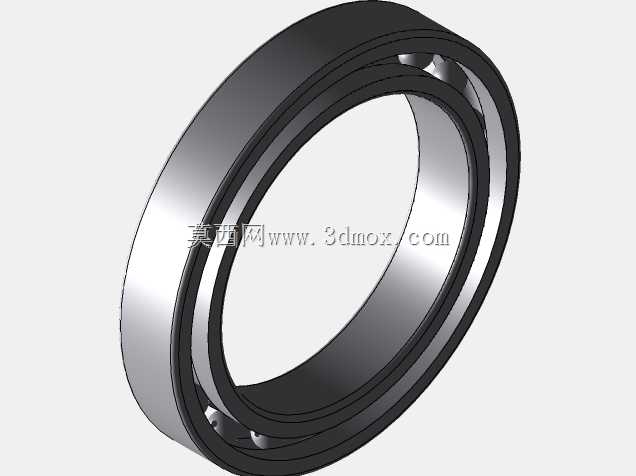

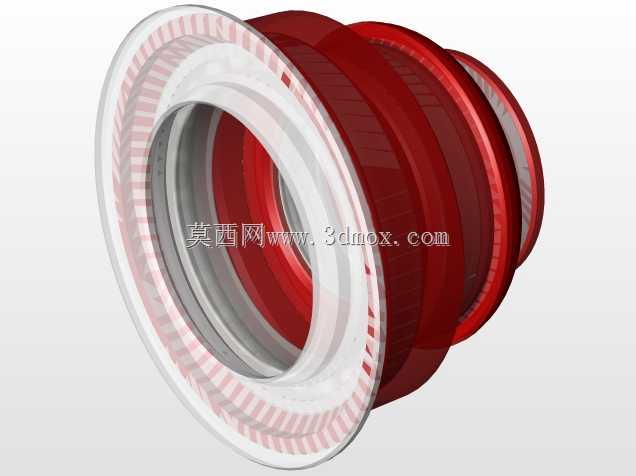

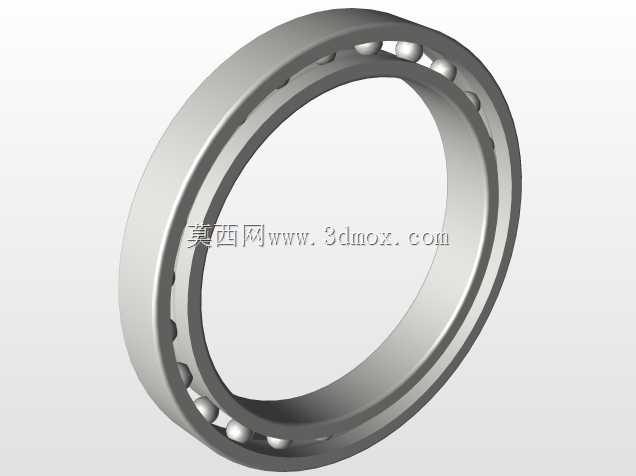

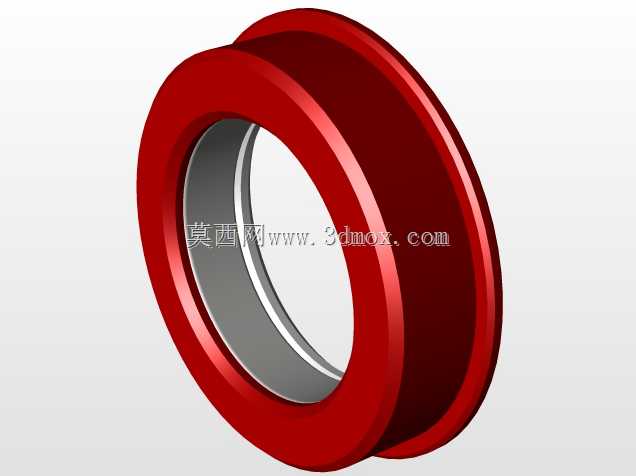

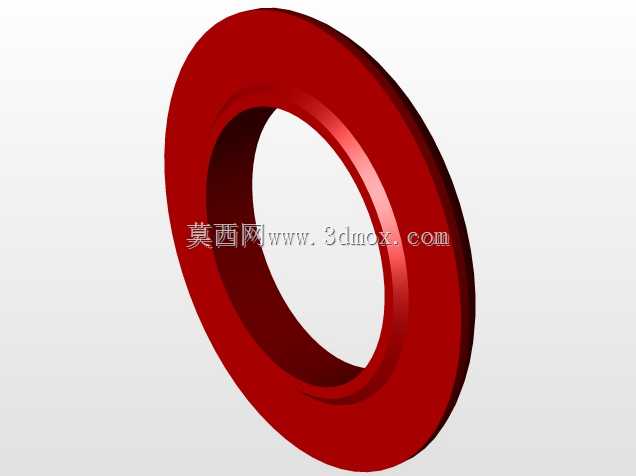

设计过程中，首先以锥形头管的配合尺寸为核心基准，严格遵循ZS44-ZS56碗组的安装边界要求，上碗外径匹配44mm头管内径，下碗外径匹配56mm头管内径，整体采用阶梯式的层叠外形结构，每一层的台阶尺寸都对应安装时的压入定位需求，金属镶边结构对应轴承的安装位，保证轴承压入后的同轴度，避免转向过程中出现轴承偏磨的问题。碗组顶部的中心孔位用于前叉舵管的穿过，同时预留了花心、吊芯的安装空间，保证把立锁紧时的受力均匀传递到整个碗组结构上。

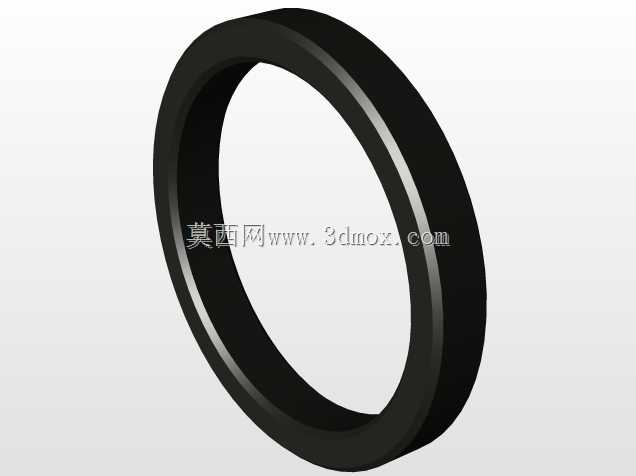

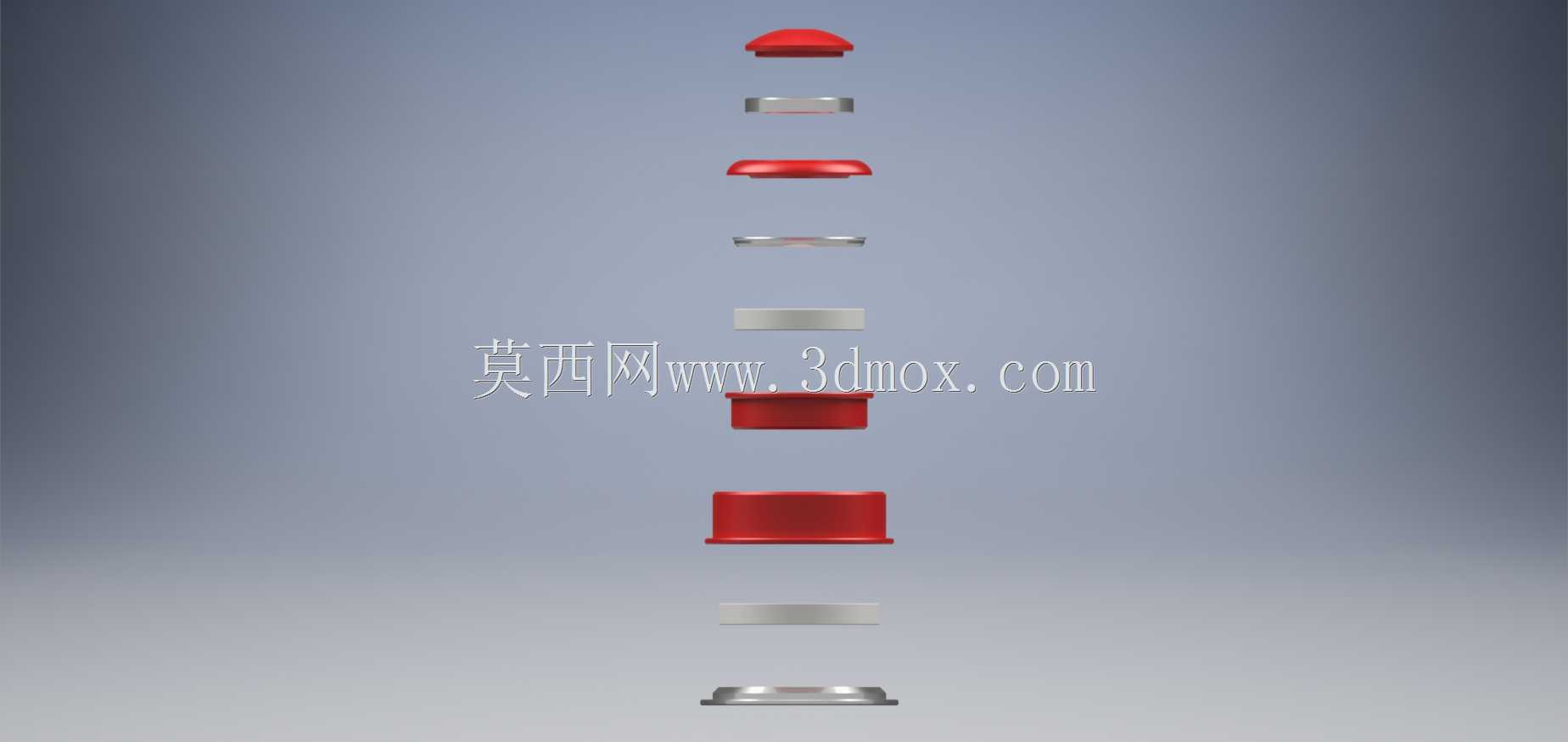

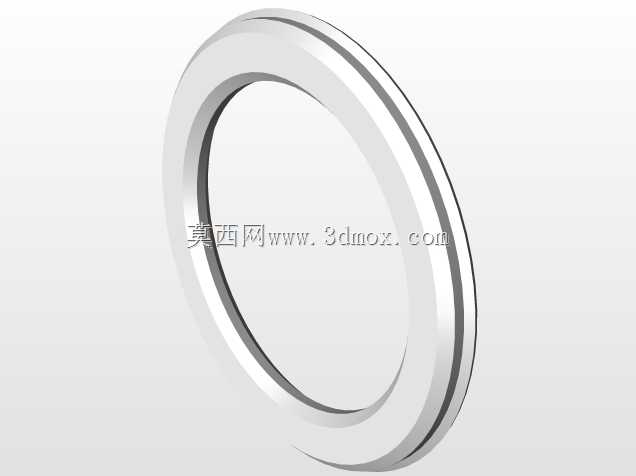

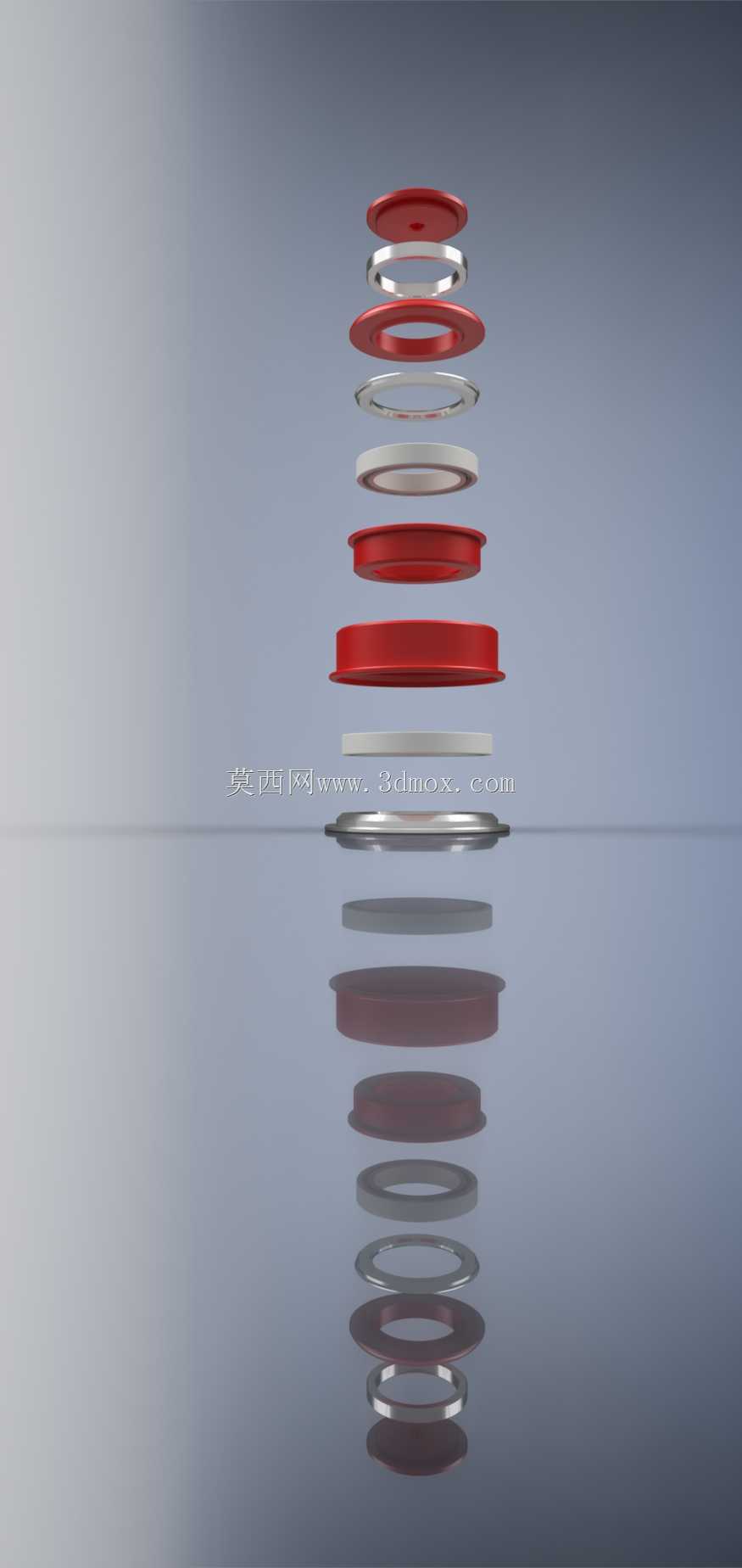

在实际装配场景中，这款碗组需要通过专用压入工具将上下碗平稳压入车架头管的对应位置，压入过程中需保证碗组与头管端面完全贴合，无倾斜、错位，之后依次装入轴承、密封胶圈、压紧盖等部件，再穿入前叉舵管完成把立的锁紧调整。锥形的配合结构相比传统直管碗组，拥有更大的接触受力面积，在越野、颠簸路面骑行时能更好地分散载荷，减少头管部位的应力集中，提升车架的使用寿命。同时嵌入式的安装方式让碗组与车架头管融为一体，外形简洁流畅，不会出现突出的结构影响整车的外观一致性，也能减少泥水、灰尘进入轴承内部的概率，延长轴承的维护周期。
