自行车26寸前叉悬架结构设计

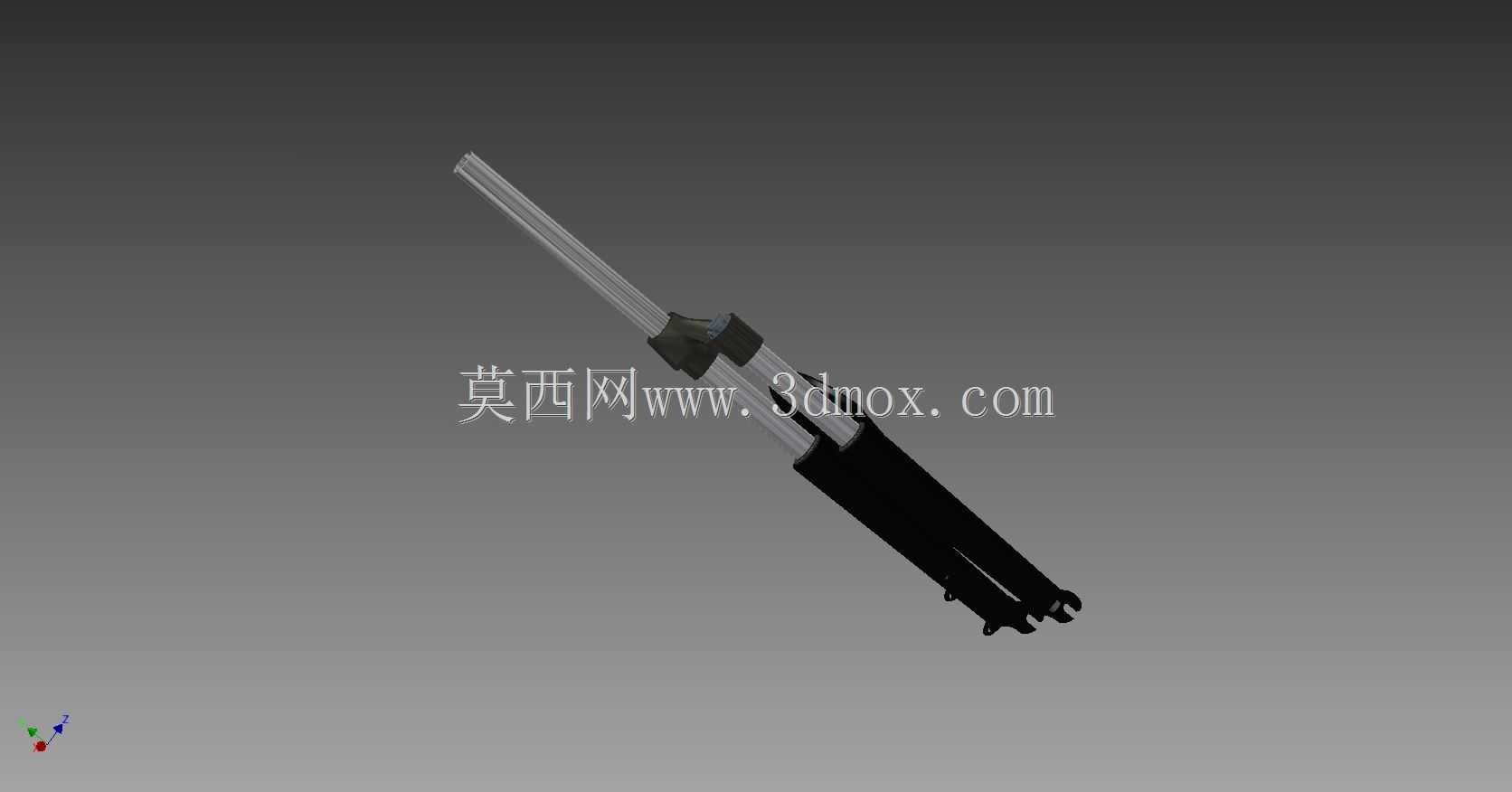

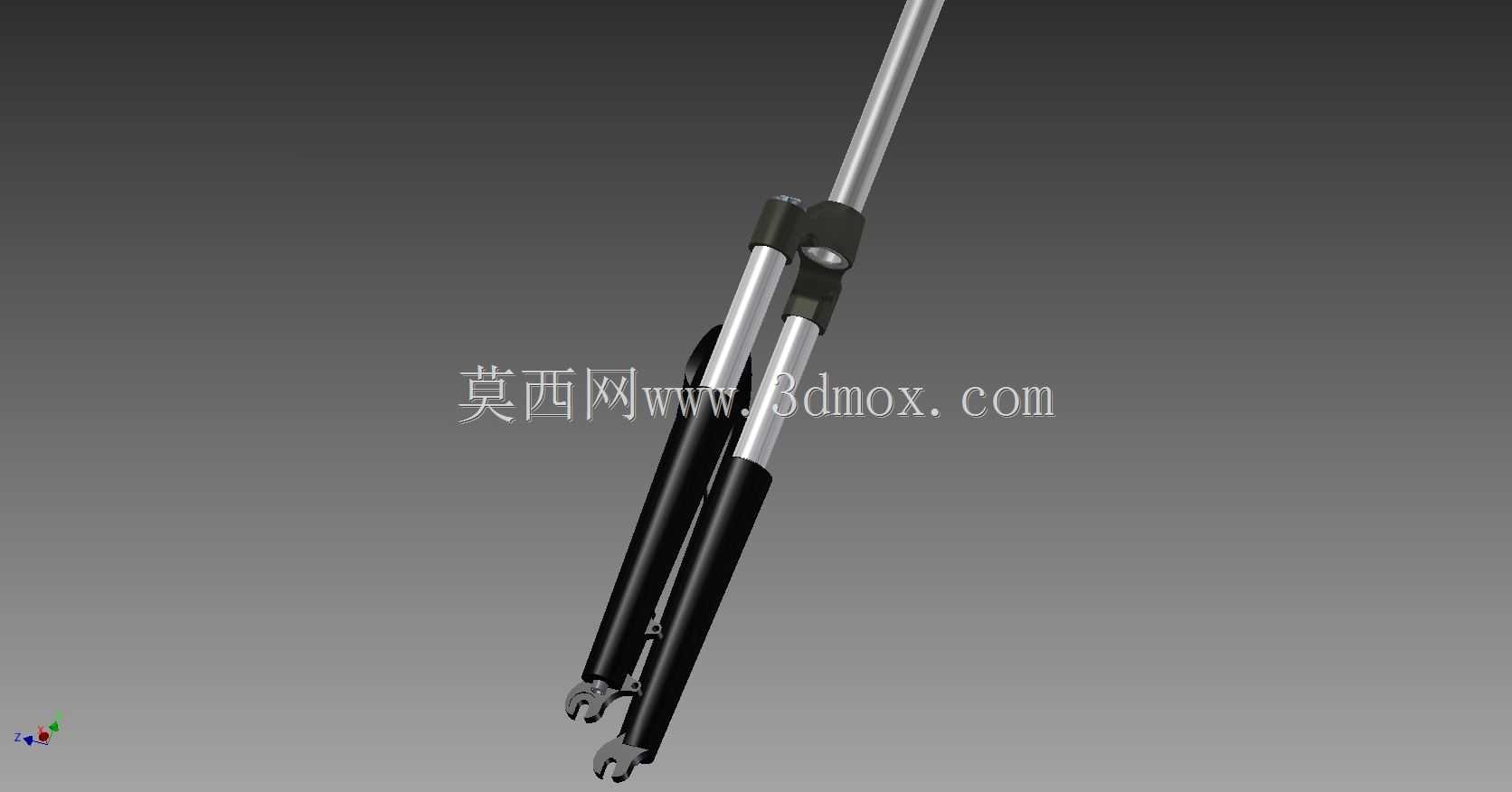

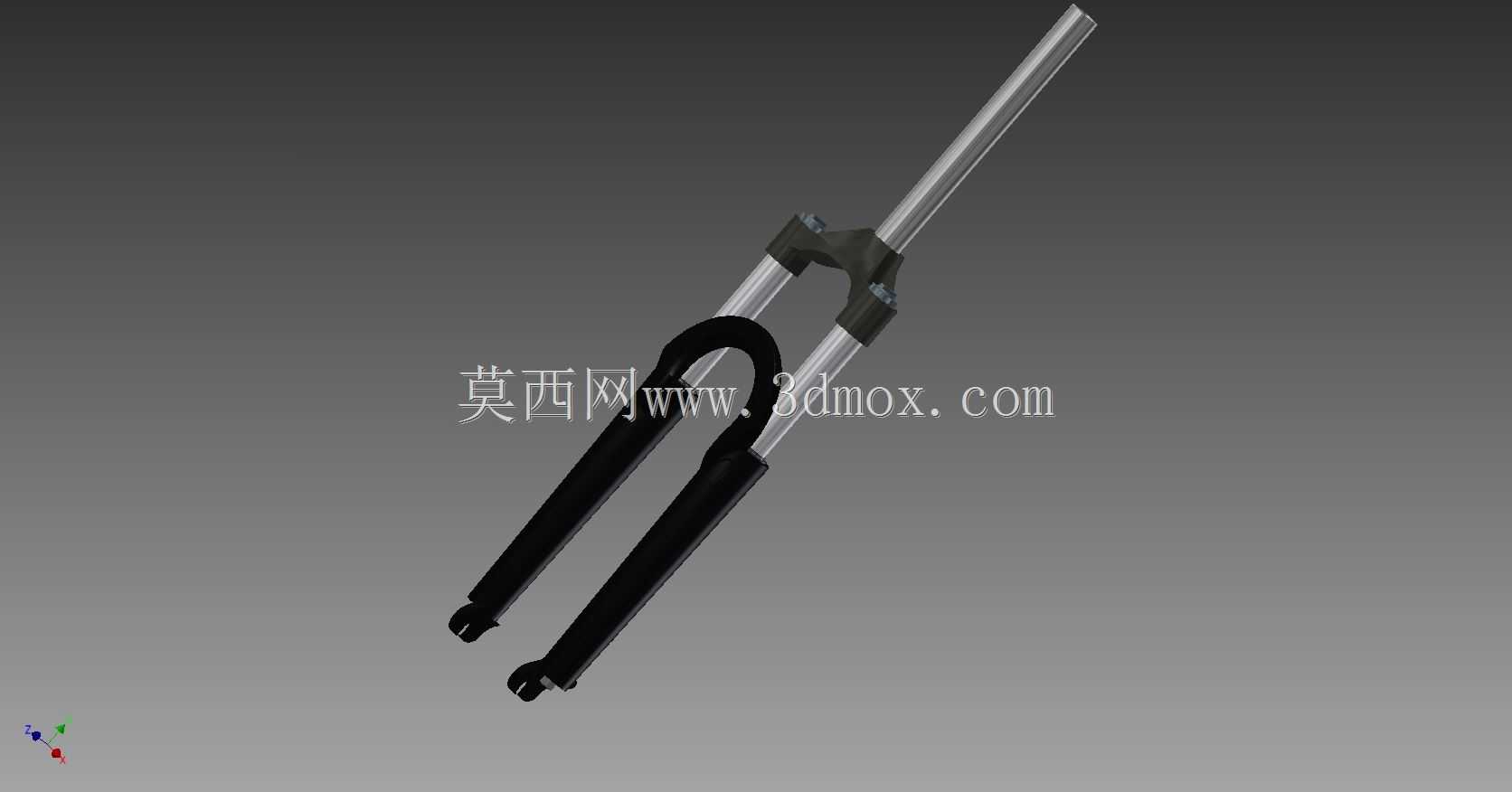

该结构为适配26寸轮径自行车的前叉悬架部件，日常应用覆盖城市通勤代步、郊野非铺装路面骑行、入门山地穿越等多类骑行场景，直接承担前轮与车架之间的连接、载荷传递与冲击缓冲功能，是自行车行走系统中直接影响骑行操控性与舒适度的核心结构件。从功能特性来看，该悬架采用双侧伸缩柱式减震结构，两根平行布置的叉腿下端预留标准花鼓安装槽位，可兼容常规快拆与筒轴规格的26寸轮组，安装槽位的开档尺寸符合民用自行车通用标准，无需额外改装即可匹配市面多数同规格轮组产品。上部的竖管为标准舵管结构，外径适配主流自行车头碗组规格，可直接穿入车架头管，通过碗组轴承实现转向自由度，竖管长度预留了足够的把立安装调节空间，可适配不同抬升量的把立与不同头管高度的车架，满足不同骑行姿态的调整需求。设计过程中，首先考虑的是载荷传递路径的合理性，骑行过程中前轮受到的地面冲击会先传递到叉腿下端，通过叉腿内部的弹性阻尼结构消解大部分冲击能量后，剩余载荷再通过上部的叉肩传递到竖管，最终传导至车架整体，这种路径设计可以避免冲击直接作用在车架头管位置，延长车架的疲劳寿命。叉腿的外形采用流线型变截面设计，靠近叉肩位置的截面尺寸更大，向轮轴安装端逐步收窄，既保证了叉肩与竖管连接位置的结构强度，应对转向时的侧向力矩，也能降低叉腿下端的非簧载质量，提升减震系统的响应灵敏度。双侧伸缩柱的表面做了低摩擦处理，配合内部的润滑结构，可以保证减震伸缩过程的顺畅度，避免长时间使用后出现卡滞、异响等问题。叉肩位置的连接结构采用一体化过渡设计，消除了尖锐的应力集中棱角，在应对正面冲击、侧向倾斜受力时，应力可以均匀分散到整个叉肩区域，不会出现局部应力过高导致的断裂风险。安装边界方面，叉腿内侧的间距经过精准核算，既可以容纳26寸轮组搭配不同宽度的外胎，从1.5英寸的城市光头胎到2.1英寸的山地齿胎都有足够的间隙，不会出现骑行过程中轮胎摩擦叉腿的问题，同时也预留了碟刹夹器的安装位，可兼容常规线拉碟刹与油压碟刹的安装尺寸，满足不同制动系统的配置需求。在实际使用场景中，该悬架可以过滤掉路面细碎颠簸带来的高频振动，降低骑行过程中手臂受到的振动传递，长时间骑行也不容易出现手部发麻的情况，在遇到路面凸起、坑洼时，悬架的伸缩行程可以提供足够的缓冲量，避免前轮受到刚性冲击导致的弹跳失控，提升骑行过程中的抓地力与操控稳定性。
