标准麻花钻切削刀具三维结构设计

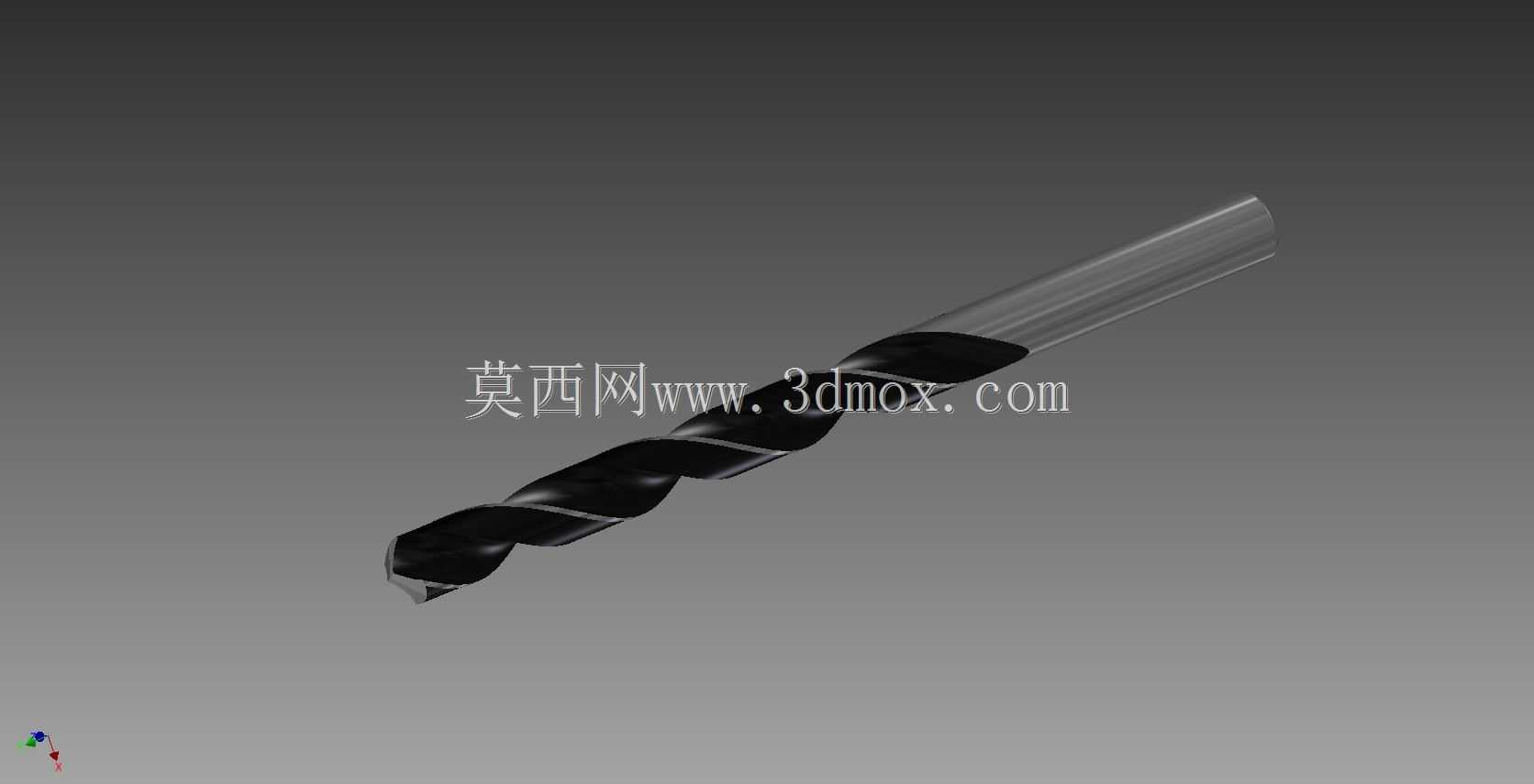

　　在金属切削加工、五金装配、模具修配、现场设备运维等多类作业场景中，孔加工是占比极高的工序类型，而麻花钻作为孔加工环节应用最广泛的切削刀具，其结构设计的合理性直接决定钻孔精度、排屑效率与刀具使用寿命。这款麻花钻的结构设计完全遵循金属切削刀具的几何参数规范，整体分为钻柄、钻身、切削刃三个核心功能区段，不同区段承担的作业功能存在明确区分，建模过程中对各段的衔接过渡做了连续曲面处理，避免应力集中导致的刀具断裂风险。钻柄部分采用直柄结构设计，适配常规台钻、手电钻、加工中心的钻夹头装夹需求，装夹定位面的圆柱度公差控制在合理区间，保证高速旋转过程中不会出现偏摆，避免钻孔出现扩孔、孔壁粗糙、位置度超差等问题。钻身部分设置两条连续的螺旋排屑槽，

　　螺旋角的选取参考通用钢材加工的常用参数，既保证钻削过程中切屑能够顺着螺旋槽顺畅排出，不会在孔内堆积造成卡钻、钻头烧损，也能保证钻芯具备足够的结构强度，不会在进给抗力作用下发生弯折。切削部分的设计是整个钻头的核心，两条主切削刃对称分布，横刃位于钻芯最前端，建模过程中对主切削刃的后角、顶角做了符合工程实际的参数设置，顶角采用通用加工场景下的标准角度，兼顾不同硬度材料的切削适应性，后角的设置则保证切削过程中刃口与工件已加工表面不会发生过度摩擦，降低切削阻力的同时减少刃口磨损。从安装边界来看，直柄段的直径与钻身公称直径保持一致，装夹时只需根据钻夹头的夹持行程调整插入深度即可，不需要额外配置过渡套，适配绝大多数常规钻孔设备的装夹尺寸范围。

　　在实际应用场景中，这类钻头可完成碳钢、铝合金、铜材、工程塑料等多种常见材料的钻孔作业，不管是单件小批量的设备维修现场钻孔，还是批量生产的流水线孔加工工序，都能通过匹配对应的切削参数完成稳定加工。建模过程中对排屑槽的曲面做了顺滑处理，槽底圆弧过渡自然，避免切屑排出过程中出现卡滞，同时钻芯厚度从切削端向钻柄端逐渐递增，形成合理的锥度，既保证前端切削部分的锋利性，也能提升钻身整体的抗扭刚度，应对大进给量切削时的扭矩载荷。刃带部分的设计沿着螺旋槽外缘分布，窄边的刃带结构既可以在钻孔过程中起到导向作用，保证孔的直线度，也能减少钻头与孔壁的摩擦面积，降低切削热的产生，减少钻头磨损。对于结构设计从业者而言，

　　这类标准刀具的建模练习能够帮助理解切削刀具的几何参数逻辑，掌握螺旋曲面的建模方法，同时在做工装夹具、设备结构的孔位设计时，也能更清晰地匹配钻孔工序的刀具避让空间、排屑空间，避免结构设计中出现刀具干涉、工艺无法落地的问题。在做非标设备的结构设计时，经常需要考虑现场配做孔的加工可行性，熟悉麻花钻的结构尺寸参数，就能在设计阶段预留足够的操作空间，不需要后续生产阶段再做设计变更。另外，针对不同加工场景的钻头参数差异，比如深孔加工需要更大的螺旋角提升排屑性能，硬材料加工需要更小的顶角提升刃口强度，这款基础模型也可以通过参数调整快速衍生出不同应用场景的钻头结构，作为刀具选型、工艺方案验证的基础三维参考。
