高性能通风划线打孔汽车制动盘结构

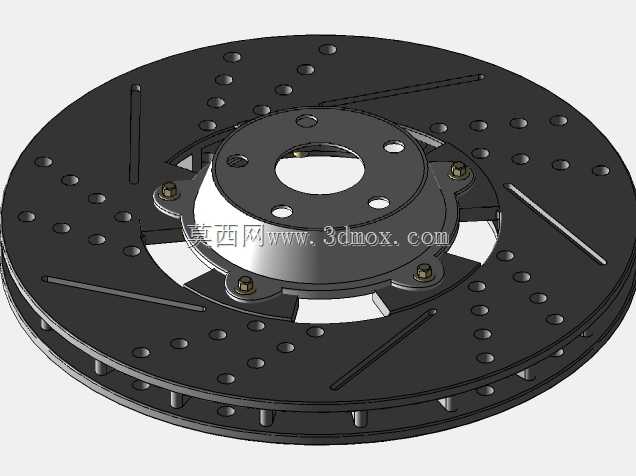

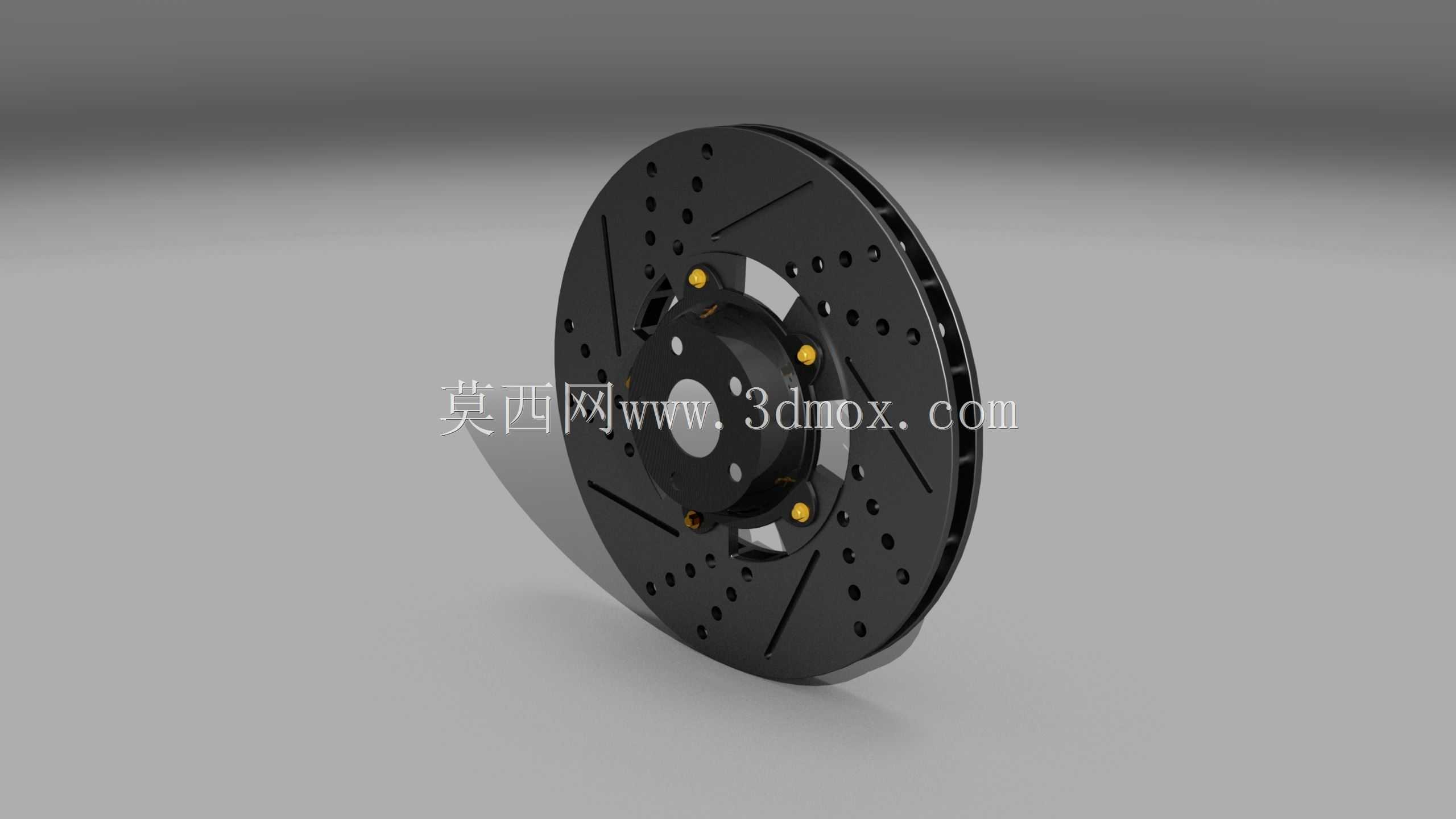

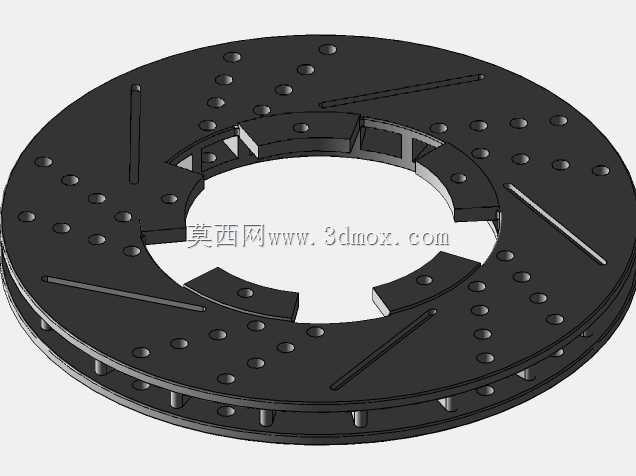

汽车制动系统里，制动盘是直接决定制动效能、热稳定性与连续制动衰减表现的核心摩擦副部件，这套结构的设计完全围绕乘用车激烈驾驶、日常通勤多工况下的制动需求展开，没有冗余的装饰性结构，每一处造型都对应实际使用中的性能诉求。日常市区通勤频繁启停、山路连续下坡制动、赛道短时高强度制动这三类场景，对制动盘的要求差异极大，普通实心盘在连续制动后温度快速攀升，容易出现热衰退导致制动力矩下降，甚至引发制动抖动，这套通风结构的制动盘，首先在盘体内部设置了径向通风道，车辆行驶时气流顺着轮毂侧的进风口冲入通风道，顺着离心方向从盘体外缘甩出，能快速带走摩擦产生的热量，相比同尺寸实心盘，连续制动工况下的稳态温度可降低近三成，有效抑制热衰退的出现。盘体摩擦面的斜向划线与径向打孔设计，并非单纯的视觉装饰，划线结构可以在制动片与盘体贴合摩擦时，持续刮除制动片表面形成的摩擦材料碳化层，避免摩擦面出现光滑釉质层导致摩擦系数下降，同时划线能引导摩擦产生的粉尘顺着沟槽排出，减少粉尘在摩擦面间的堆积引发的制动异响；打孔结构一方面进一步增加了盘体的散热面积，另一方面可以快速排走制动时摩擦面产生的水汽，雨天行驶时能缩短制动初段的制动力建立时间，避免水滑效应导致的制动距离拉长。从安装边界来看，盘体中心的定位孔严格匹配轮毂轴头的配合公差，保证盘体旋转时的端面跳动量控制在工程允许范围内，避免高速制动时出现方向盘抖动；周向分布的安装螺栓孔位置与轮毂轴承座的安装点位完全对应，中心合头部位采用分体式连接结构，通过带缓冲衬套的螺栓与盘体连接，能减少制动时的热量向合头传导，降低轮毂轴承的工作温度，同时缓冲制动过程中的微小振动，减少制动噪音传递到驾驶舱。设计过程中重点平衡了散热性能、结构强度与重量控制，盘体的厚度选取兼顾了摩擦磨损余量与通风道的布置空间，打孔的孔径与分布密度经过反复校核，避免孔位过于密集导致盘体热应力集中出现开裂风险，划线的深度与角度既保证了排屑刮釉的效果，又不会过度切削摩擦面导致制动片的异常磨损。合头部位的安装凸台高度经过匹配，保证制动盘安装后与制动卡钳的相对位置准确，摩擦面的有效工作半径完全覆盖制动片的摩擦区域，避免出现偏磨、制动片边缘接触导致的制动力矩不足问题。
