管式桁架结构摩托车承载主车架设计

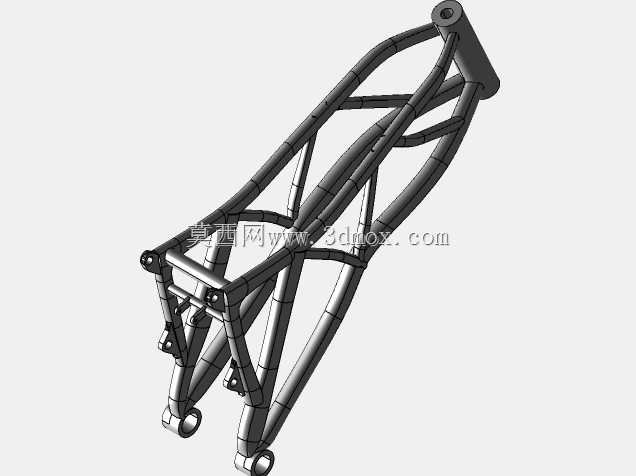

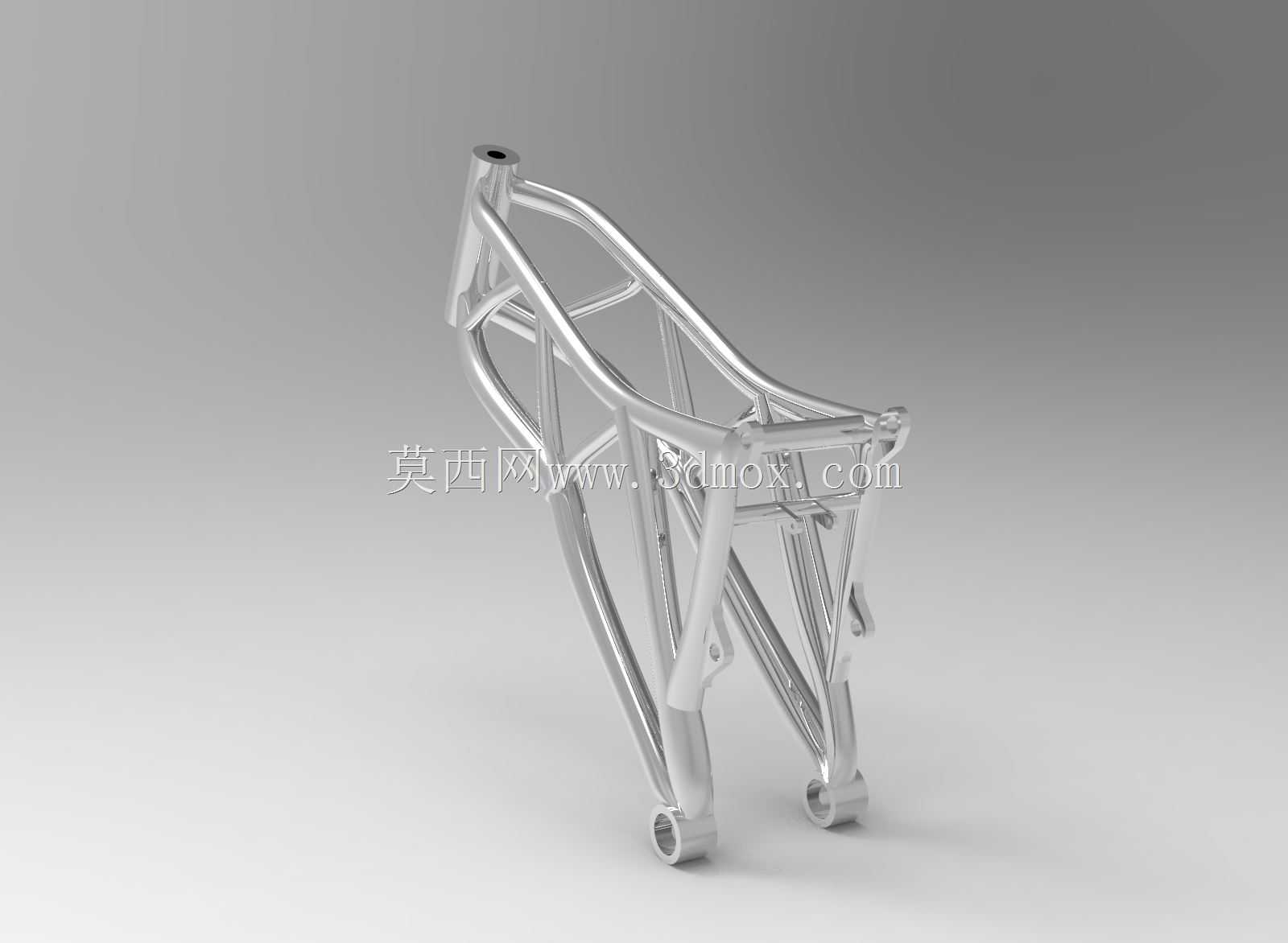

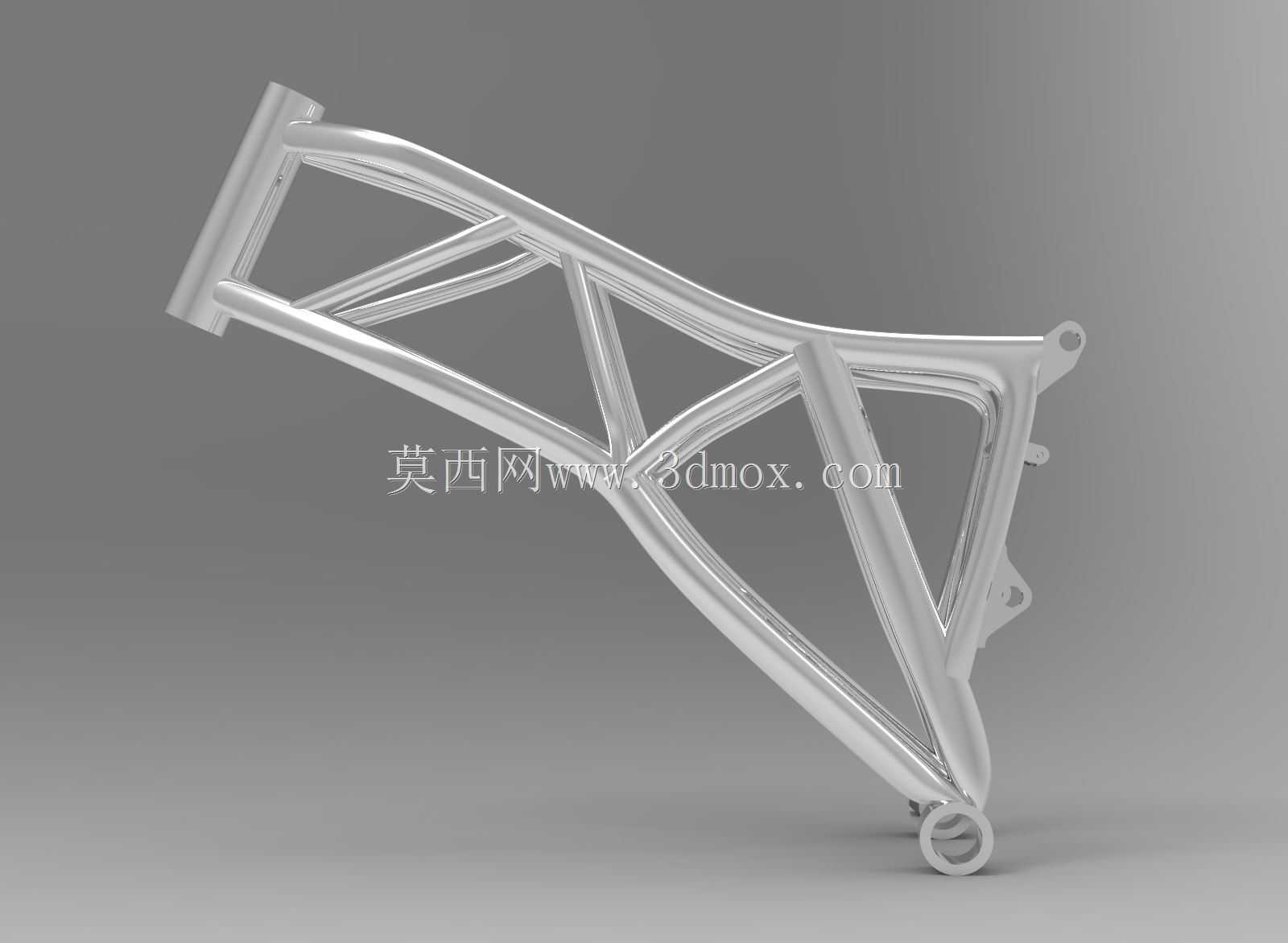

该管式桁架结构车架作为两轮机动车的核心承载基体，日常应用覆盖民用通勤摩托、定制改装机车、小排量越野车型的主体承载场景，是连接行走系统、动力总成、操控组件、外覆盖件的核心安装基准。从结构设计逻辑来看，整体采用多段圆管拼焊的桁架式构型，相比传统板式冲压车架，在同等自重下能获得更高的扭转刚度与弯曲载荷耐受能力，管材的排布完全顺着整车受力传递路径规划：车头立管位置作为转向受力的输入端，采用加厚壁管与多根斜向支撑管交汇焊接，将前轮传递的路面冲击、转向操作的侧向载荷均匀分散到主纵梁与侧支撑结构上，避免应力集中导致的焊缝开裂问题。车架中部的动力安装位预留了适配单缸小排量动力单元的安装支点，支点位置经过受力校核，能够承载发动机运转产生的振动载荷与输出扭矩的反作用力，同时预留了足够的散热间隙，避免动力单元热量长期传导导致管材强度下降。尾部的乘员承载段采用渐收的三角桁架结构，既能够满足后座乘员与尾部储物组件的承重需求，也能为后减震器、后摇臂的安装提供稳定的连接基准，安装边界上，车头立管的倾角、轴距尺寸、后摇臂铰接点位置都符合常规两轮车的通用安装规范，可直接适配同规格的前减震总成、后摇臂组件、制动与行走系统，不需要额外做安装位的二次改制。从实际使用场景的适配性来看，该桁架结构的管间间隙预留了充足的布线、布管空间，整车的线束、制动油管、燃油管路都可以顺着管材走向排布固定，避免管线与运动部件发生干涉。设计过程中针对不同位置的受力差异匹配了不同壁厚的管材，高载荷交汇区域采用厚壁管，辅助支撑区域采用薄壁管，在保证结构强度满足国标动态疲劳测试要求的前提下，尽可能控制整体自重，降低整车的整备质量，提升燃油经济性与操控灵活性。车架的所有焊接节点都做了圆弧过渡处理，避免直角焊缝带来的应力集中问题，表面处理可适配喷涂、电镀、阳极氧化等多种工艺，满足不同车型的外观与防腐需求。
