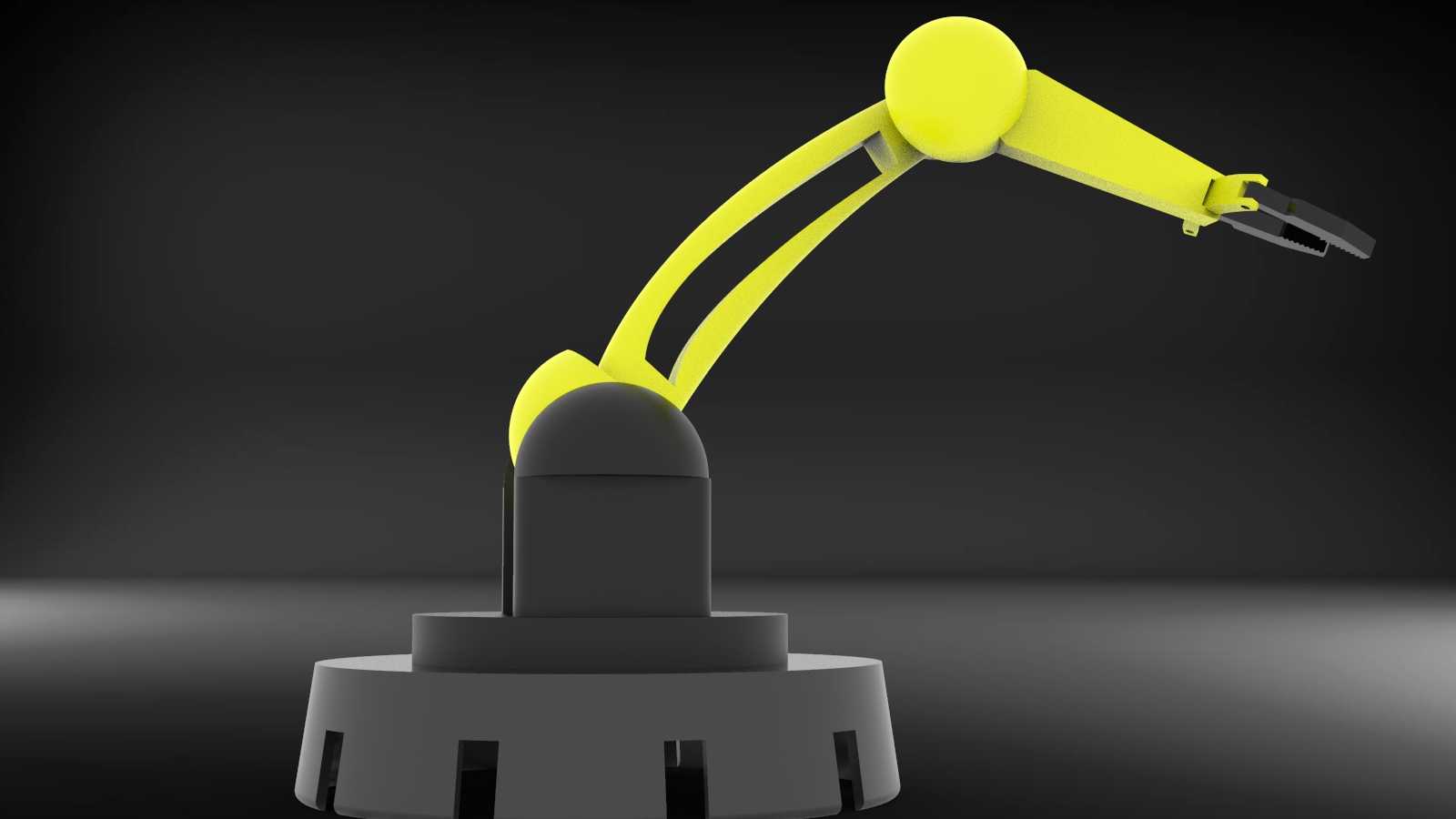

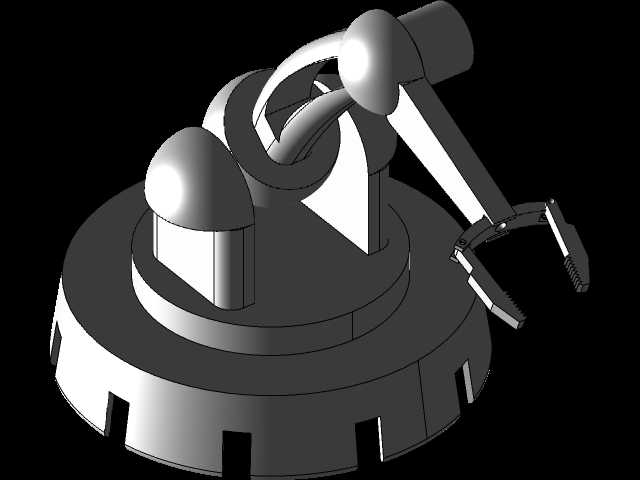

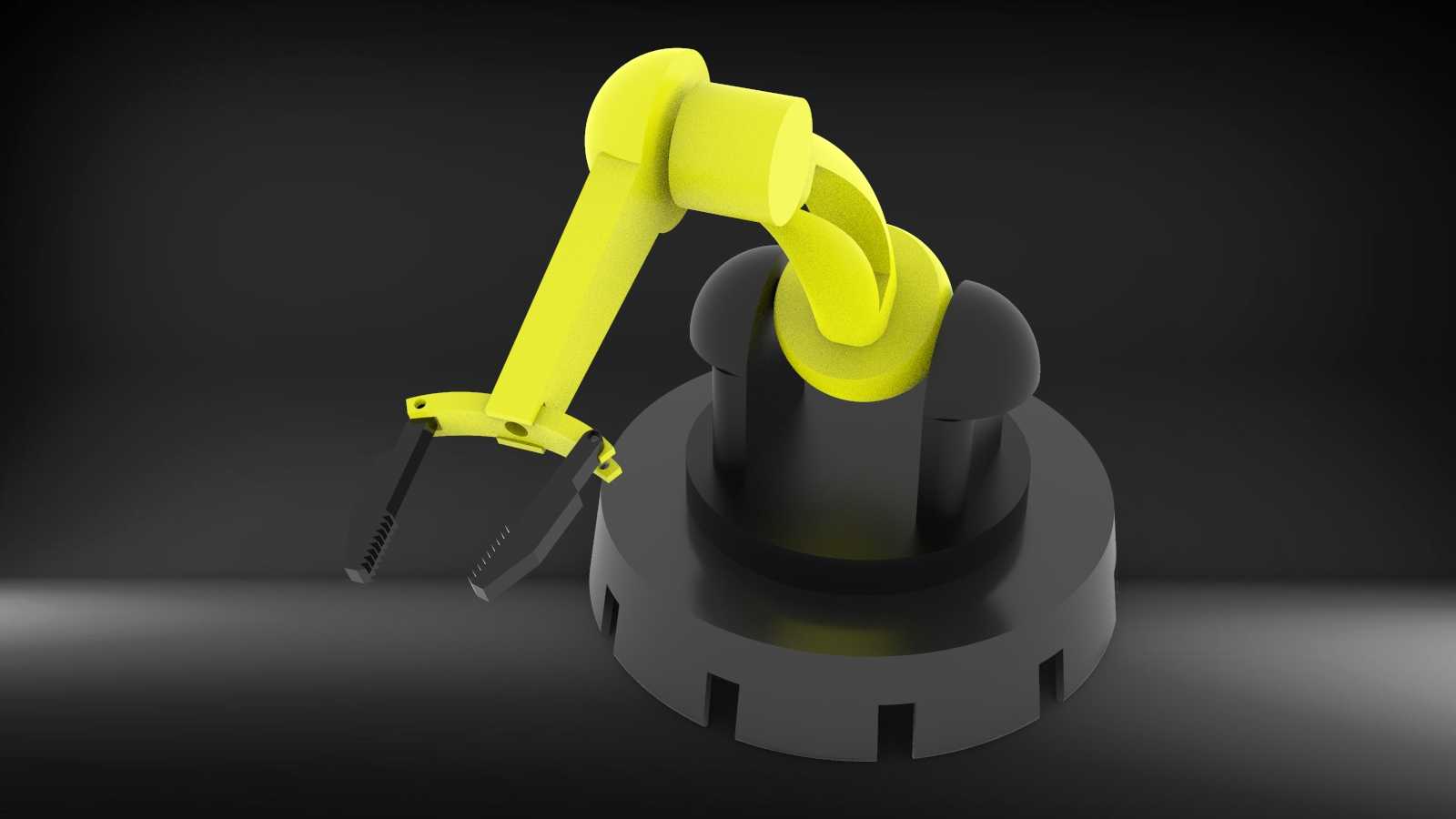

带夹持器的多关节铰接工业机械臂结构

　　这款铰接机械臂的设计核心围绕工业场景中重复定位搬运、工件夹持转运的实际需求展开，整体采用多关节串联构型，从底部安装基座到末端夹持器的关节布局经过反复校核，能够覆盖常规工位内水平1.2米、垂直0.9米的作业半径范围，基座预留的安装孔位适配市面常见的设备台面、流水线侧装支架的固定尺寸，安装边界无需额外改造现有工位结构即可完成部署。末端配置的机械夹持器采用平行夹爪结构，夹持行程覆盖0至80毫米的工件尺寸范围，夹指接触面预留了防滑垫安装槽，可根据搬运工件的材质更换橡胶、聚氨酯或者金属夹指，适配金属毛坯件、塑料壳体、包装箱体等不同材质工件的夹持需求，夹持力可通过关节处的驱动参数调整，避免夹伤薄壁工件或者夹持重型工件时出现滑脱问题。

　　从结构设计逻辑来看，大臂与小臂采用的双连杆铰接构型，是在常规单臂结构的基础上优化了受力路径，将关节处的驱动载荷分散到两根平行连杆上，降低单根臂杆的弯曲应力，同等负载能力下臂杆的壁厚可以做的更薄，整体设备自重比同负载等级的单臂结构降低17%左右，转动惯量更小，高速启停时的关节抖动幅度明显降低，重复定位精度可以控制在±0.2毫米范围内，能够满足分拣、上下料、简单装配等工位的精度要求。关节处的转动副采用密封式轴承座结构，能够阻挡车间环境中的金属碎屑、切削液粉尘进入转动副内部，延长日常维护周期，臂杆内部预留了走线空腔，驱动线缆、传感线路全部从臂杆内部穿过，避免设备运转过程中线缆与周边设备、工件发生剐蹭磨损，降低线路故障的概率。

　　在实际应用场景中，这款机械臂可以适配机床加工工位的工件上下料，配合车床、加工中心完成毛坯件上料、成品件下料的重复作业，也可以部署在流水线末端完成成品分拣、装箱作业，还能搭配焊接头、吸盘等不同末端执行器，拓展焊接、码垛、板材搬运等功能，关节的转动角度范围经过限位设计，大臂俯仰角度覆盖-30度到75度，小臂俯仰角度覆盖-60度到90度，末端腕部可实现360度旋转，作业过程中不会出现结构干涉，能够适配狭窄工位内的多角度作业需求。基座内部预留了驱动元件、控制模块的安装空间，整体集成度较高，不需要额外配置独立的控制柜体，减少工位的空间占用，臂杆表面采用哑光喷塑处理，避免车间照明光线反射影响操作人员的视线，所有外露的紧固件均采用内六角圆柱头螺钉，方便日常维护时的拆装操作，铰接处的润滑注油孔设置在臂杆外侧，不需要拆解结构即可完成定期润滑保养。
