车用涡轮增压装置三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:451785

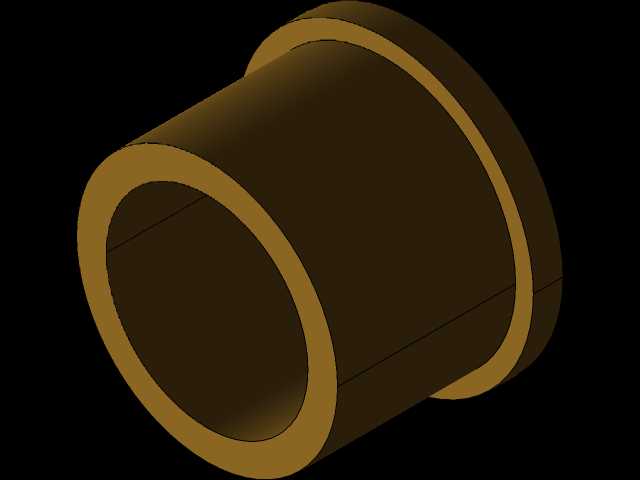

  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计
  • 车用涡轮增压装置三维结构设计

  这款增压装置主要面向大马力乘用车辆的动力升级场景,在高性能跑车、改装动力总成的民用车辆上应用广泛,核心作用是通过发动机排出的废气能量驱动涡轮端叶轮,同轴带动压气机端叶轮压缩进入气缸的新鲜空气,在不增加发动机排量的前提下提升进气充量,让燃油燃烧更充分,最终实现动力输出的大幅提升,同时优化低转速区间的扭矩响应特性,适配高负荷工况下的动力持续性需求。

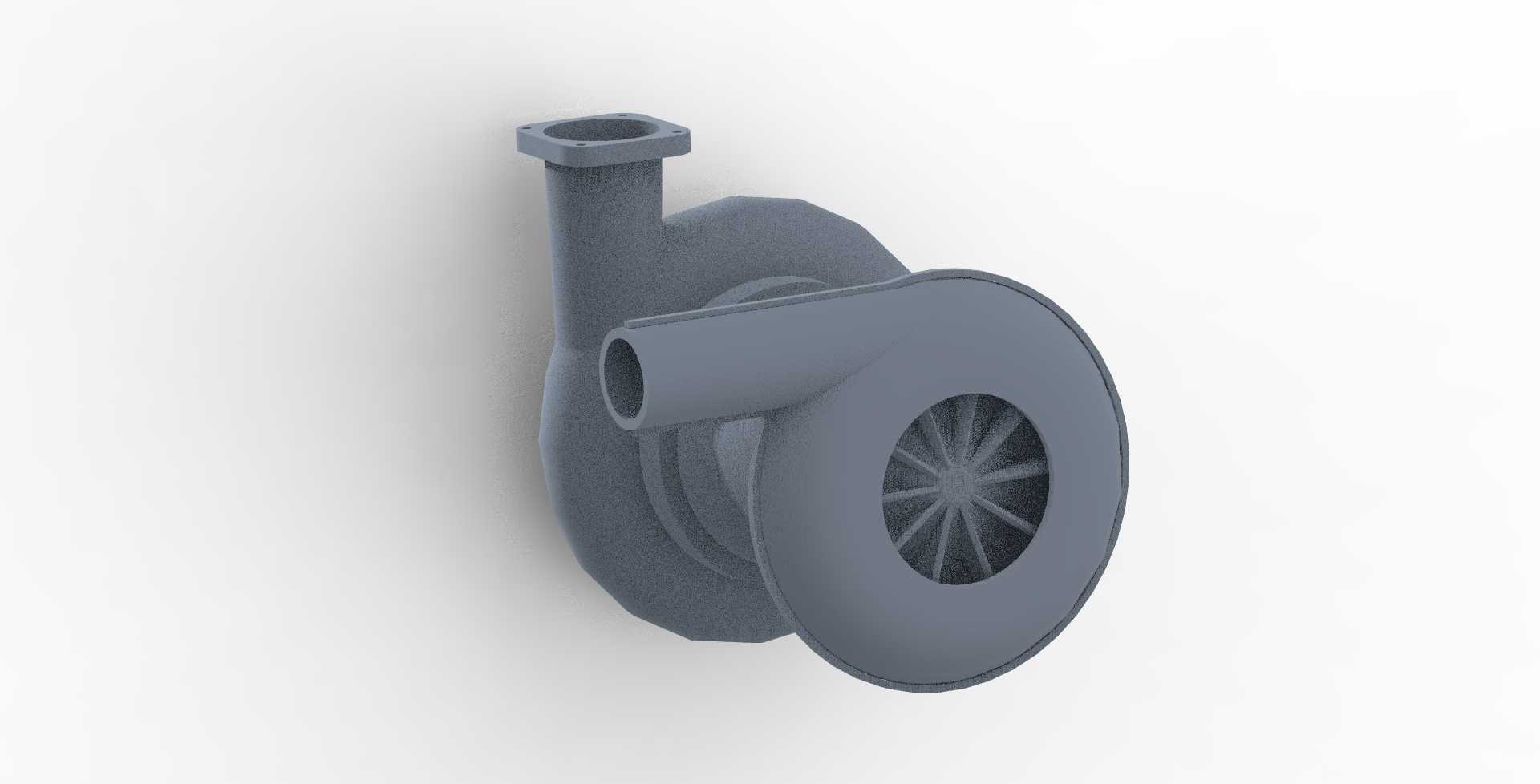

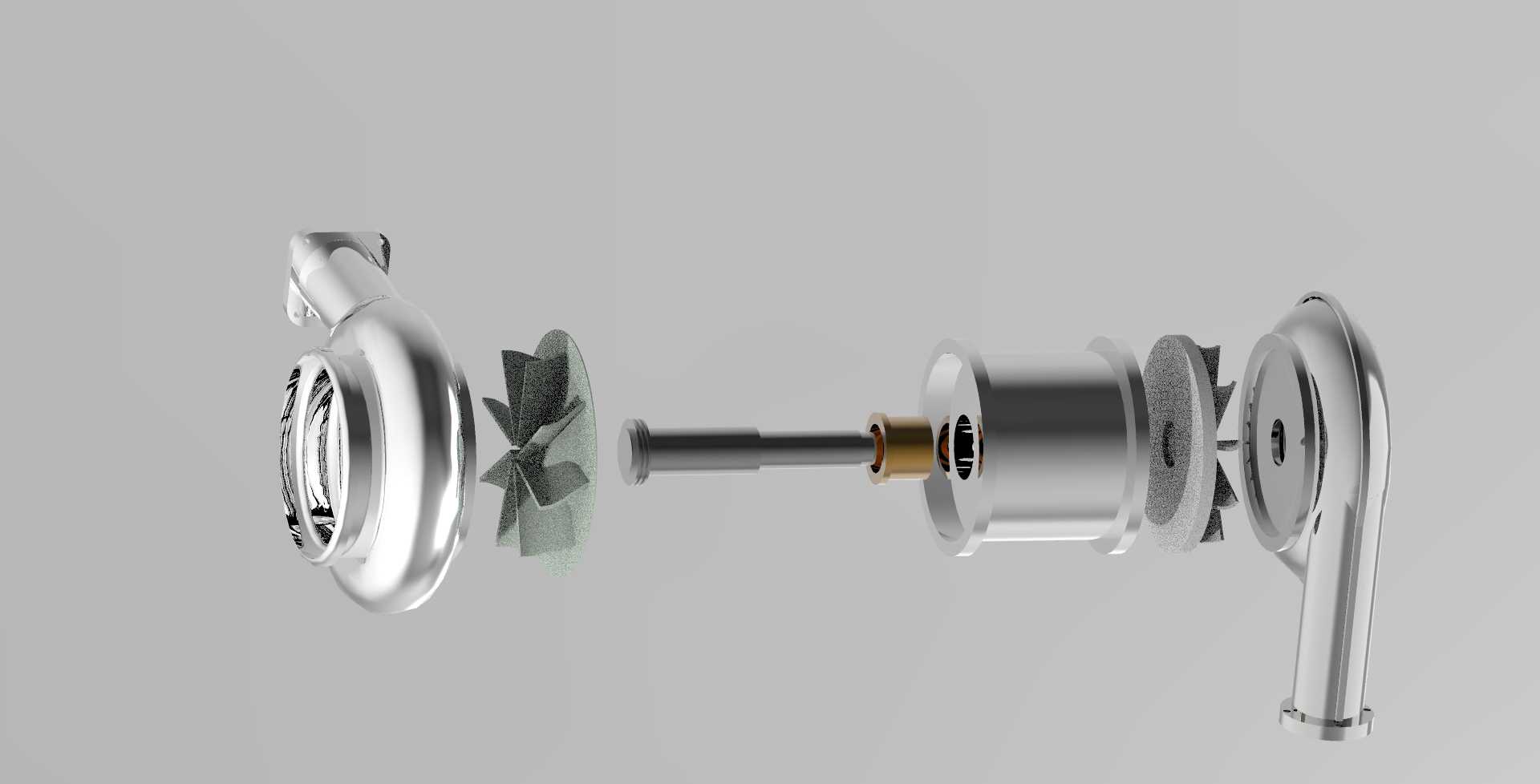

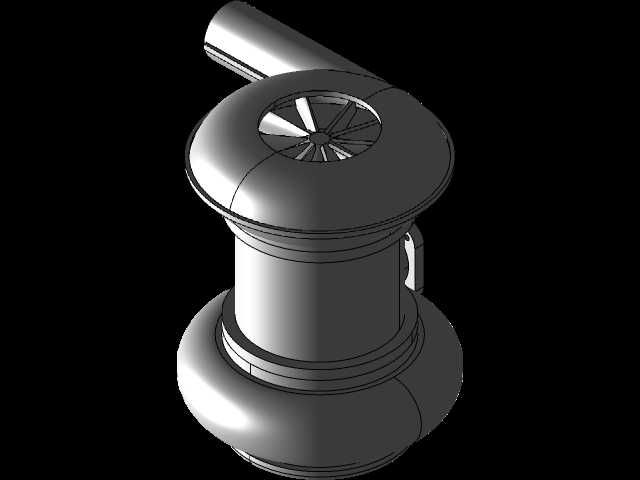

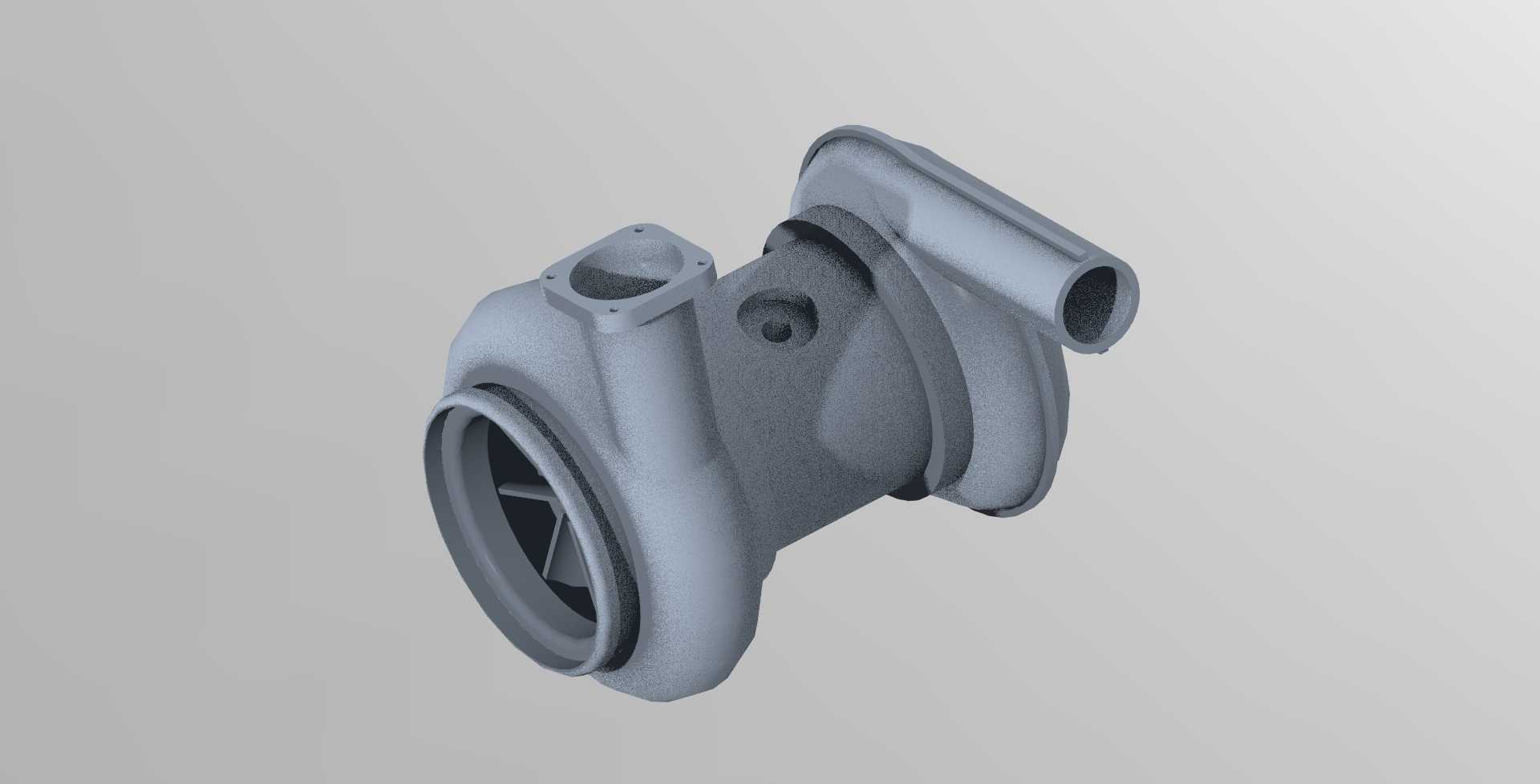

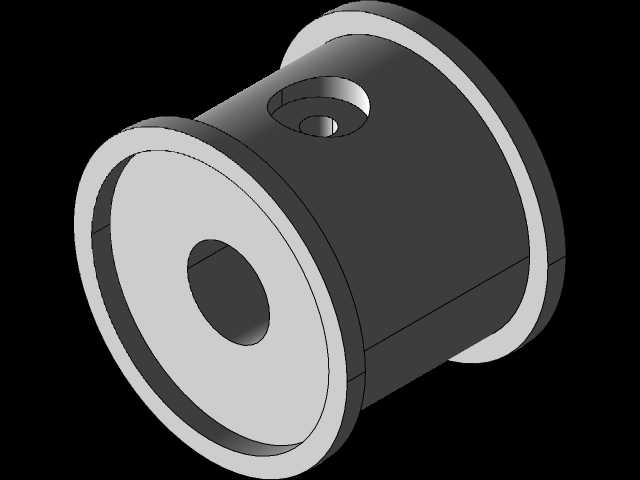

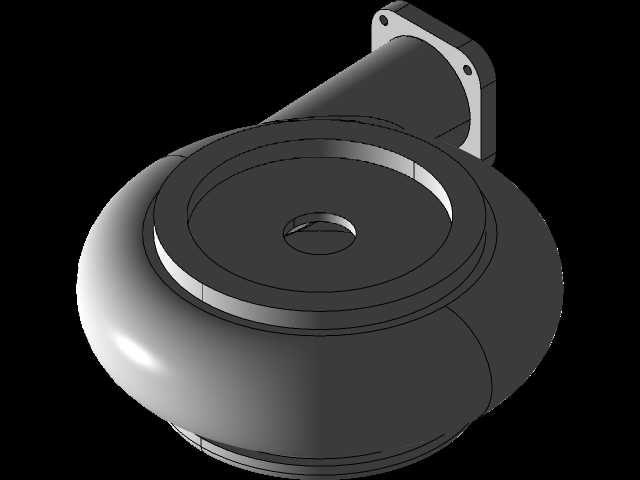

  从结构设计逻辑来看,整个装置采用双蜗壳分体式布局,涡轮端与压气机端通过中间的轴承壳体连接,壳体上预留的安装法兰分别对接发动机排气歧管、进气中冷管路,侧面的管状接口用于接入润滑与冷却油路,保证高速运转下的轴承润滑与散热需求。建模过程中优先保证了各流道的曲面顺滑度,压气机壳体内的流道采用渐扩式截面设计,减少压缩空气在流动过程中的压力损失,涡轮端的蜗壳截面则根据废气流量特性做了渐变收窄处理,最大化利用废气的脉冲能量驱动叶轮转动。

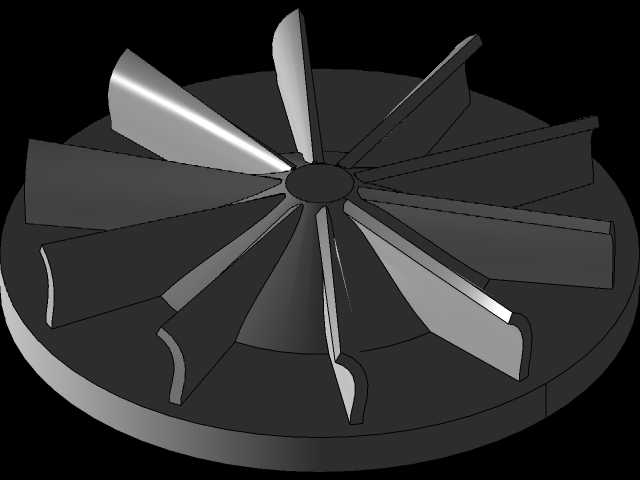

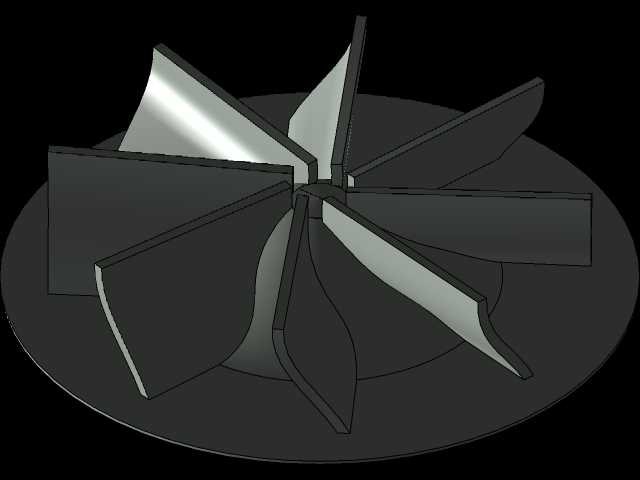

  安装边界方面,装置整体的轴向安装尺寸控制在适配主流直列四缸、V型六缸发动机的舱内布局要求,压气机端的进气接口、出气接口的法兰孔位按照通用改装件的安装规范做了标准化设计,涡轮端的法兰对接面预留了密封槽结构,避免高温高压废气出现泄漏。中间壳体的安装支脚位置做了加强筋处理,抵消叶轮高速运转带来的振动载荷,同时支脚的安装孔位预留了一定的调整余量,适配不同车型的安装支架固定需求。叶轮部分的叶片采用前倾后弯的气动造型,建模时严格控制了叶片的厚度分布,既保证高速旋转下的结构强度,又尽可能降低叶轮的转动惯量,让增压响应速度更快,减少涡轮迟滞带来的动力衔接断层问题。
