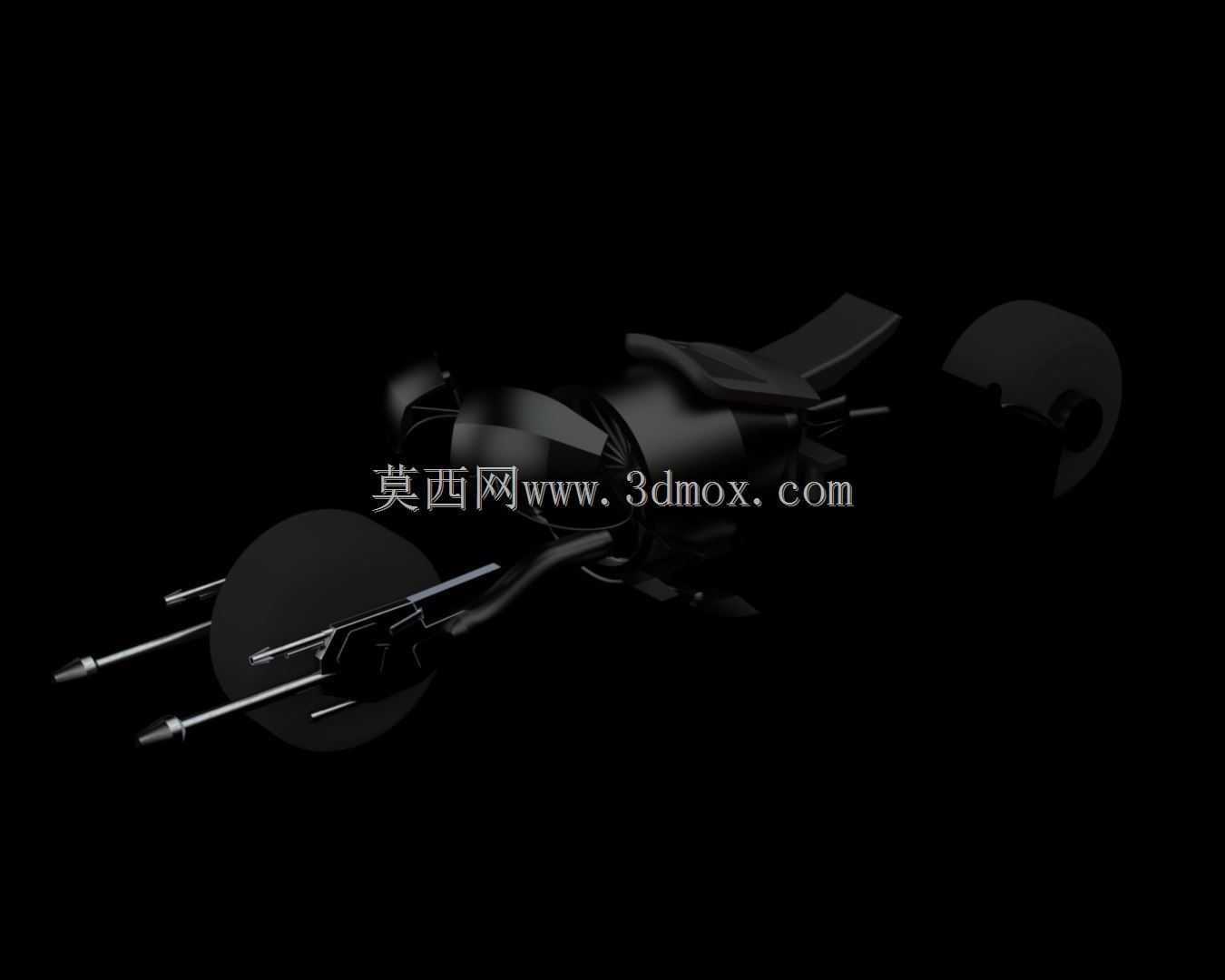

蝙蝠侠主题概念垂直轮载具结构设计

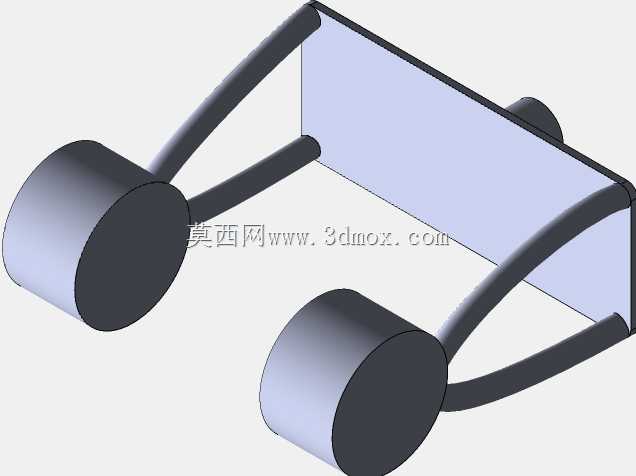

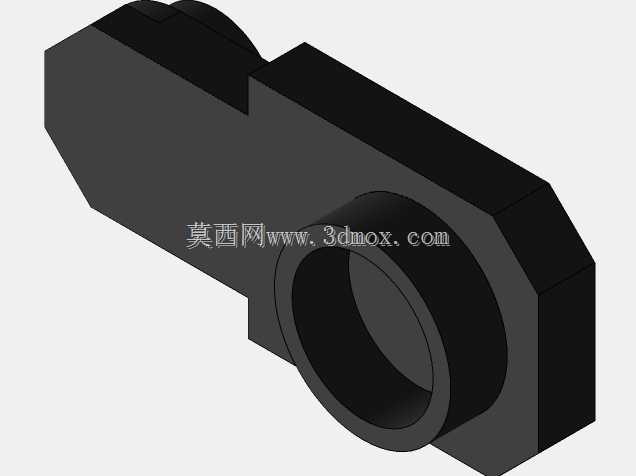

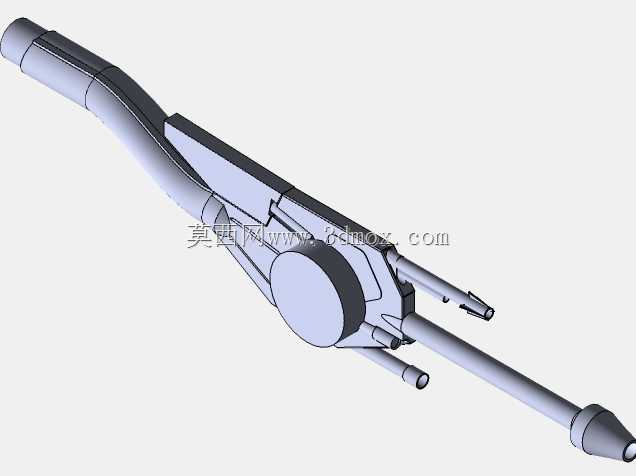

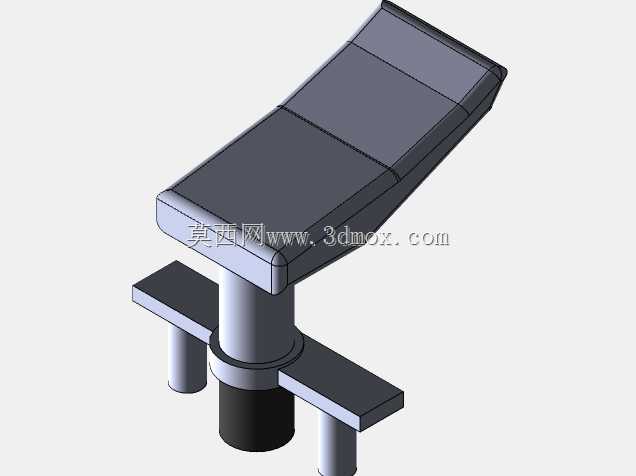

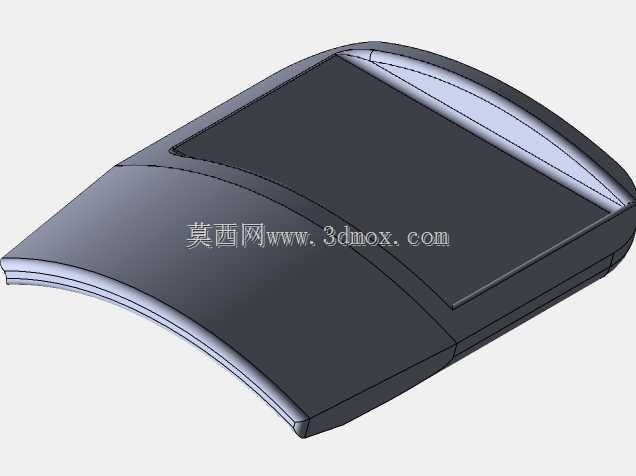

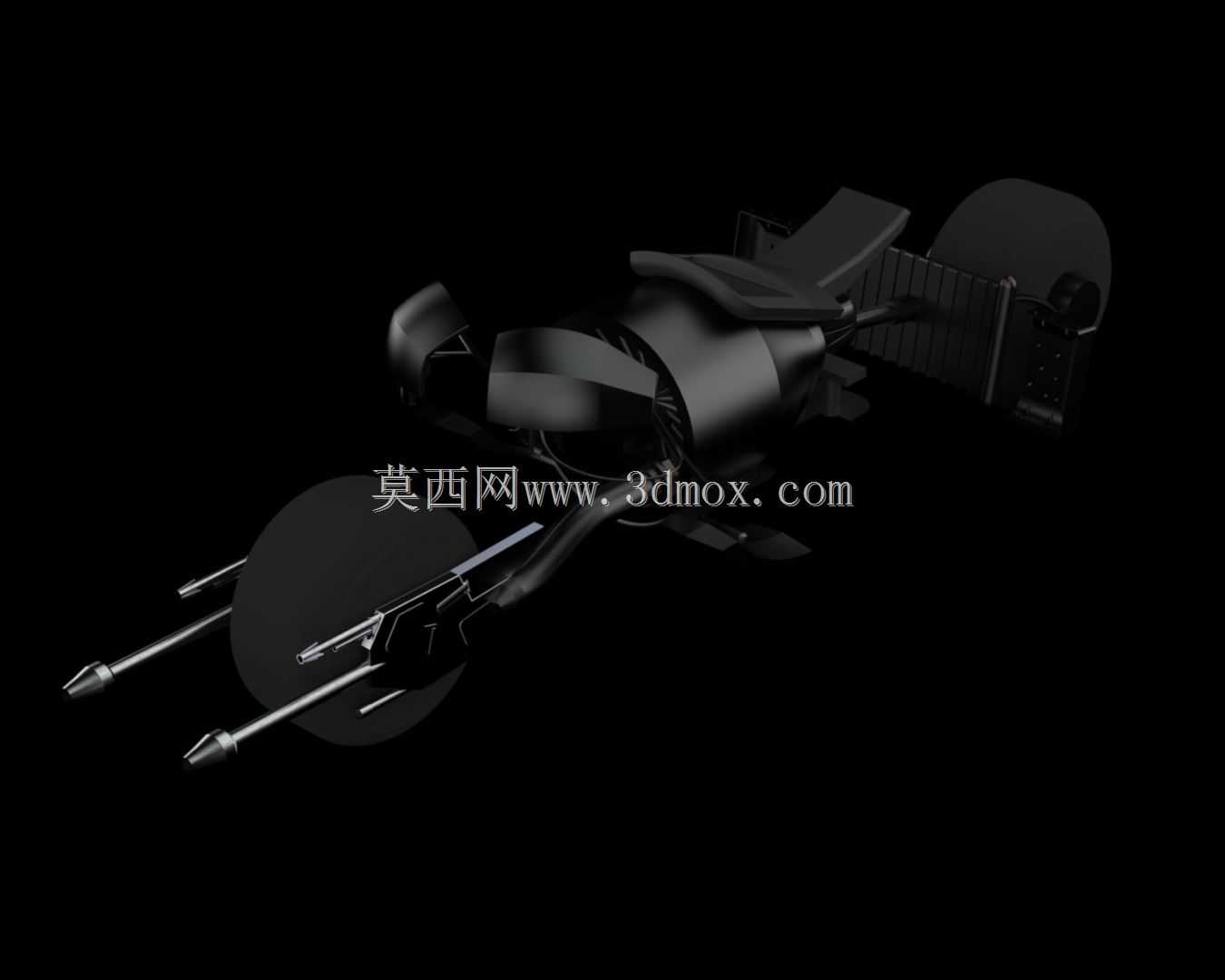

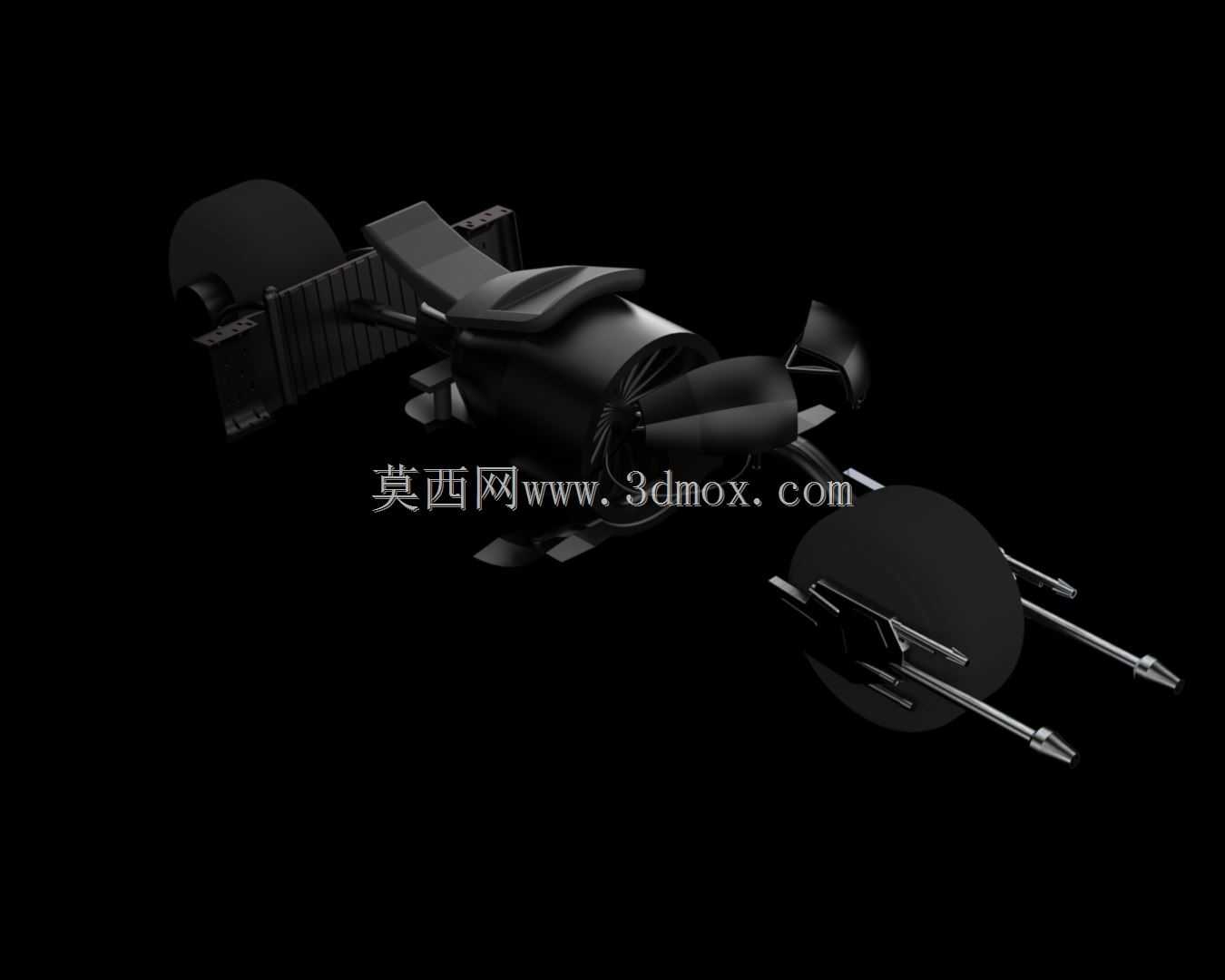

该载具为影视IP衍生的概念化两轮载具设计，核心采用垂直方向布置的旋转轮组结构，区别于常规自行车轮轴水平的布局形式，轮组旋转平面与载具纵向行驶平面呈垂直关系，在结构设计阶段需要重点解决轮组传动路径的转向适配问题，常规链条传动无法直接适配垂直轮的动力输入，设计中采用锥齿轮组完成动力传输方向的90度换向，将脚踏输入的水平轴向扭矩转换为垂直轮所需的垂直轴向扭矩，同时匹配定制化的轮组支撑臂结构，支撑臂采用一体化铝合金铣削成型方案，兼顾结构强度与造型的锐利线条需求。在实际应用场景层面，该载具主要面向影视道具展示、潮玩收藏展陈、主题乐园互动体验场景使用，不具备常规民用自行车的道路通行适配性，因此在设计过程中无需严格遵循民用自行车的尺寸规范与安全标准，可优先服务于造型还原度需求。从功能特性来看，载具集成了造型化的武器挂载结构，前部两侧的尖刺状构件为纯装饰性设计，未预留实际发射功能的安装空间，后部的动力舱造型为包覆式外壳，内部预留了小型轮毂电机的安装位，可根据展陈需求选装电动助力结构，降低静态展示转动态互动的改造成本。设计思路上完全参照影视原作的视觉比例进行三维重构，首先通过多帧影视截图提取载具的关键轮廓控制点，确定整体长宽高的边界尺寸：总长度控制在2.3米范围内，宽度控制在0.85米，高度控制在0.7米，确保整体比例与原作视觉感受一致，不会出现比例失调的问题。安装边界层面，轮组与支撑臂的连接采用定制法兰结构，法兰盘的螺栓孔位采用均布6孔设计，可适配不同尺寸的定制轮圈更换需求，座椅部分采用一体化包覆设计，底部预留标准的座椅安装导轨，可根据不同使用者的身高调整前后位置，调整行程为120毫米，满足不同展陈场景的互动使用需求。轮组的旋转间隙设计预留了15毫米的安全余量，避免垂直轮在旋转过程中与支撑臂、外壳结构发生运动干涉，外壳的分块设计充分考虑了3D打印制作的脱模角度，所有外露面的脱模角度控制在3度以上，降低小批量道具制作的后期打磨工作量。传动系统的锥齿轮组采用模数2的渐开线齿形，啮合间隙调整为0.1毫米，兼顾传动顺畅度与结构静音性，适配展陈场景下的低转速运行需求，不会出现明显的齿轮传动噪音。载具的重心布置经过反复调整，将电池、传动结构等较重的部件布置在载具纵向中心位置，垂直轮的接地点连线与重心垂线的偏移量控制在20毫米以内，确保静态放置时的稳定性，无需额外支撑结构即可保持直立状态，适配展陈场景的无支撑摆放需求。
