可快换托盘的无人机挂载配件结构

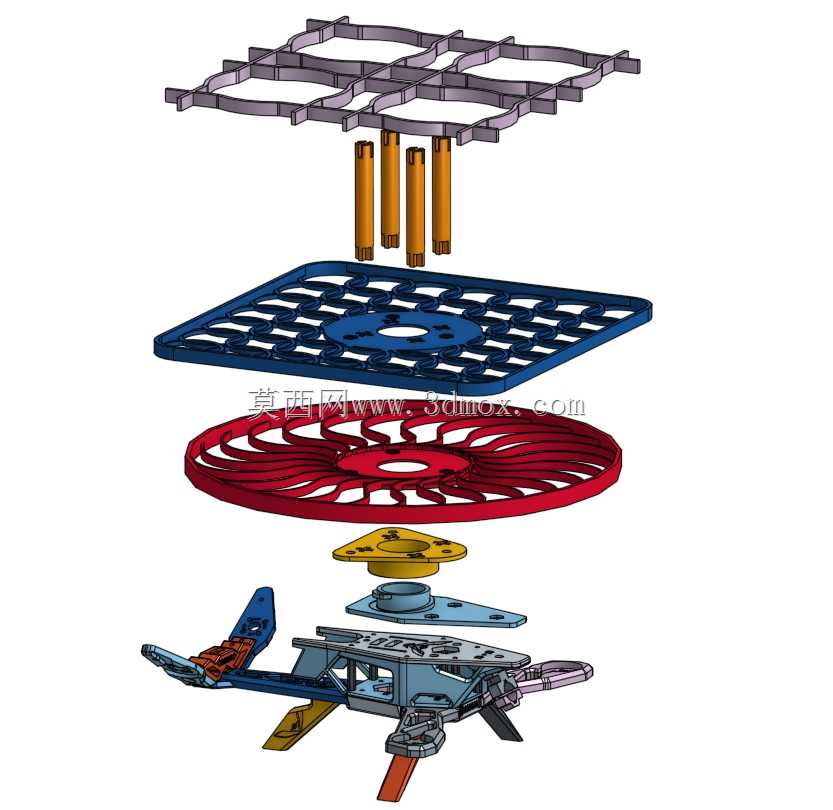

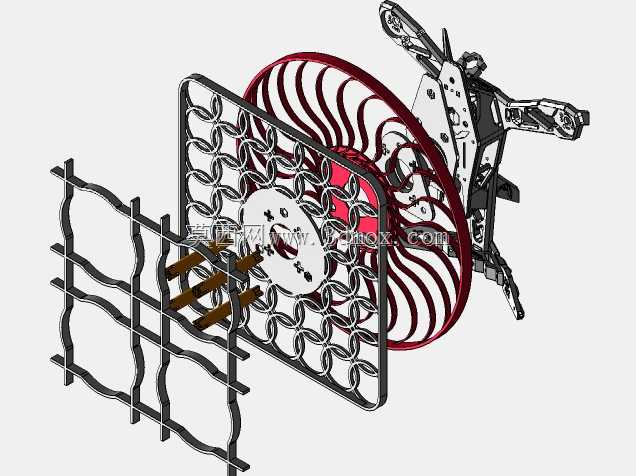

这套分体式挂载结构主要适配多旋翼无人机的底部拓展场景，针对体育场内的物资配送、小件物品转运需求设计，整套组件采用分层堆叠的安装逻辑，所有零件均可通过熔融沉积成型工艺完成3D打印，无需额外开模，小批量定制时的改造成本极低。最上层的格栅式框架为承力基础，通过四根等长的柱状支撑柱与下层蓝色镂空托盘基座连接，支撑柱两端做了定位凸台设计，装配时可直接卡入对应安装孔，无需额外粘接即可保证同轴度，避免安装后出现托盘偏斜的问题。蓝色基座作为中间过渡层，中心预留了标准四分之一圈规格的螺钉安装位，可直接匹配市面多数无人机底部的通用安装轮毂，基座表面做了满铺的镂空减重孔，在保证平面度的前提下尽可能降低整体自重，避免过多占用无人机的有效载荷。下层的红色轮辐式结构为快换托盘的对接接口，轮辐式的筋条布局可将托盘承载的重量均匀分散到整个基座平面，避免局部应力集中导致的结构断裂，中心的通孔与上层基座的安装位同轴，保证挂载后整体重心与无人机重心重合，减少飞行过程中的姿态偏移。红色接口下方设置了两层定位片，黄色定位片做了防呆缺口设计，更换托盘时无需反复对位，对准缺口卡入后即可完成周向定位，下方的浅蓝色定位片则承担轴向限位作用，卡入后可限制托盘的上下窜动，避免飞行过程中托盘脱落。最下层的主体结构为快换托盘的承载基体，图中展示的两款托盘分别适配披萨饼配送、小件服务物资转运两类场景，实际使用时可根据客户订单需求快速更换对应托盘，无需拆卸整套挂载结构，更换过程仅需对准定位接口卡入即可，单步操作耗时不超过十秒。整套结构的安装边界完全贴合主流消费级及行业级无人机的底部安装孔距，底板固定后不会突出无人机机身的最大外轮廓，避免飞行过程中剐蹭障碍物，所有配合面均做了0.2mm的安装间隙预留，适配3D打印的成型精度公差，打印完成后无需二次打磨即可顺利装配。支撑柱的长度可根据实际挂载需求更换，调整支撑柱长度即可适配不同高度的杯托、货篮等拓展配件，无需修改其余零件的结构，拓展性较强。
