碳纤维材质自由式FPV穿越机机架结构

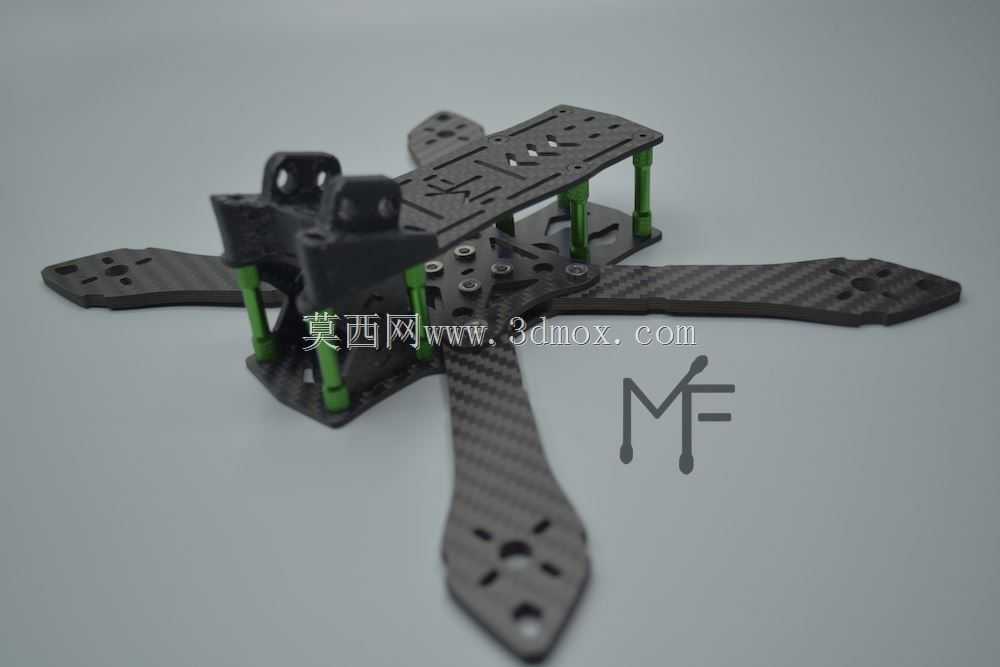

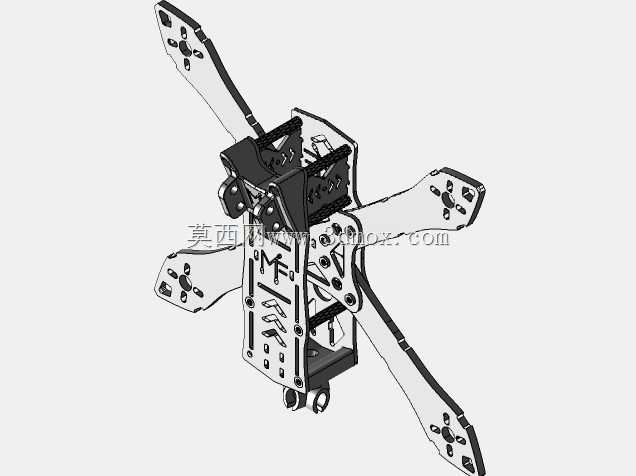

这款FPV机架采用X型四旋翼布局，主体结构选用高模量碳纤维板材经CNC精密切割成型，兼顾轻量化与抗冲击性能，适配竞速飞行、花式特技飞行以及近景航拍作业的实际使用需求。机架上下两层主安装板通过带减震胶圈的尼龙立柱连接，可有效过滤飞行过程中电机传递的高频振动，降低飞控、图传等电子元件的共振干扰，保障飞行姿态数据采集的稳定性。机臂采用一体化碳板裁切设计，臂端预留标准电机安装孔位，适配主流22系列无刷电机的安装尺寸，安装孔位做了沉台处理，电机固定螺丝可完全埋入板材表面，避免突出部分剐蹭飞行中的障碍物。机架前部预留摄像头与图传天线的安装位，可根据飞行需求调整摄像头俯仰角度，适配不同视场角的飞行拍摄需求；上层板中部预留飞控、电调的堆叠安装空间，孔位兼容主流30.5*30.5mm标准飞控安装孔距，同时预留了接收机、GPS模块的扩展安装位，满足不同配置的装机需求。机架的起落支撑结构与机臂做了一体化设计，机臂末端延伸段可在降落时起到缓冲支撑作用，无需额外加装厚重的起落架，进一步降低整机起飞重量。设计过程中针对炸机受力场景做了结构优化，机臂与中心板的连接位置做了圆弧过渡处理，避免应力集中导致的机臂断裂问题，碳板边缘做了倒角打磨处理，既减少飞行过程中的风阻，也能避免装机时划手。机架整体安装边界紧凑，整机轴距适配5寸螺旋桨的安装使用，预留的电调走线槽可将动力线规整收纳在两层板之间，减少线材外露带来的风阻与信号干扰问题。中心板上预留的电池绑带穿槽，可适配不同容量的锂聚合物电池固定，调整电池安装位置即可灵活调整整机重心，适配不同飞手的操作手感。机架的立柱连接点均匀分布在中心板四周，受力分布均匀，在做急转、翻滚等特技动作时，整体结构形变量极小，可保障动力输出的同轴度，提升飞行操控的精准度。
