四旋翼概念无人机机架结构设计

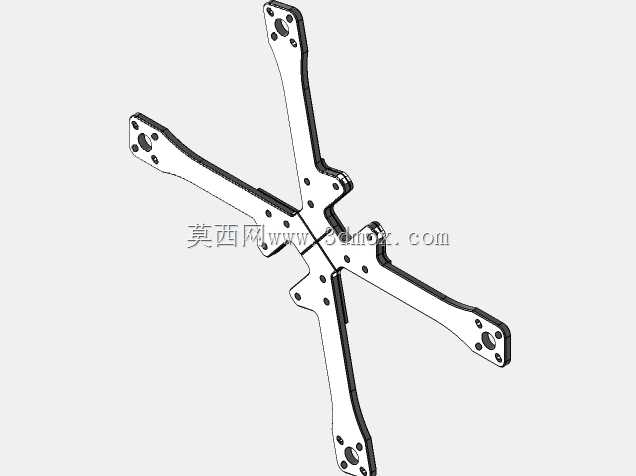

这款四旋翼机架采用X型对称布局设计，核心思路是在保证结构刚度的前提下尽可能降低整机自重，适配消费级航拍、小型作业载荷的飞行场景使用。从结构布局来看，四个机臂从中心集成板向外等角度延伸，相邻机臂夹角为90度，这种布局能让四个旋翼的升力作用点均匀分布在中心板四周，飞行过程中姿态调整时的力矩输出更均衡，不会出现单侧力矩不足导致的姿态偏移问题。机臂主体采用等强度变截面设计，靠近中心板的连接段截面宽度更大，向末端电机安装位逐步收窄，既可以抵消机臂根部承受的最大弯曲力矩，也能减少机臂末端的无效重量，降低飞行时的转动惯量，提升姿态响应速度。机臂上预留的多层安装孔位，靠近中心段的孔位用于机臂与中心板的锁紧固定，采用多螺栓分布式固定，避免单点连接出现的应力集中，长期起降振动下也不会出现连接松动；机臂末端的孔组完全匹配主流无刷电机的安装孔距，不需要额外打孔改装就能直接固定电机，电机安装位周边做了局部加厚处理，抵消电机高速转动带来的振动疲劳。中心板区域采用分层叠装设计思路，上下两层板之间预留足够的安装空间，可以容纳飞控板、电调、电池、信号接收机等核心电子元件，板上预留的通用安装孔位支持不同尺寸的飞控模块固定，不需要额外制作转接件。机架整体的安装边界充分考虑了旋翼转动的安全间隙，机臂长度经过匹配计算，搭配对应尺寸螺旋桨时，相邻桨叶转动时不会出现打桨问题，同时整机对角线尺寸控制在合理范围，既保证飞行稳定性，也不会因为尺寸过大影响便携性。从实际使用场景来看，这款机架既可以用于航模爱好者的DIY组装飞行，也能作为小型作业无人机的承载基础，挂载轻量化的航拍模块、小型传感设备完成近景拍摄、环境数据采集等任务。结构设计上所有棱边都做了倒角处理，没有尖锐的应力集中点，日常组装、携带过程中不会划伤操作人员，也能减少磕碰带来的结构损伤。机臂与中心板的连接位置做了定位止口设计，组装时不需要反复调整对齐角度，就能保证四个机臂的位置精度，降低组装过程中的调试难度，即使是没有丰富组装经验的使用者，也能快速完成机架的拼接装配。
