SolidWorks设计的涡轮泵结构

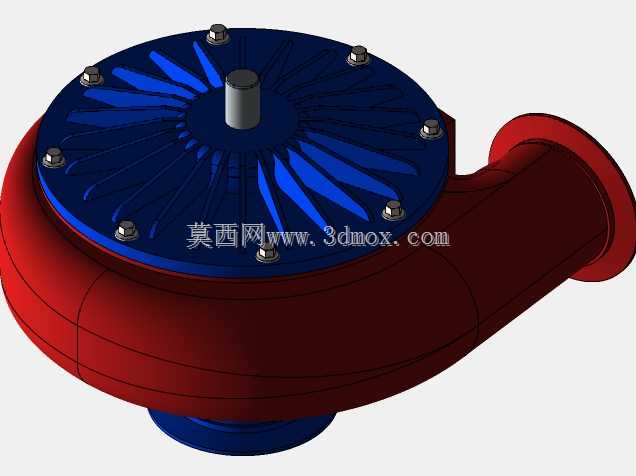

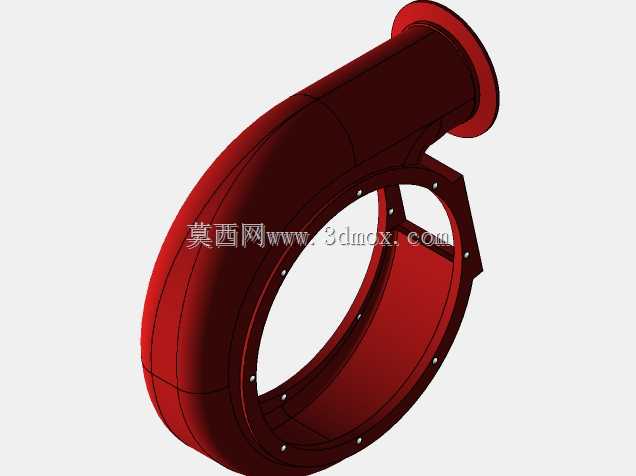

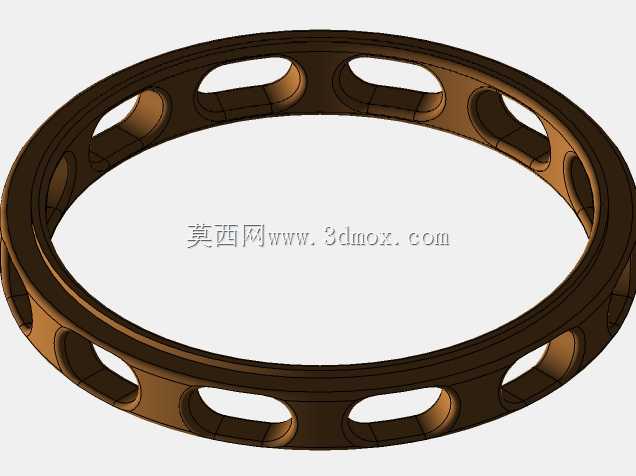

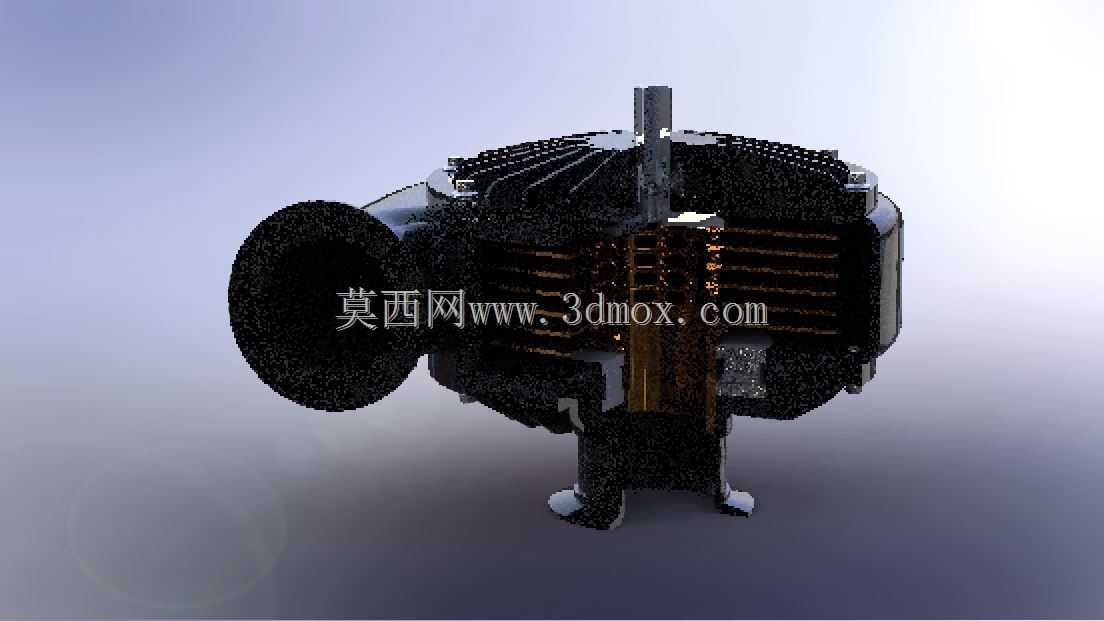

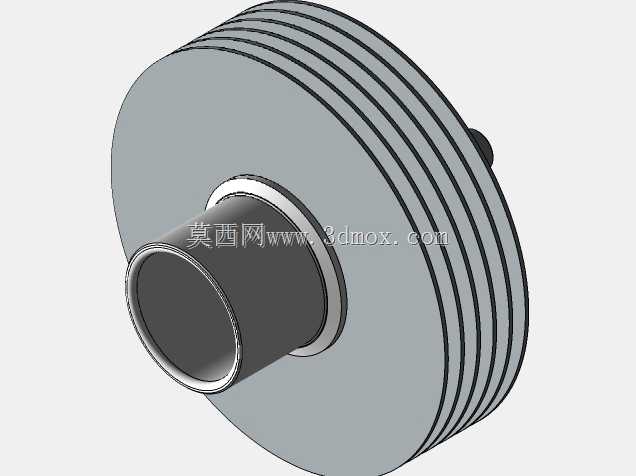

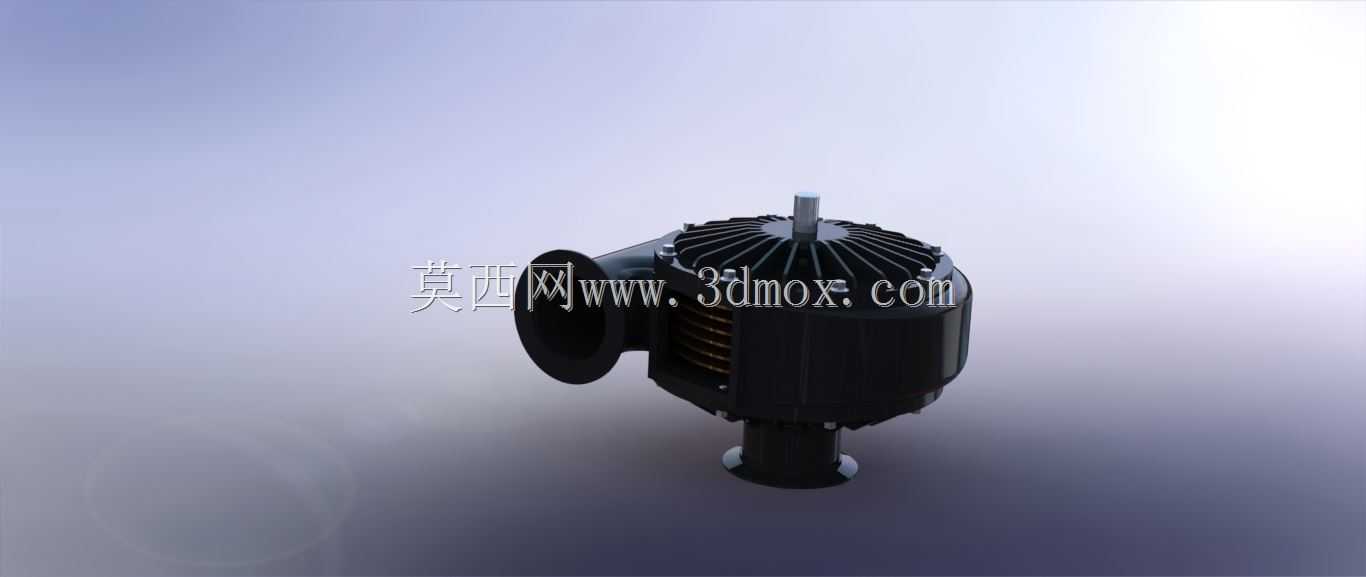

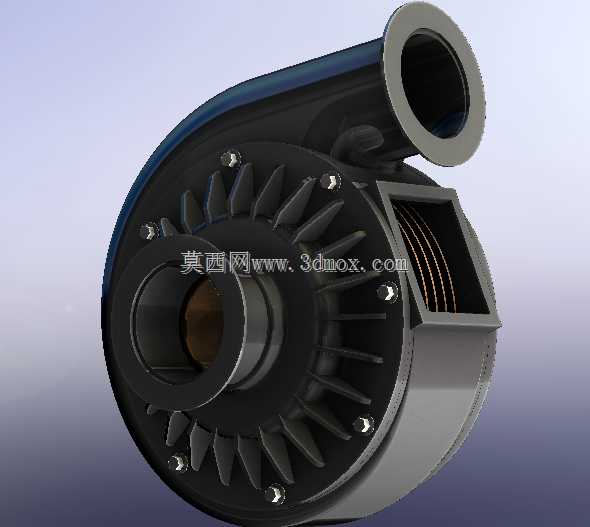

这款涡轮泵的三维结构设计，核心围绕流体输送工况的实际需求展开，在工业生产场景中，这类泵体常被用于小流量高扬程的流体输送环节，比如化工流程里的腐蚀性介质输送、小型动力系统的燃油供给、实验室流体回路的动力供给等场景，对泵体的运行稳定性、流体效率都有较高要求。从结构设计思路来看，这款泵采用了侧置方形进气接口与切向圆形出气流道的布局，蜗壳型线的设计匹配了叶轮的叶片出口角，能够最大程度减少流体在壳体内的湍流损失，叶轮采用径向直叶片搭配外围导流筋的结构，既保证了高速旋转下的结构强度，也能让流体在叶轮腔体内获得足够的动能，再通过蜗壳的渐扩流道将动能转化为压力能，实现流体的加压输出。在安装边界的考量上，泵体的主体安装面设置在叶轮侧的端盖位置，端盖上均匀分布的紧固螺栓孔位，能够保证泵体与驱动端的连接同轴度，避免高速运转时出现径向跳动，侧置的方形接口采用平面法兰连接形式，接口的安装平面与泵体主轴轴线保持垂直，能够方便管路的对接安装，切向布置的圆形出口流道，其轴线与泵体主轴轴线处于同一水平面，能够减少出口管路的弯折损失，同时也能降低泵体运行时的管路振动传导。从功能特性来看，这款涡轮泵的叶轮与壳体之间预留了合理的运转间隙，既避免了高速旋转时的动静部件摩擦，也能控制间隙泄漏量，保证泵体的容积效率，泵体的壳体采用分体式结构，分为蜗壳主体与前端盖两部分，通过周向布置的螺栓进行紧固，方便后期的维护拆解与叶轮清理，进出口的流道内壁做了顺滑过渡处理，没有明显的结构棱角，能够减少流体在流道内的阻力损失，降低泵体运行时的噪音水平。在实际选型适配时，需要结合输送介质的特性、所需的扬程流量参数匹配对应的驱动转速，同时要保证安装基座的平面度，避免泵体连接后出现应力变形，影响轴承与密封件的使用寿命，这款结构的设计也兼顾了轻量化需求，壳体的壁厚设置在满足强度要求的合理区间，在保证承压能力的同时控制了整体重量，适合对安装重量有要求的配套设备使用。
