重载平板式万向旋转工业脚轮结构

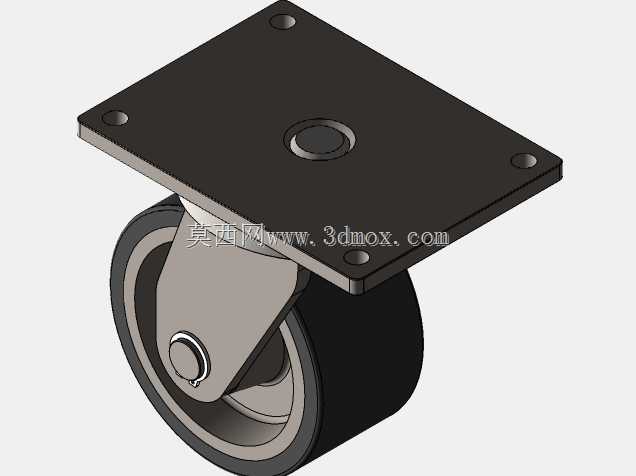

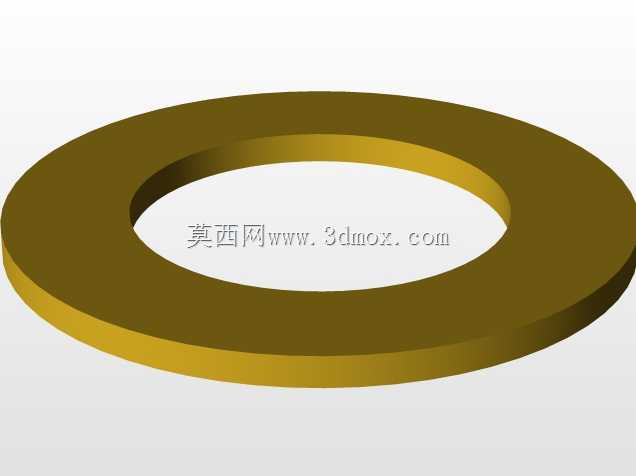

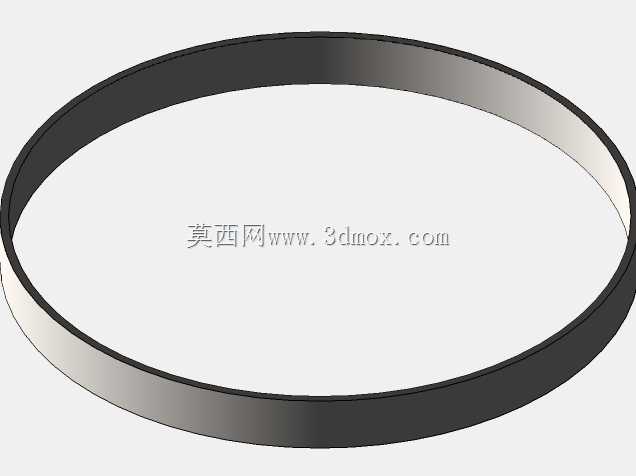

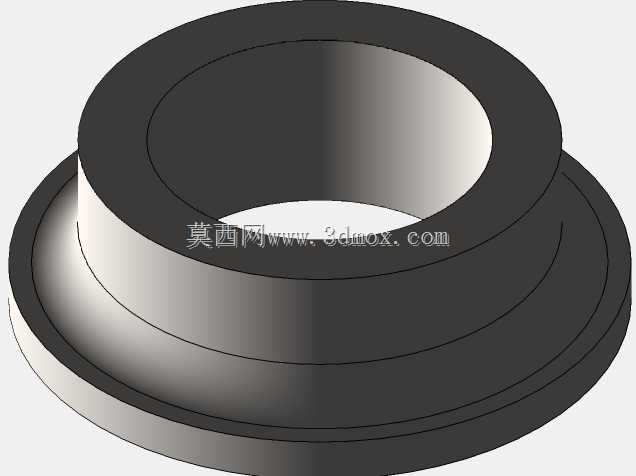

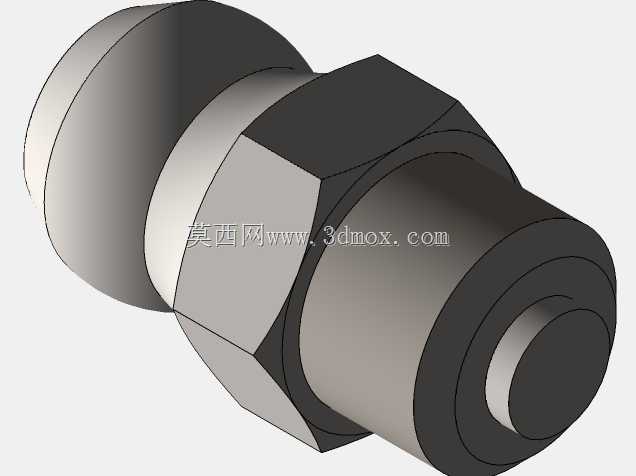

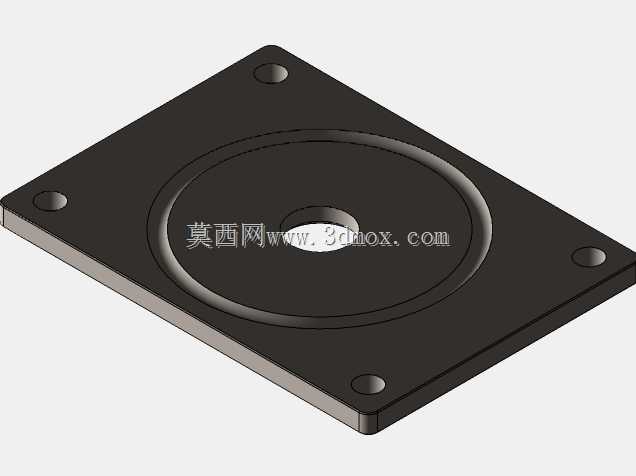

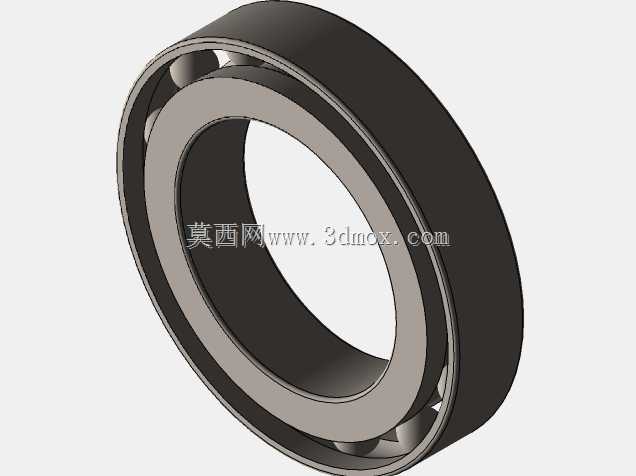

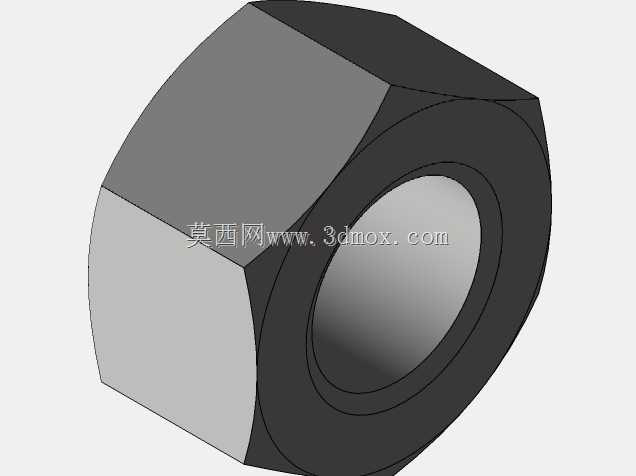

　　这款平板安装式万向脚轮，主要面向工业场景中需要频繁移位、转向的中小型设备配套使用，常见于车间周转工装车、轻型自动化设备机架、仓储移动货架、实验室检测仪器台等需要灵活移位同时承载稳定的工况。从结构设计来看，顶部采用方形法兰安装板，板体预留四个沉头安装孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，沉孔设计能让螺栓头完全没入板体平面，避免螺栓突出干涉设备底板贴合，保证安装后整个轮组与设备底面完全贴合，不会出现局部应力集中的问题。安装板下方的回转支撑结构采用内置回转副的设计，转向支架与安装板之间通过中心销轴连接，可实现360度水平方向自由旋转，转向过程中支架与安装板的接触面做了减摩处理，即使在带载状态下转向也不会出现卡滞，

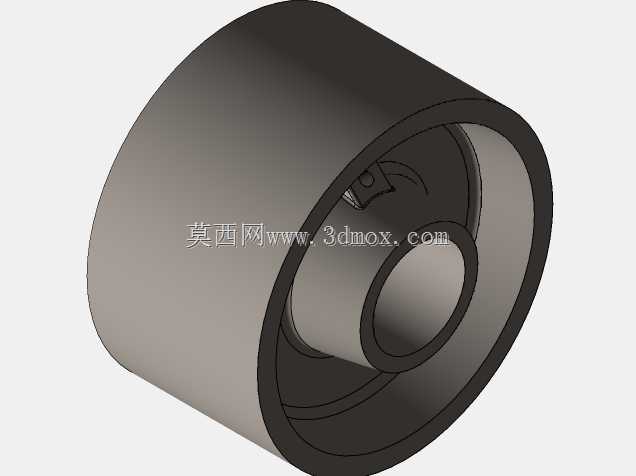

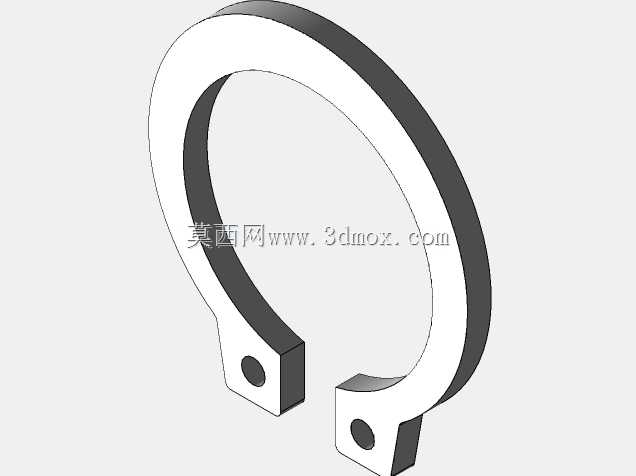

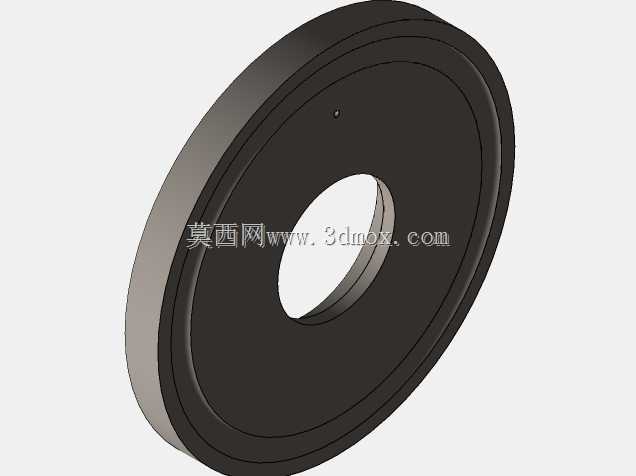

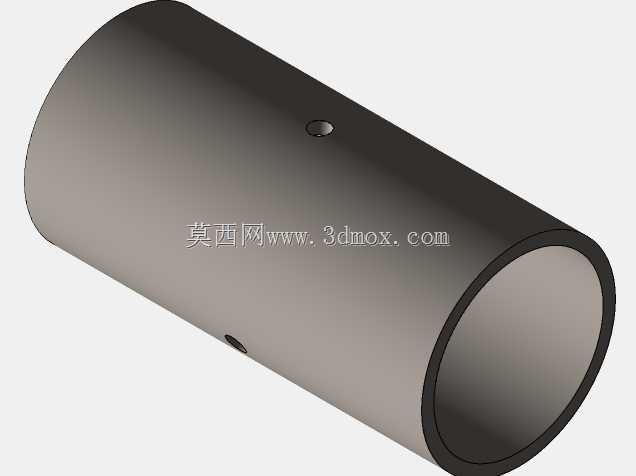

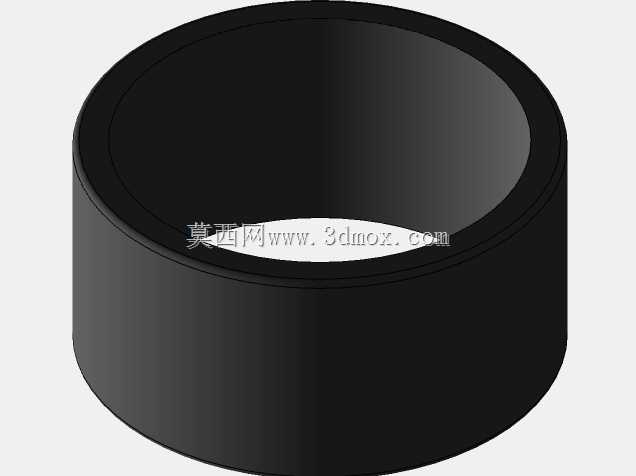

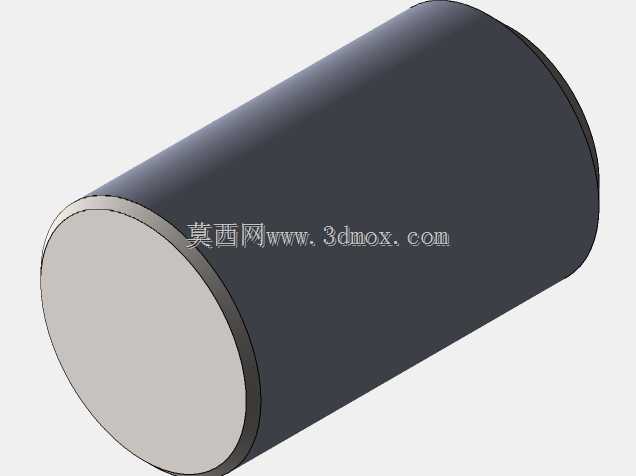

　　转向阻力控制在合理区间，人工推移设备时不需要施加过大的侧向力就能完成转向动作。轮体部分采用单轮宽幅设计，轮面材质选用高耐磨的硬质复合材质，轮芯为金属支撑结构，外层包覆耐磨层，既保证了轮体的径向承载能力，又能降低滚动过程中的噪音，同时对车间环氧地坪、水泥地面都有较好的适配性，不会在地面留下明显的压痕或滚动划痕。轮体与转向支架之间通过轮轴连接，轮轴两端采用卡簧限位结构，装配时不需要额外的焊接或铆接工序，后期维护更换轮体时只需要拆下卡簧就能抽出轮轴，快速完成易损件更换。从安装边界尺寸来看，方形安装板的孔位布局符合通用工业脚轮的安装孔距规范，可直接替换同规格的传统脚轮，不需要对设备底部的安装孔位做二次加工；

　　轮组的总高度控制在常规重载脚轮的标准高度区间，安装后设备底部离地面的间隙符合安全规范，不会因为间隙过小导致推移过程中设备底部剐蹭地面凸起，也不会因为间隙过大导致设备整体重心过高影响稳定性。在实际选型使用时，这类脚轮通常四个为一组配套使用，根据设备总重量选择对应单轮承载的型号，安装时需要保证四个脚轮的安装面处于同一水平面，避免单个脚轮受力过载导致轮轴变形或回转结构损坏。设计建模过程中，需要重点关注回转副的配合间隙，间隙过大会导致转向过程中出现旷量，设备推移时会产生晃动；间隙过小则会导致转向阻力过大，甚至在粉尘较多的车间环境中因为积尘出现卡滞。轮体与支架之间的轮轴配合需要选用合适的公差带，既要保证轮体转动灵活，又要避免轮体出现轴向窜动。

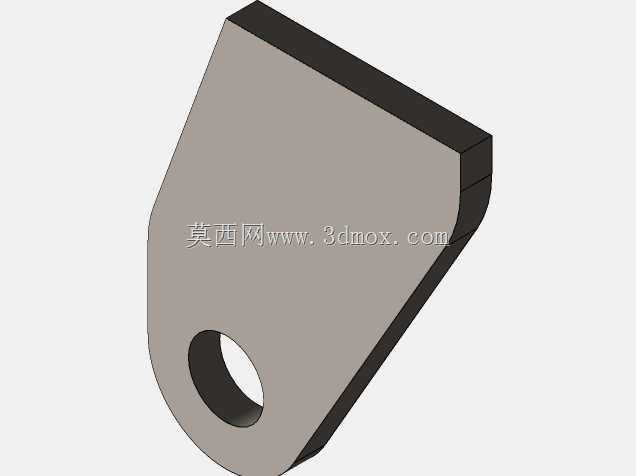

　　另外安装板的厚度需要根据额定承载做强度校核，保证在满载冲击工况下安装板不会出现弯曲变形，四个安装孔的位置度需要严格控制，避免现场安装时出现孔位错位无法装配的问题。宽幅轮面的设计相比窄轮，同等轮径下承载能力更高，同时单位面积对地面的压强更小，适合在地面平整度一般的车间环境使用，遇到地面小的缝隙或凸起时，通过性更好，不会出现卡轮的情况。转向支架的外形采用圆弧过渡设计，没有突出的尖锐棱角，避免设备移位过程中剐蹭操作人员的裤腿或周边设备，支架的板材厚度经过强度校核，在承受侧向冲击力时不会出现变形，保证转向结构始终处于正常工作状态。
