星型航空活塞动力装置结构设计

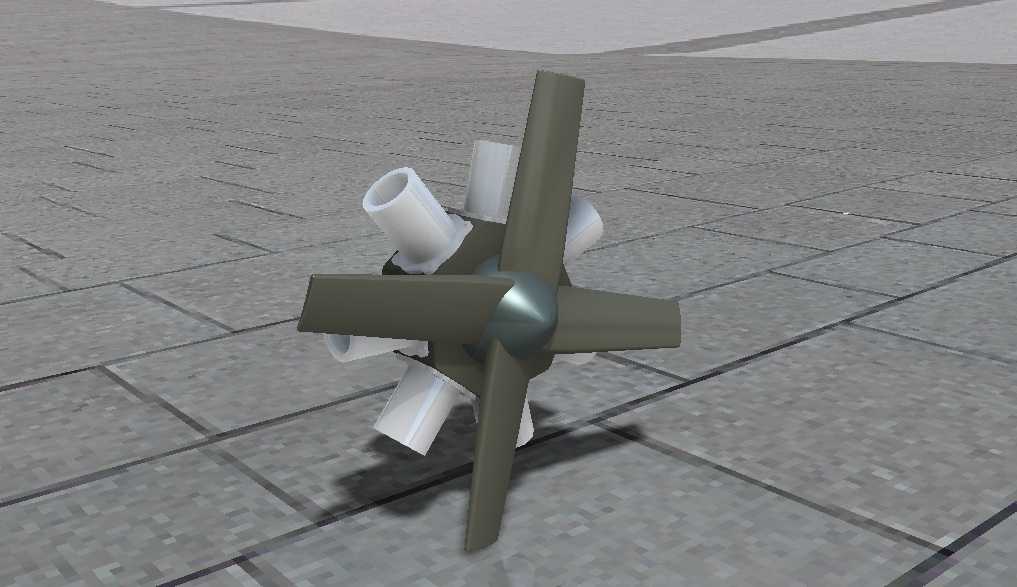

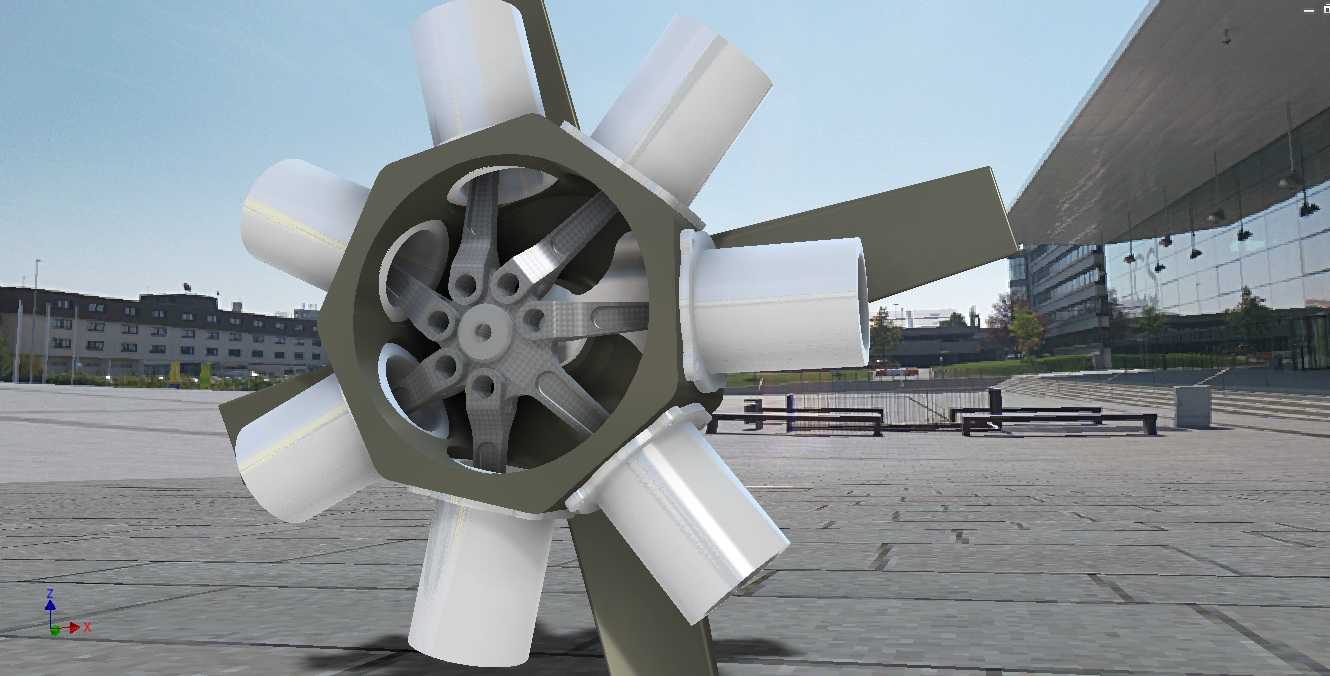

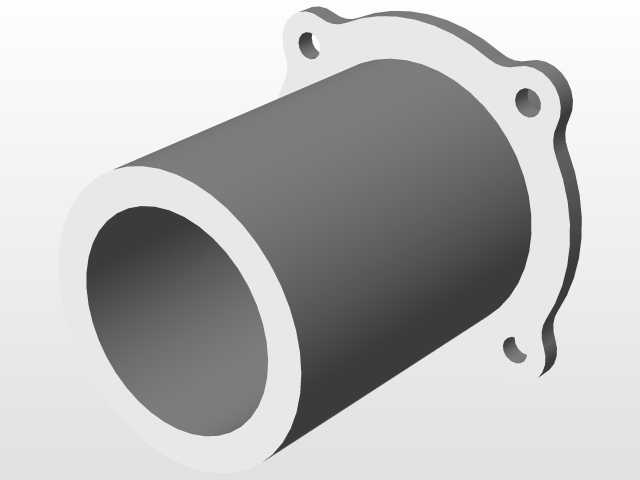

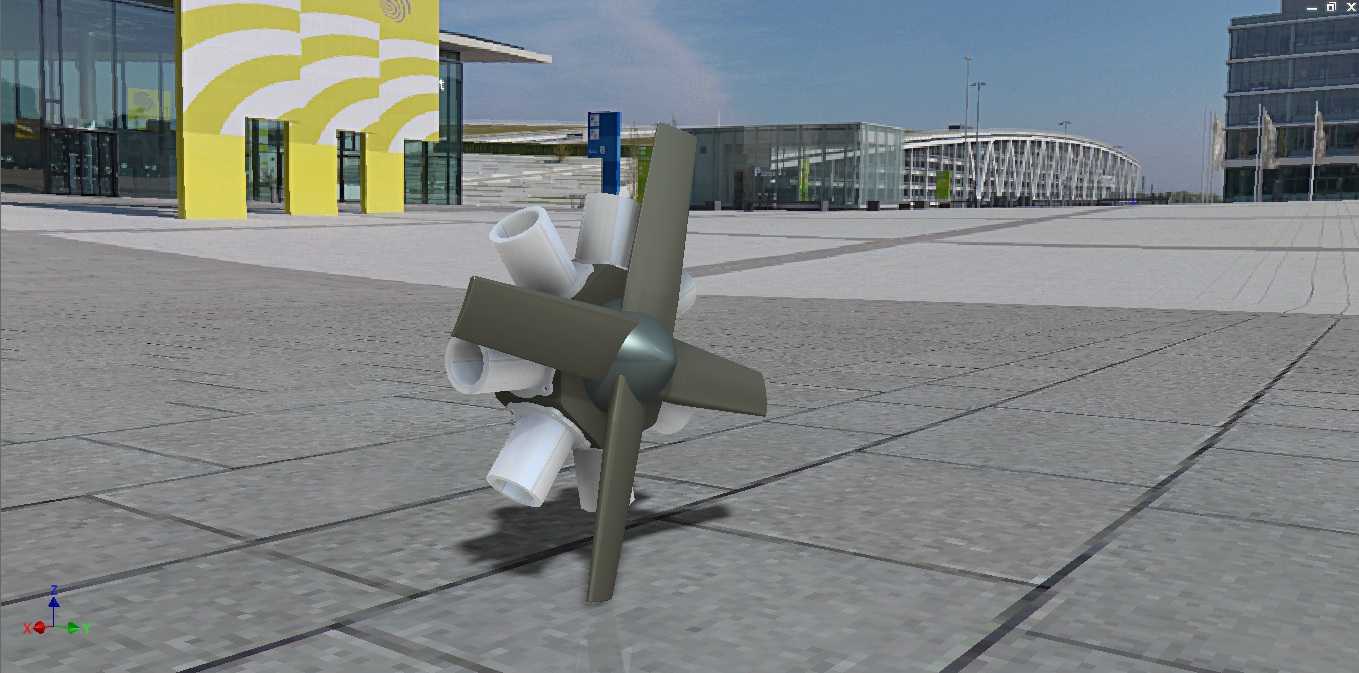

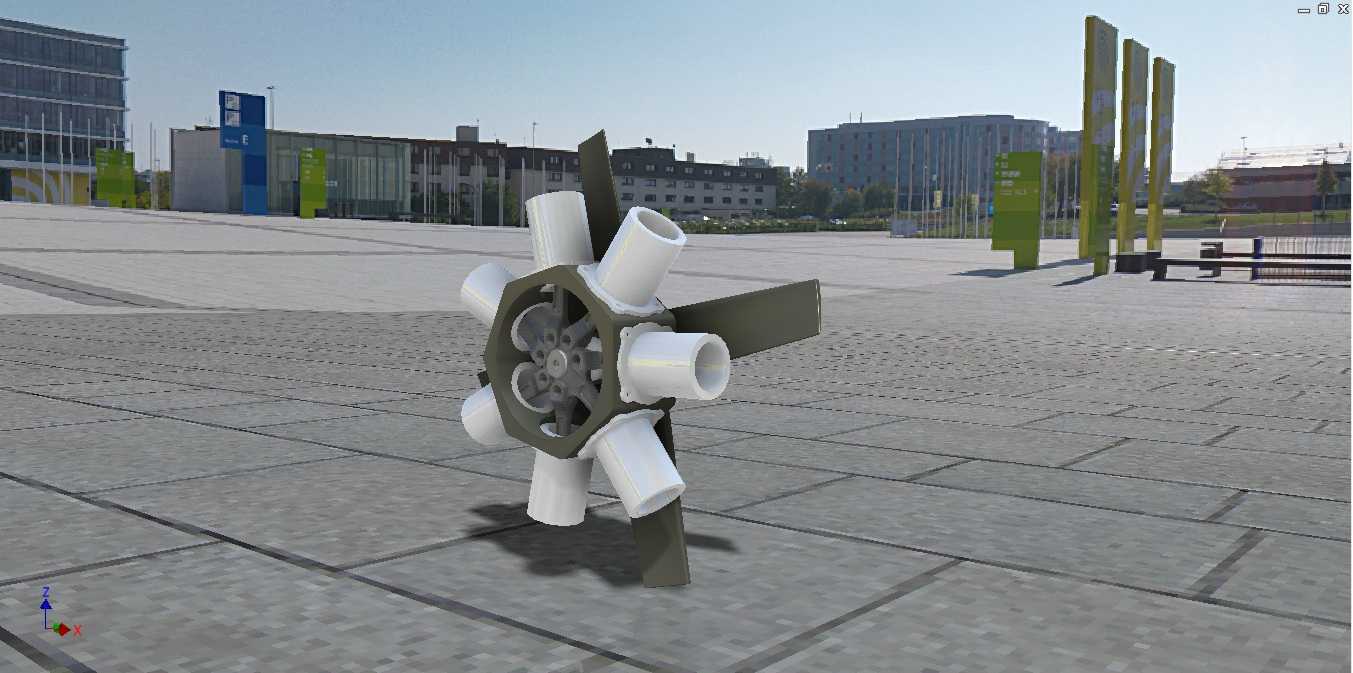

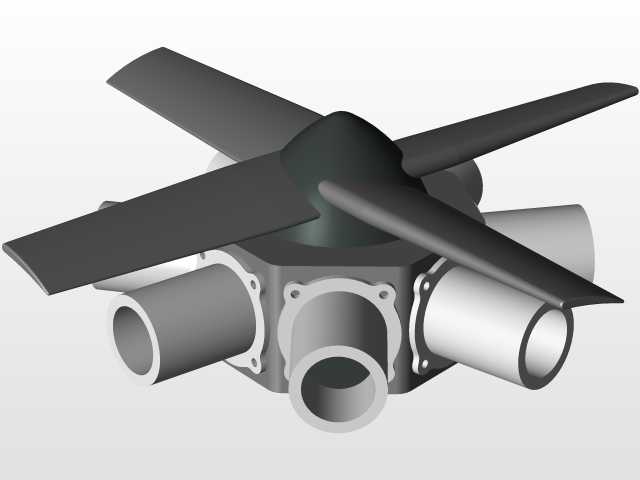

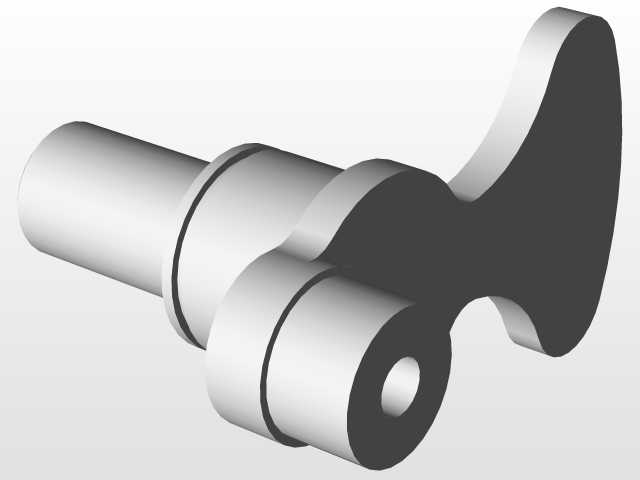

这款星型活塞动力装置主要面向轻型通用航空飞行器、复古特技运动飞机的动力配套场景，在早期通航发展阶段，这类动力布局凭借紧凑的径向排布特性，在小排量前提下实现了更高的功率密度，相比直列排布的同排量活塞动力，迎风面的散热效率更适配低速飞行器的风冷需求，不需要额外布置复杂的液冷管路，能大幅降低动力系统的自重与维护复杂度。从结构设计逻辑来看，七个气缸沿中心曲轴箱呈等角度径向排布，每一个气缸的中心线都交汇于曲轴回转中心，这种布局能让曲轴的曲柄销承受均匀的径向做功冲击力，抵消多缸往复运动带来的一阶振动，不需要额外加装大尺寸平衡轴就能实现平稳的动力输出，大幅压缩了动力核心段的轴向尺寸，适配轻型飞机机头窄小的安装空间。设计过程中优先考虑了安装边界的适配性，中心曲轴箱采用正六边形的加强筋结构，既给每个气缸提供了足够的安装定位面，也能承受气缸做功时传递的交变爆压，避免箱体在长期高频振动下出现应力开裂；气缸外侧的散热鳍片沿气缸轴向等距排布，配合飞行时的迎面气流就能覆盖全工况的散热需求，不需要额外加装散热风扇，进一步降低了动力系统的附属重量。螺旋桨安装法兰直接集成在曲轴前端的输出轴上，输出轴的定位台阶与安装孔位按照通用通航螺旋桨的接口标准设计，能直接适配市面上多数轻型飞机的定距螺旋桨，不需要额外设计转接法兰，降低整机装配的适配成本。气缸与曲轴箱的连接采用贯穿式螺栓锁紧，螺栓的预紧力按照铝合金箱体的屈服强度做了梯度匹配，既能保证燃烧室的密封性能，也不会因为预紧力过大导致箱体安装孔出现塑性变形。日常维护场景下，这种径向排布的结构能让维修人员直接在机头位置完成火花塞更换、气门间隙调整等常规保养操作，不需要拆解周围的机体结构，大幅缩短了外场维护的作业时长。在动力输出特性上，七缸排布的做功间隔角均匀，动力输出的平顺性优于五缸及以下的星型结构，在巡航转速区间能保持稳定的扭矩输出，适配轻型飞机长距离巡航的动力需求，不会因为扭矩波动导致机体出现不必要的振动，影响飞行操控的稳定性。
