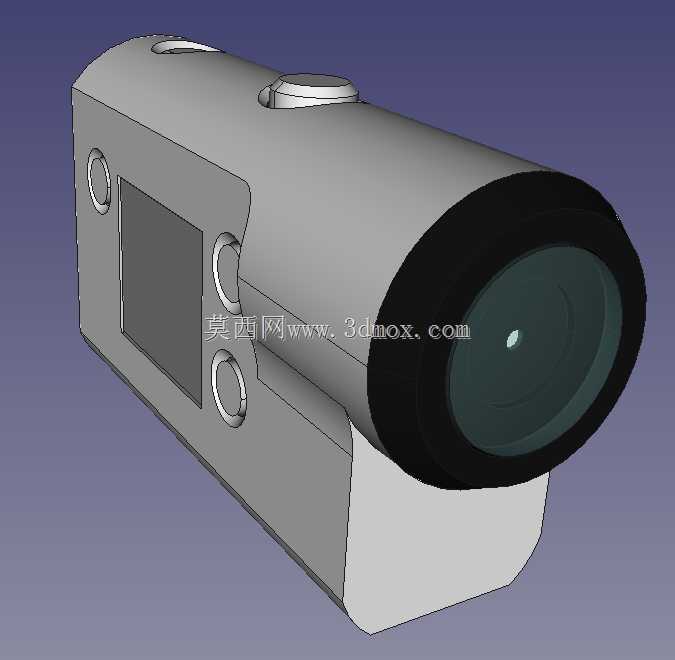

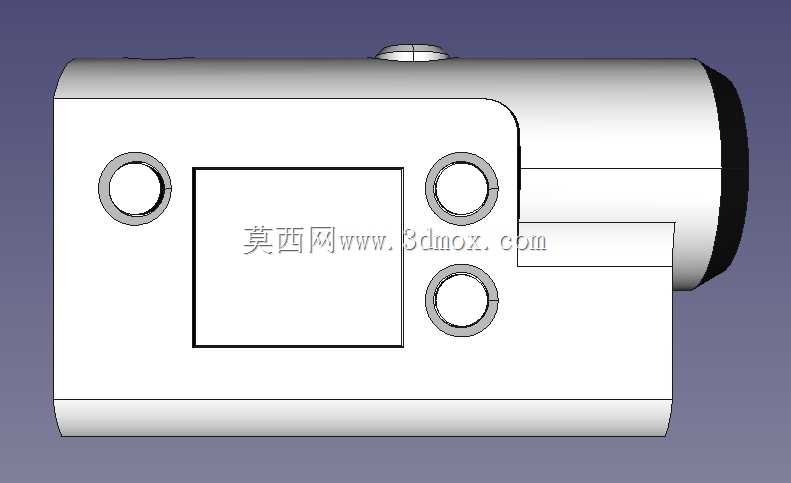

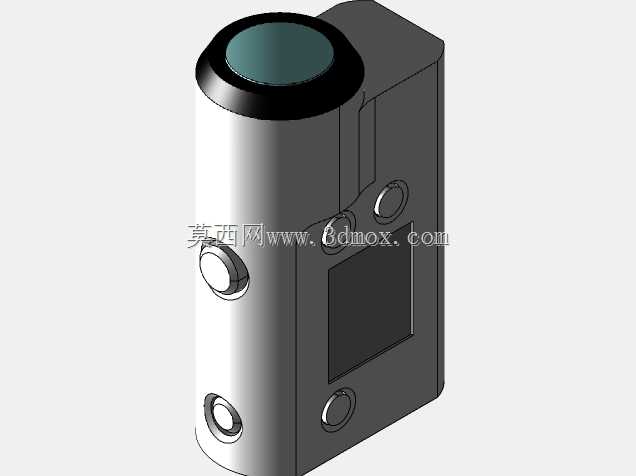

索尼FDR X3000运动相机外观结构设计

这款运动相机的结构设计围绕户外极限拍摄场景的实际使用需求展开，首先考虑到运动场景下的握持与安装兼容性，机身采用流线型柱体布局，整体轮廓做了大圆角过渡处理，避免尖锐棱角在运动过程中剐蹭使用者或者配套挂载配件。机身正面设置大口径镜头安装位，镜头外圈做了加厚的凸缘结构，既可以在镜头前端加装保护镜片、偏振镜等外接配件时提供足够的安装定位面，也能在设备意外跌落时率先接触接触面，缓冲冲击力保护镜头光学组件。机身侧面集成了一块矩形显示屏，屏幕周边做了略高于屏幕表面的边框凸起，能够在屏幕朝下放置时避免屏幕直接接触平面产生刮擦，屏幕旁竖向排列三颗圆形物理按键，按键的凸起高度经过调校，既保证佩戴手套时也能清晰感知按键位置完成盲操作，又不会因为凸起过高在收纳时被意外挤压触发误操作。机身顶部设置单颗录制控制按键，按键表面做了防滑纹理处理，位置刚好对应单手握持时食指的自然落点，符合运动拍摄时快速启停录制的操作逻辑。机身尾部的结构预留了通用安装接口的装配空间，可以适配各类头盔支架、胸带、自行车把固定座等常用运动相机挂载配件，安装基准面做了平面度处理，保证挂载后设备不会出现晃动偏移，拍摄画面的稳定性不受安装间隙影响。从结构设计的角度看，这款设备的内部腔体划分充分考虑了元器件布局合理性，镜头组件占据机身前端大部分空间，后端依次排布电池仓、主板存储模块，重心尽量靠近安装接触面，降低高速运动过程中设备的晃动惯量。机身外壳的壁厚设计兼顾了轻量化与结构强度，在按键、接口等应力集中位置做了局部加厚处理，外壳拼接处的止口结构设计既可以保证装配精度，也能提升整机的密封性能，满足户外雨天、沙尘环境下的使用要求。机身侧面的按键布局经过人机工程校核，单手握持时拇指可以自然覆盖所有侧键，完成参数调整、模式切换等操作，不需要双手配合就能完成大部分拍摄设置，适配滑雪、骑行、跳伞等双手无法脱离操控对象的使用场景。镜头部分的结构预留了光学防抖组件的安装空间，镜筒周边的支撑结构做了加强筋设计，避免运动过程中的震动传递到光学组件影响成像清晰度。
