多功能可调式健身训练凳结构设计

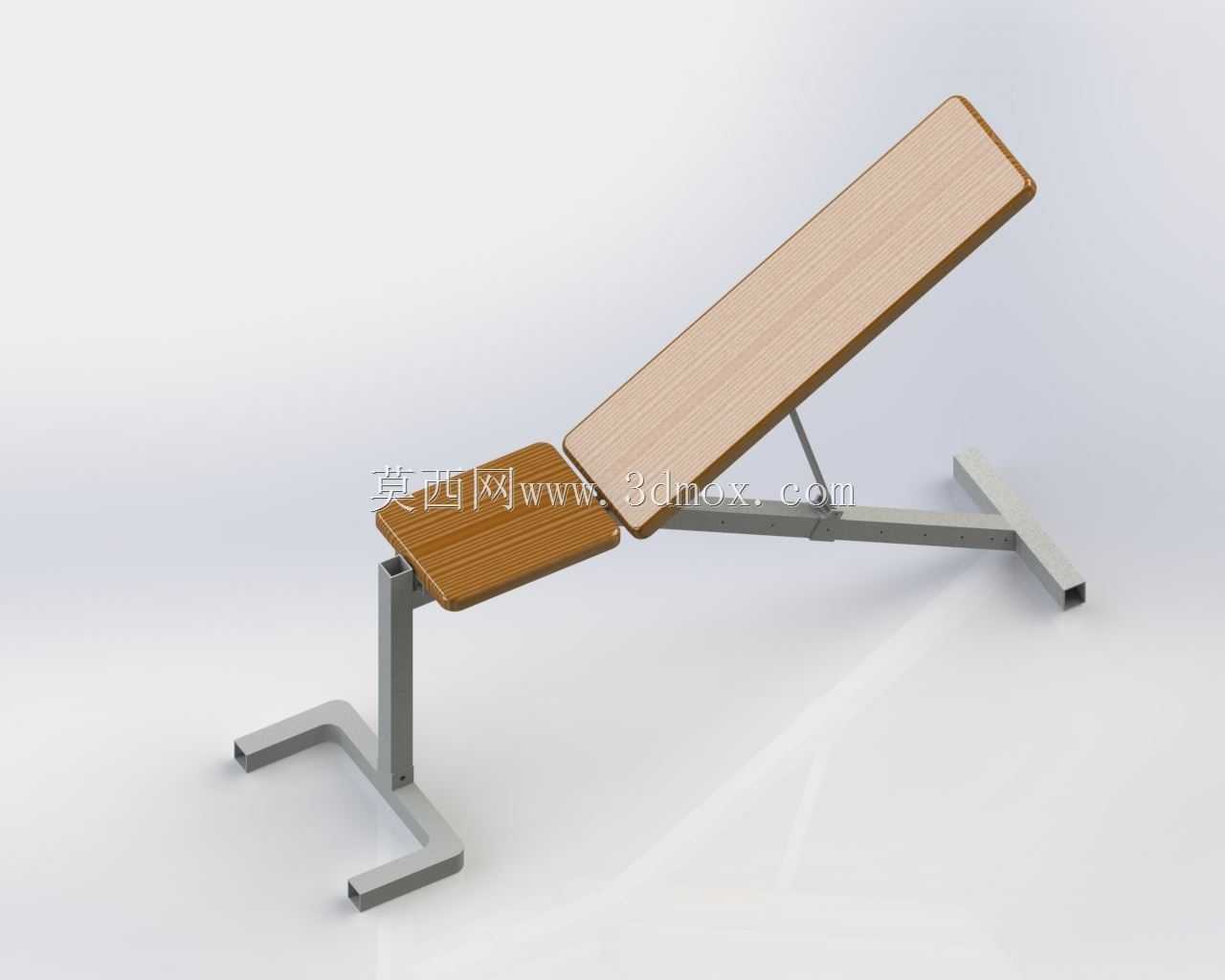

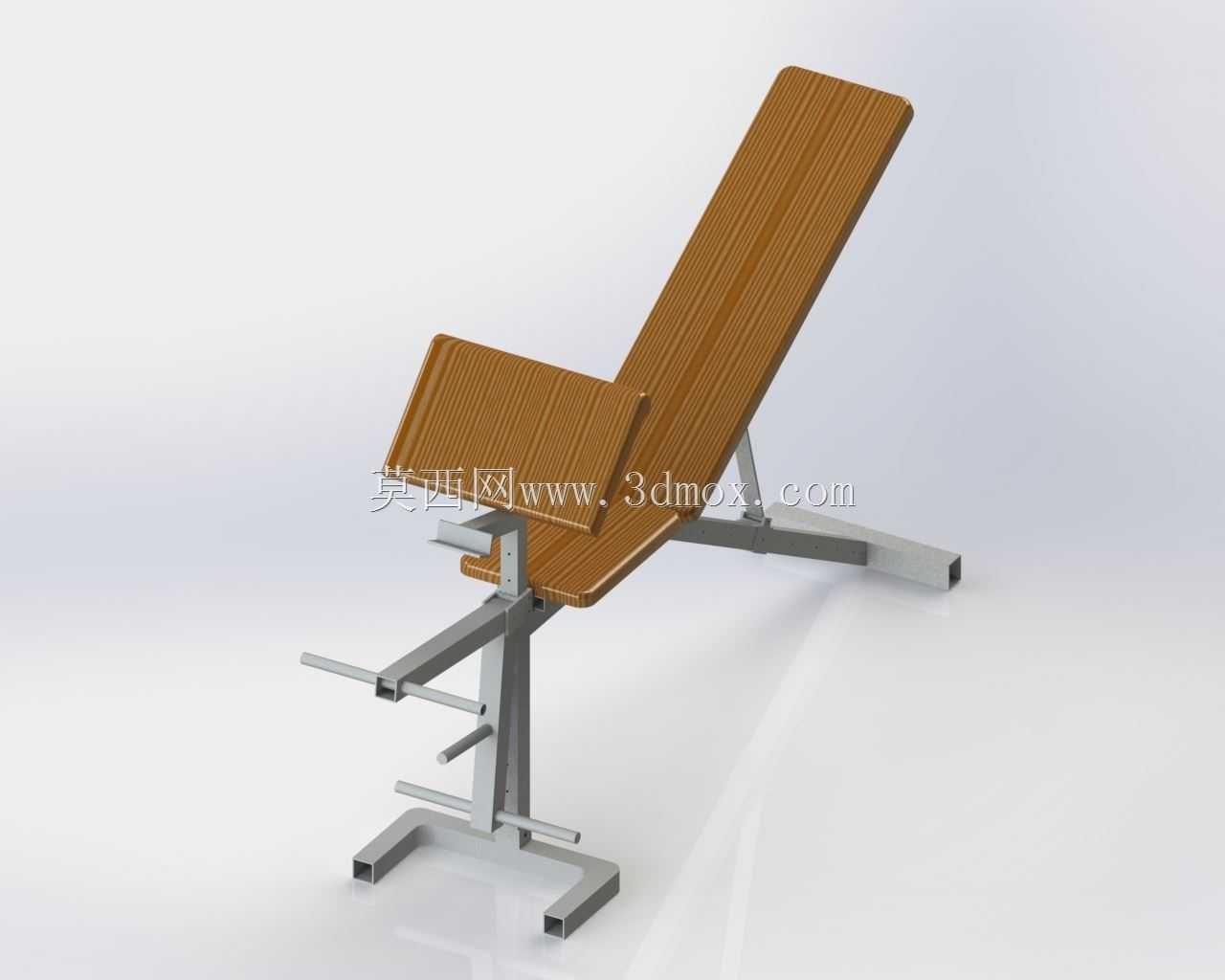

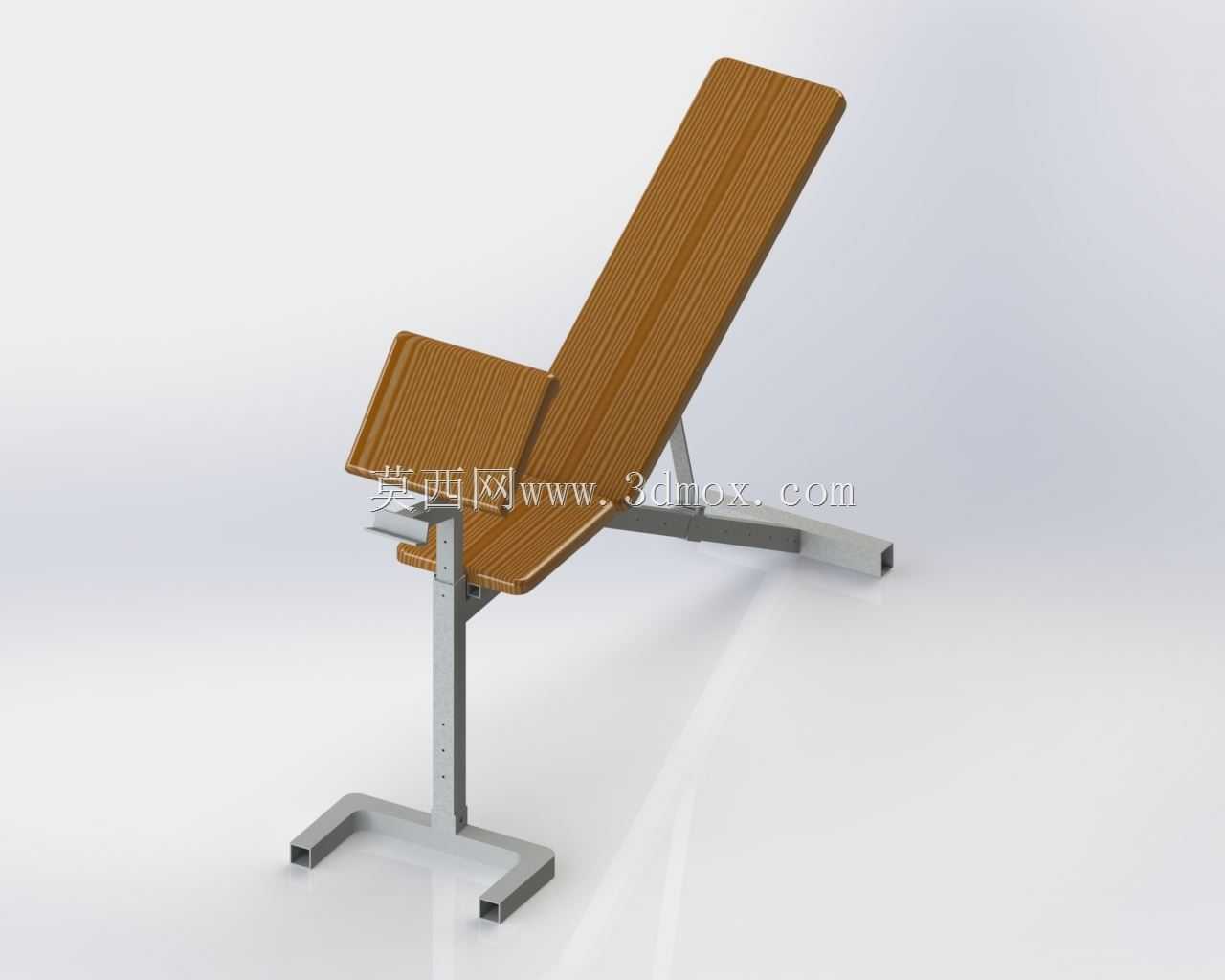

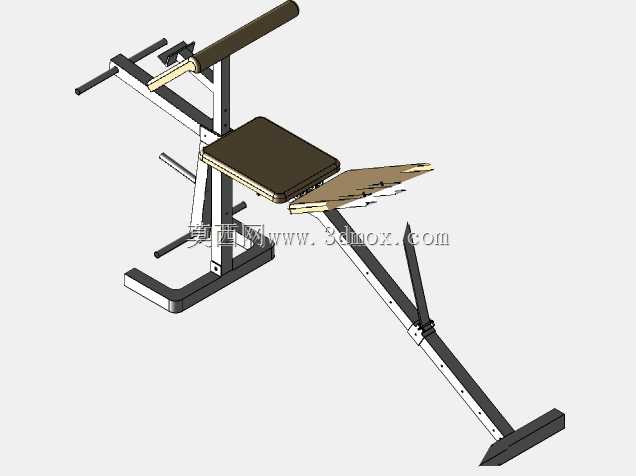

这款可调式训练凳主要面向商用健身房、私教工作室以及家庭健身场景使用，可配合杠铃、哑铃等自由重量器械完成卧推、仰卧起坐、斜板弯举、坐姿推肩等多类力量训练动作，是力量训练区域的基础配套器械之一。从结构设计来看，凳体采用分体式座垫与靠垫布局，座垫部分固定在支撑立柱顶端，靠垫通过底部的铰接结构与座垫侧方的支架连接，靠垫下方设置可调节角度的支撑杆，支撑杆可卡入底架上不同档位的定位槽内，实现靠垫多角度倾斜调节，满足不同训练动作对凳面角度的需求，调节操作无需额外工具，使用者可根据训练动作快速切换角度。底架采用开口式的方管焊接结构，前后支脚向外延伸形成稳定的支撑边界，支脚末端做了圆角处理，避免尖锐边角磕碰，同时底架的跨距经过校核，在使用者进行大重量卧推时不会出现侧翻或前倾的情况，支撑立柱与底架之间采用焊接加螺栓紧固的连接方式，保证整体结构的刚性，长期承受动态载荷也不会出现连接松动的问题。凳面部分采用木质基材作为承托板，外部可包裹软质泡棉与皮革面料提升使用舒适度，承托板的边缘做了圆弧过渡，避免棱角对使用者造成磕碰。安装时无需复杂的地基固定，直接放置在平整的硬质地面即可使用，整体占地长度在常规训练凳的尺寸范围内，宽度适配普通成年人的肩宽需求，靠垫调节至最大倾斜角度时，整体高度不会超出常规健身区域的空间限制，不会与周边器械产生干涉。建模过程中对各个铰接位置的配合间隙做了还原，可直观展示角度调节的运动轨迹，支撑结构的截面尺寸、连接位置的孔位布局都按照实际量产器械的参数搭建，可作为健身器材结构设计、同类产品改型的参考模型，也可用于健身场景的三维布局展示。在实际使用场景中，这款训练凳可搭配深蹲架、哑铃架等器械组合布置，不需要额外的配套安装件，移动时可通过抬起一端借助支脚滑动短距离移位，日常维护仅需定期检查铰接位置的紧固件、定位槽的磨损情况即可，结构简单可靠，故障率低，能够适配高频次的商用使用场景。
