异形曲面网格结构参数化设计方案

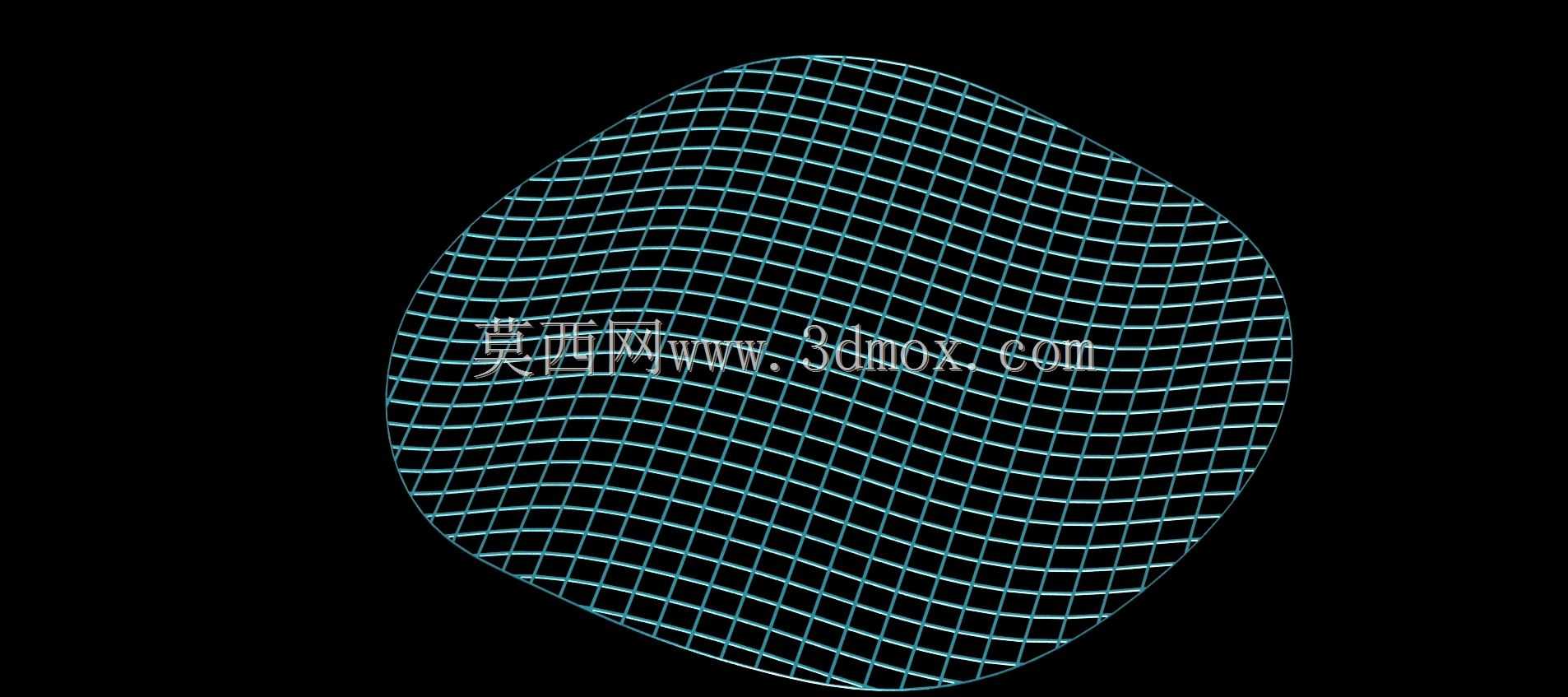

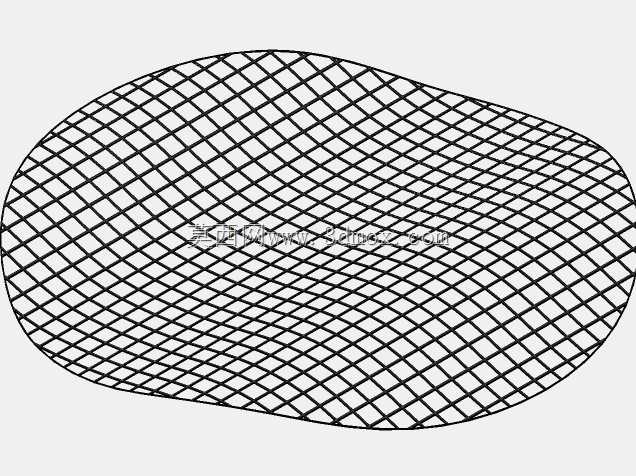

这类异形曲面网格结构，常应用在声学扩散构件、流体整流格栅、轻质承载蒙皮、装饰性透光围护等场景，不同场景下对网格的丝径、网孔密度、曲面曲率过渡的要求差异极大。做这类结构设计时，首先要明确安装边界的约束条件，先确定整体外轮廓的投影尺寸，再根据安装位的空间余量调整曲面的拱高与边缘收边角度，避免安装时与周边构件产生干涉。设计思路上，通常先构建基准曲面，通过曲率分析划分不同的网格密度区域，在曲率变化剧烈的位置适当缩小网孔尺寸，保证网格线条的流畅过渡，不会出现局部网格畸变、线条弯折突兀的问题；在曲率平缓的区域可以适当放大网孔，在保证结构强度的前提下降低整体重量。从功能特性来看，这类连续曲面网格相比平面网格，能够在气流通过时打散规整的涡流，在声学场景下可以将入射声波向不同方向漫反射，避免出现声聚焦的问题；作为承载构件使用时，连续的曲面构型能够将局部受力均匀分散到整个网格的筋条上，相比同重量的平面网格拥有更高的抗形变能力。建模过程中需要注意网格筋条的截面一致性，避免出现局部筋条过细导致的应力集中，边缘收边位置要做加厚处理，匹配安装固定的孔位预留，保证安装时可以通过压条或者紧固件直接固定在基座上。实际应用中如果作为流体整流部件，还要根据流经介质的流速调整网孔的开孔率，避免开孔率过低导致的压损过大，或是开孔率过高起不到整流效果；如果作为装饰围护构件，要保证网格线条的均匀性，从任意视角观察都不会出现疏密突变的视觉瑕疵，曲面的边缘要做顺滑的收边处理，避免出现尖锐棱角带来的安全隐患。做这类结构的三维设计时，要提前考虑后续加工的工艺可行性，如果采用冲压成型，要控制曲面的最大拉伸比，避免成型过程中网格筋条被拉断；如果采用3D打印制作，要根据打印工艺的最小成型尺寸调整筋条的粗细，保证打印过程中不会出现断丝、支撑难以去除的问题。整体结构的安装边界要根据实际安装面的构型做匹配，若安装面为平面，曲面网格的边缘法兰要做平直处理；若安装面本身为曲面，要保证网格边缘与安装面的贴合间隙控制在装配公差允许的范围内，减少后续安装时的调整工作量。
