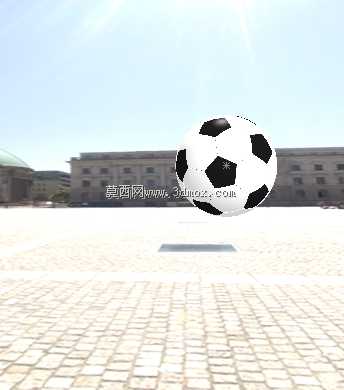

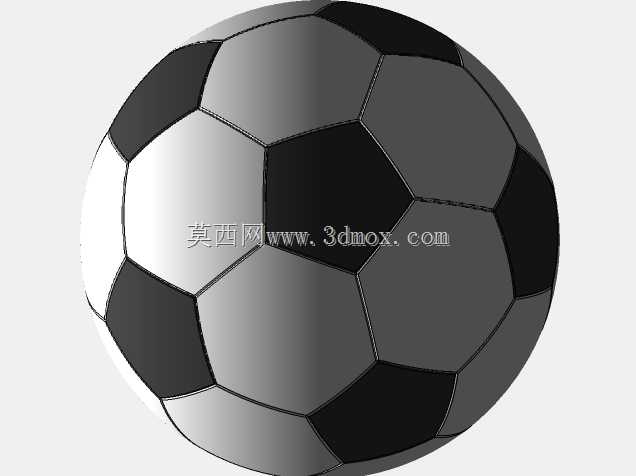

双层结构拼接式黑白足球立体设计

这款双层结构足球的三维建模，最初是面向体育用品结构验证、玩具产品开模前的结构校核场景搭建的，日常做球类产品结构设计时，很多新手容易忽略球体分层后的受力传递问题，这个模型刚好能把双层配合的边界条件完整呈现出来。从实际使用场景来看，这类双层足球既可以作为青少年训练用球的结构原型，也可以作为文创玩具、展示摆件的结构基础，外层传统的黑白五边形六边形拼接块负责接触摩擦、呈现经典足球视觉特征，内层的独立球胆结构负责维持气压缓冲、承接外层传递的冲击力，两层之间预留的均匀间隙，刚好适配常规球类生产中贴合成型的工艺公差，不会因为加工误差出现层间错位鼓包的问题。建模过程中没有采用简单的单球体抽壳处理，而是先确定标准足球的常规外径尺寸，再根据内层球胆的壁厚要求、外层拼接片的厚度参数，分别搭建内外两层的曲面结构，外层每一块五边形、六边形拼接片的边缘都做了适配贴合的倒角处理，拼接缝隙控制在贴合工艺允许的范围内，既保证拼接后外球面的圆度公差符合体育用品的使用要求，也能让两层装配后不会出现相对滑动。做结构校核的时候可以发现，这种双层设计相比单层结构，抗穿刺能力有明显提升，外层某一块拼接片出现磨损时，不需要整体报废，只需要更换对应位置的拼块即可，内层球胆的密封结构独立设置，充气口的位置刚好对齐外层拼块预留的安装缺口，不会破坏外球面的整体完整性。从安装边界来看，整个球体没有额外的突出结构，适配常规的足球网兜、球类展示架的安装尺寸，不管是做生产前的模具分型面验证，还是做运动场景的动画渲染素材，这个模型的结构细节都能满足工程使用需求，建模时每一块拼接片的曲面曲率都和整体球面保持一致，不会出现局部凸起凹陷的问题，层间配合的接触面做了微幅的粗糙面设置模拟实际生产中的粘合层，还原真实产品的装配状态。
