近海油气平台管线固定海马夹克三维设计

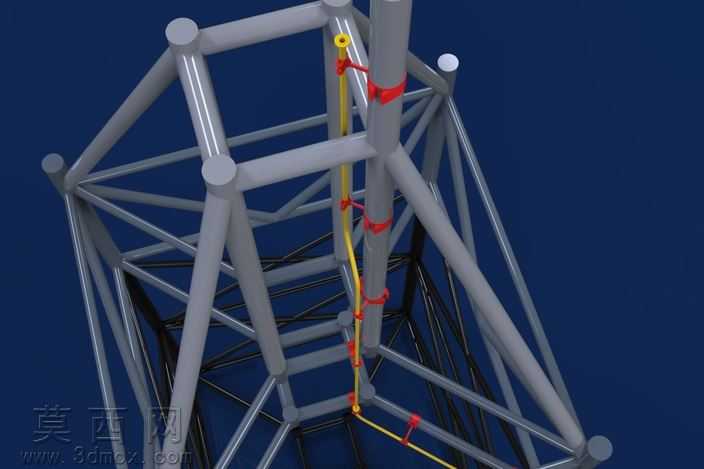

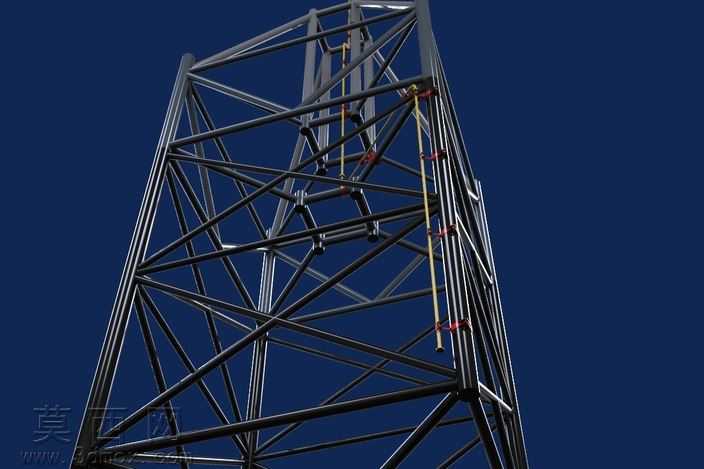

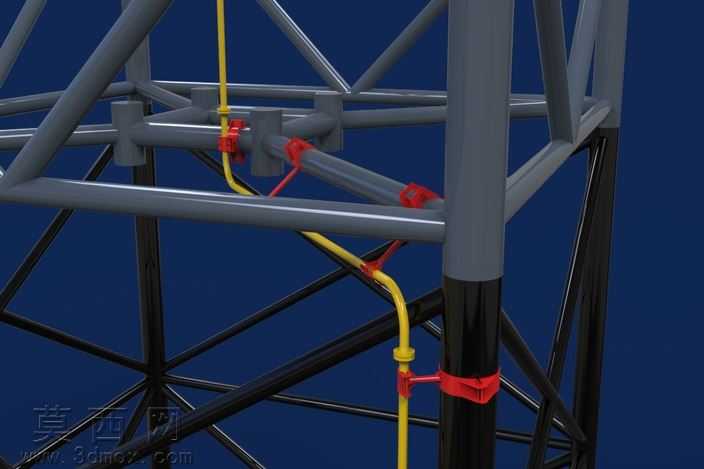

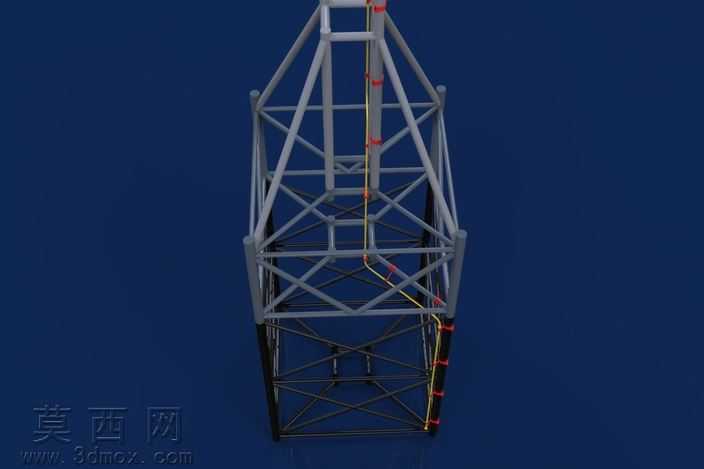

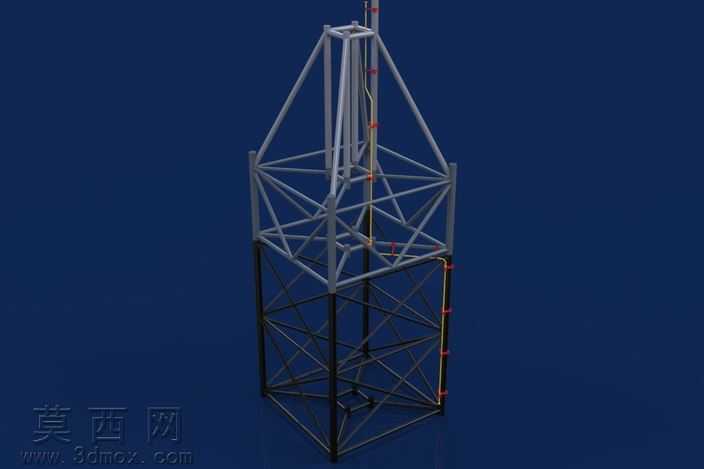

本作品为应用于近海水深200米海域油气开采平台的管线固定夹克三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循海洋工程紧固件的尺寸规范，对夹克的抱箍弧度、锁紧卡扣结构、管线贴合弧面均做了精准的尺寸约束，确保模型可直接用于后续工程校验与生产参考。材质设置上，针对海洋高盐高湿的作业环境，夹克主体部分赋予了高强度防腐合金材质，表面做了哑光红色防腐涂层的材质表现，还原工程现场紧固件的防腐处理工艺；被固定的黄色工艺管线赋予耐油气腐蚀的改性塑料材质，表面带有轻微的使用质感，平台桁架结构则分别赋予深灰色碳钢与黑色防腐漆面的材质，区分不同构件的材质属性与表面处理工艺。渲染环节采用深蓝色模拟深海作业的背景环境，打光采用柔和的环境漫反射搭配定向主光源，清晰呈现夹克与桁架、管线之间的装配关系，突出夹克的锁紧结构细节，让整体渲染效果贴近真实海上平台的作业场景。结构设计上，该夹克采用双抱箍组合式结构，一侧抱箍适配平台桁架的圆管外径，另一侧抱箍适配输送管线的外径，通过一体成型的连接臂将两个抱箍连为整体，卡扣式锁紧结构无需额外焊接作业，可在海上平台现场完成快速安装，适配墨西哥湾等离岸海域的油气平台管线固定需求，能够在海浪晃动、平台微震的工况下牢牢固定工艺管线，避免管线移位、磨损引发的安全隐患。设计过程中充分考虑了水下安装的操作便利性，夹克的锁紧操作端预留了足够的工具操作空间，整体结构无尖锐棱角，避免安装过程中划伤作业人员与管线防腐层，同时对夹克与管线、桁架的接触面做了微弧度适配处理，增大接触面积的同时避免应力集中，提升长期使用的结构可靠性，整体模型结构完整，装配关系清晰，材质表现贴合实际工程应用场景，可用于海洋工程五金配件的设计参考、施工演示以及相关教学场景使用。
