二氧化碳轨道车牵引器结构设计

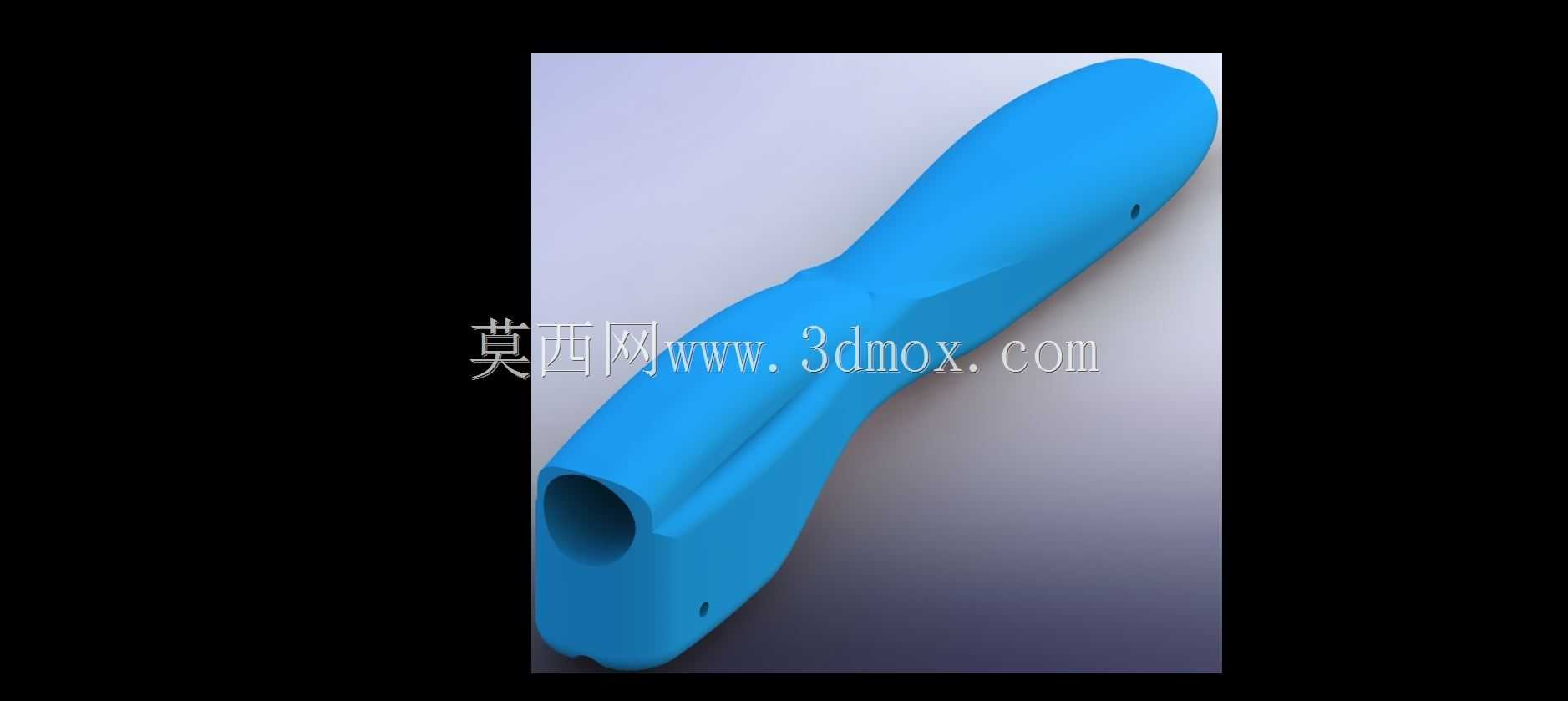

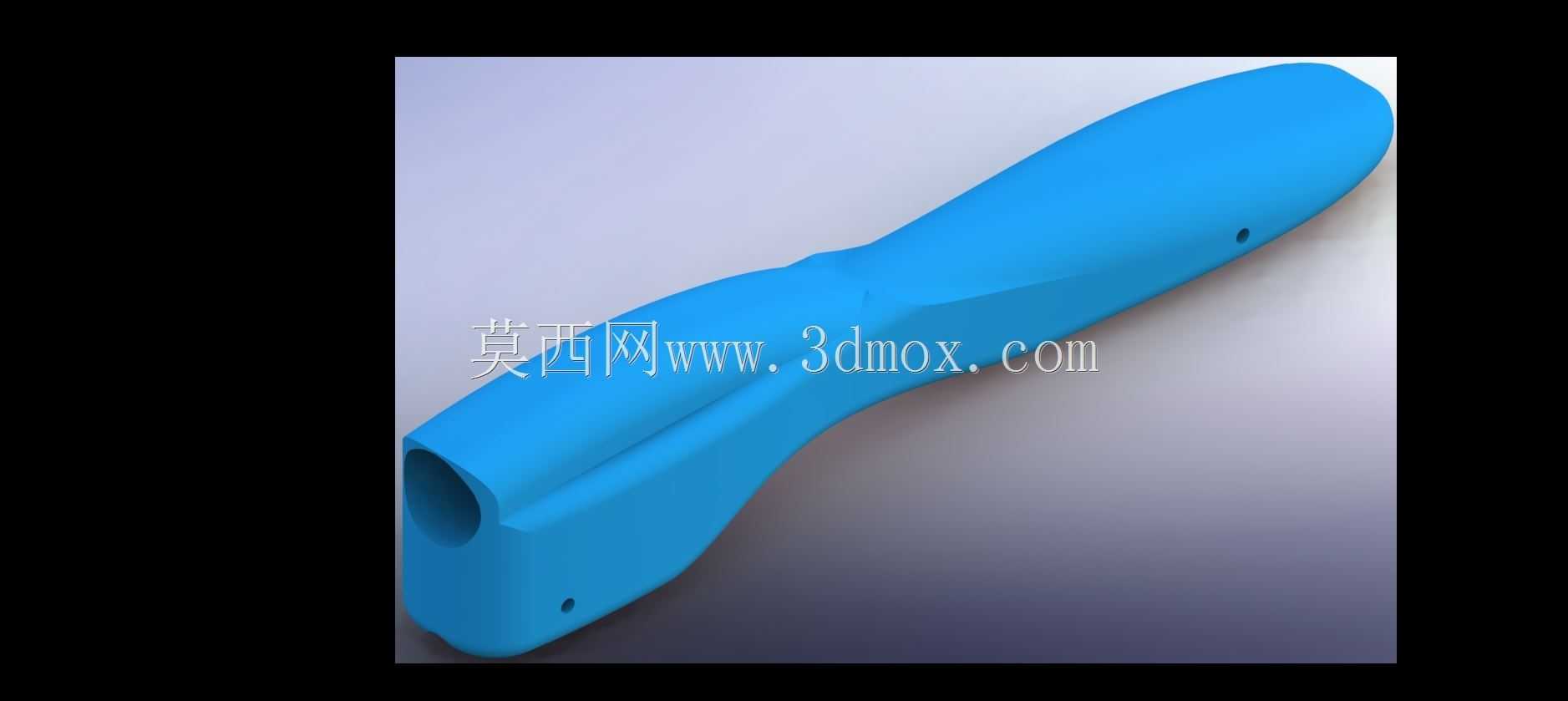

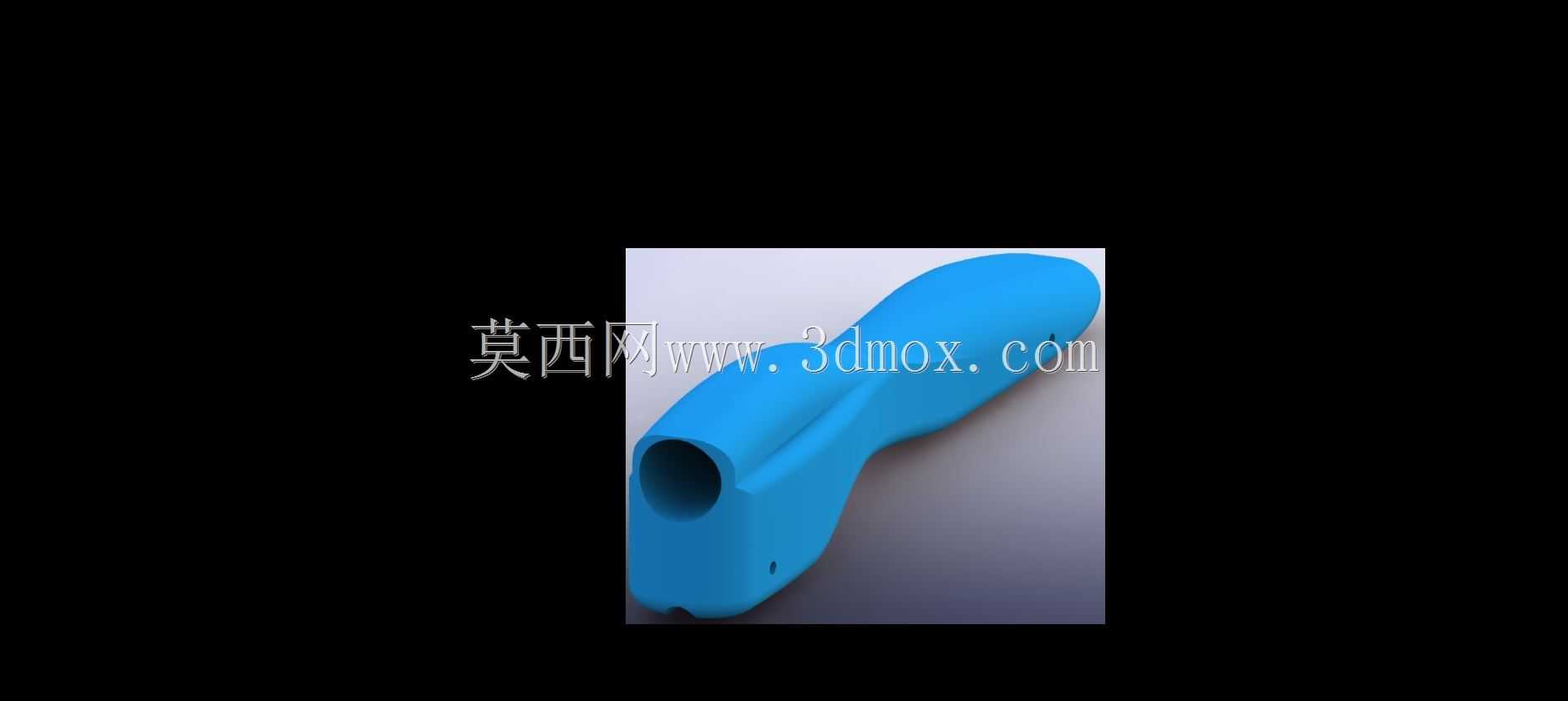

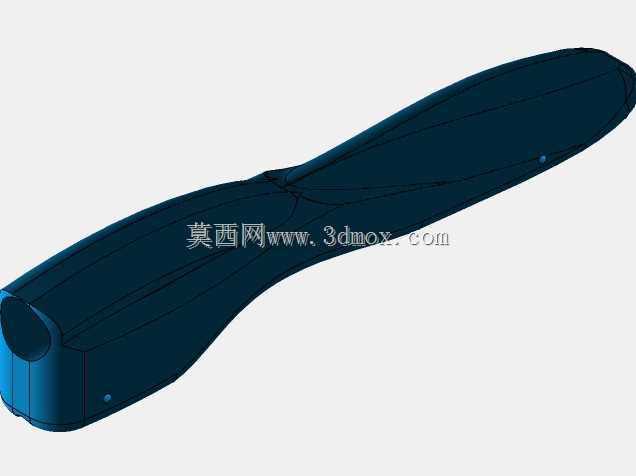

在小型科教类轨道竞速装置的应用场景中，二氧化碳动力轨道车的牵引部件是决定动力传递效率、车体运行稳定性的核心结构件，这类部件常见于青少年工程创新赛事、机械原理教学实践场景，承担着连接动力输出端与车体承载结构、传递二氧化碳膨胀产生的轴向推力、约束车体运行姿态的核心作用。从结构功能来看，该牵引器采用一体化流线型壳体设计，主体为变截面曲面结构，一端设置同轴的动力接入腔，用于匹配二氧化碳动力舱的输出接口，腔体的内径公差控制在适配常规小型CO2动力钢瓶的安装范围，腔体内壁预留了密封件安装槽位，可避免动力输出过程中出现气体泄漏导致推力损耗。壳体侧面分布的小孔为紧固件安装位，用于将牵引器与轨道车的主承载车架进行刚性连接，安装孔的位置经过受力校核，可保证动力传递过程中载荷均匀分布在车架的主承力梁上，避免局部应力集中导致的结构变形。设计过程中优先考虑了空气动力学特性，整体曲面从动力接入端向车体连接端平滑过渡，消除了直角凸起结构，可有效降低车体高速运行过程中的空气阻力，曲面的曲率经过多次迭代调整，既保证了结构强度，也控制了部件的整体重量，适配小型轨道车的轻量化设计要求。从安装边界来看，该牵引器的整体长度适配常规1:18比例科教轨道车的车头安装空间，最大截面尺寸不超过轨道车的车身宽度，安装后不会超出轨道的运行限界，可避免运行过程中与轨道侧壁发生剐蹭。部件的壁厚采用均匀化设计，适配常见的熔融沉积成型3D打印工艺，打印过程中无需添加额外支撑结构即可完成成型，降低了原型制作的难度，同时均匀壁厚也可避免注塑量产过程中出现缩痕、翘曲等成型缺陷。在实际使用场景中，该牵引器不仅可传递轴向推力，其曲面外形还可作为车头整流结构，引导气流沿车身两侧平滑流过，减少高速运行时的气流紊流对车体姿态的干扰，尾部的分叉式结构可与车架的前端插槽快速对接，配合侧面的紧固螺钉即可完成快速装配，无需复杂的调校过程，适合教学场景下的快速组装与调试。结构设计时还考虑了不同动力规格的适配性，动力接入腔的深度可兼容不同长度的小型CO2动力钢瓶，用户可根据赛事的动力要求选择对应规格的动力源，无需更换牵引器即可完成动力配置调整，部件的材质可根据使用场景选择，教学原型制作可选用PLA等易打印材质，赛事使用可选用强度更高的ABS或者碳纤维增强复合材料，满足不同载荷工况下的使用要求。
