自行车后悬架弹簧减震器结构设计

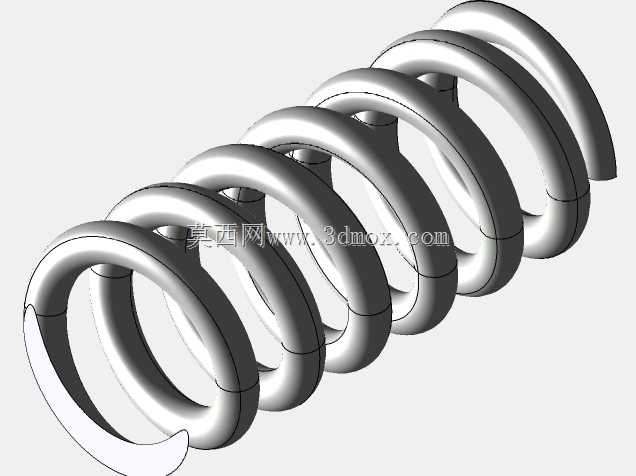

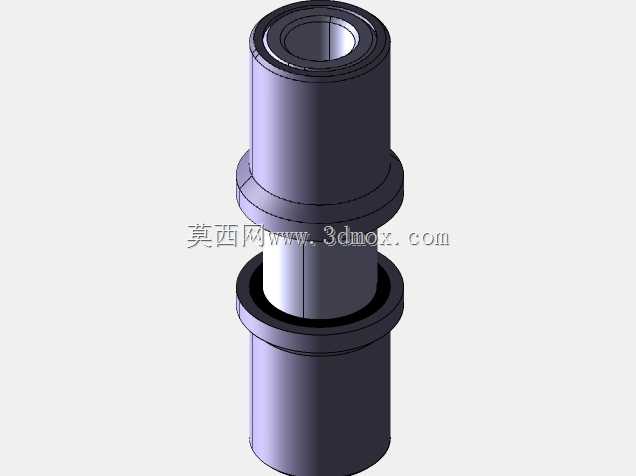

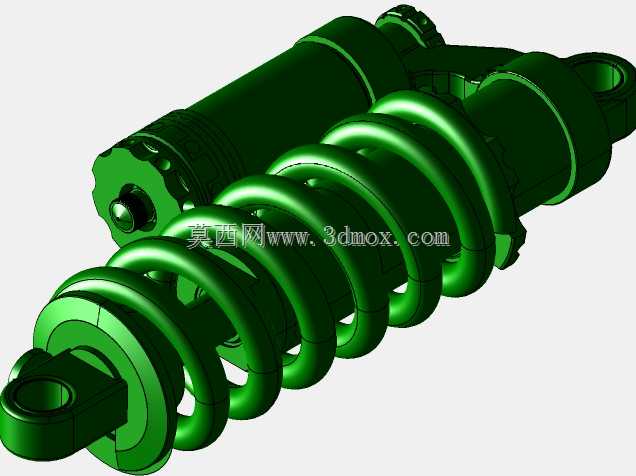

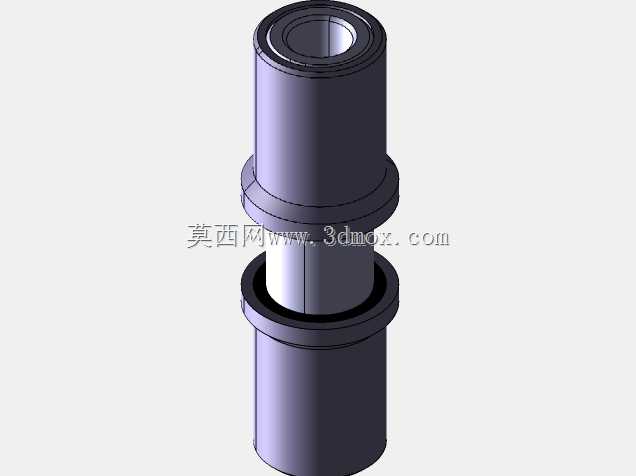

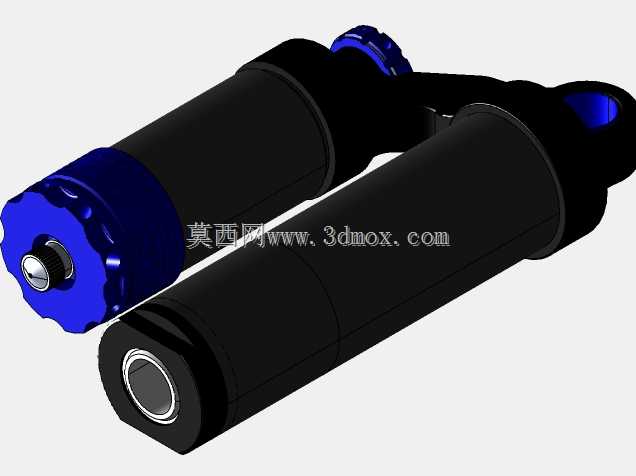

这款减震部件主要应用在山地自行车、速降自行车的后悬架连接位置，承担车架与后轮摇臂之间的冲击缓冲、振动衰减功能，在骑行过程中遇到路面凸起、坑洼、落差冲击时，能够将瞬间的刚性冲击转化为弹簧的弹性形变，配合内部阻尼结构消耗振动能量，避免冲击力直接传递到车架与骑行者身上，既提升非铺装路面骑行的操控稳定性，也能降低长时间骑行的肢体疲劳感。从结构设计逻辑来看，整体采用同轴式布局，外置螺旋弹簧承担主要的承载与回弹复位作用，内部的阻尼缸筒负责控制弹簧压缩与回弹的速度，避免出现弹簧反复弹跳的余振问题。两端的连接吊耳采用鱼眼铰接结构，能够适配后悬架摆动过程中的角度变化，不会出现运动卡滞，安装位的孔位尺寸匹配常规软尾车架的安装间距，190毫米的安装中心距对应特定行程的后悬架设计，安装时需要保证两端铰接轴线平行，避免侧向力作用在阻尼活塞杆上造成密封件偏磨漏油。弹簧的螺距、线径经过匹配计算，能够支撑常规骑行体重范围的载荷，预压调节结构可以根据骑行者体重、骑行场景调整弹簧初始预紧力，在平路巡航时可以调高预压减少减震器不必要的往复运动，降低踩踏泄力感，在复杂越野路段可以调低预压提升减震灵敏度，更好地吸收路面细碎振动。阻尼部分的油路设计能够区分压缩与回弹阻尼，高速冲击时压缩阻尼自动打开阀门快速吸收冲击，低速小幅振动时阻尼保持适中水平维持车架支撑性，回弹阻尼则控制弹簧复位速度，避免回弹过快导致车轮跳离地面。建模过程中对弹簧的螺旋升角、缸筒的壁厚、密封槽的尺寸都做了精准还原，各部件的装配间隙符合实际加工装配要求，铰接位置的配合公差参考了行业通用的衬套配合标准，能够直接用于结构验证、安装匹配校核，也可以作为同类减震产品设计的参考原型，帮助设计人员快速理解外置弹簧式后减震的结构组成与运动逻辑，在选型阶段也可以通过该模型核对安装边界尺寸，避免出现买回来的减震器长度、安装孔位不匹配车架的问题。
