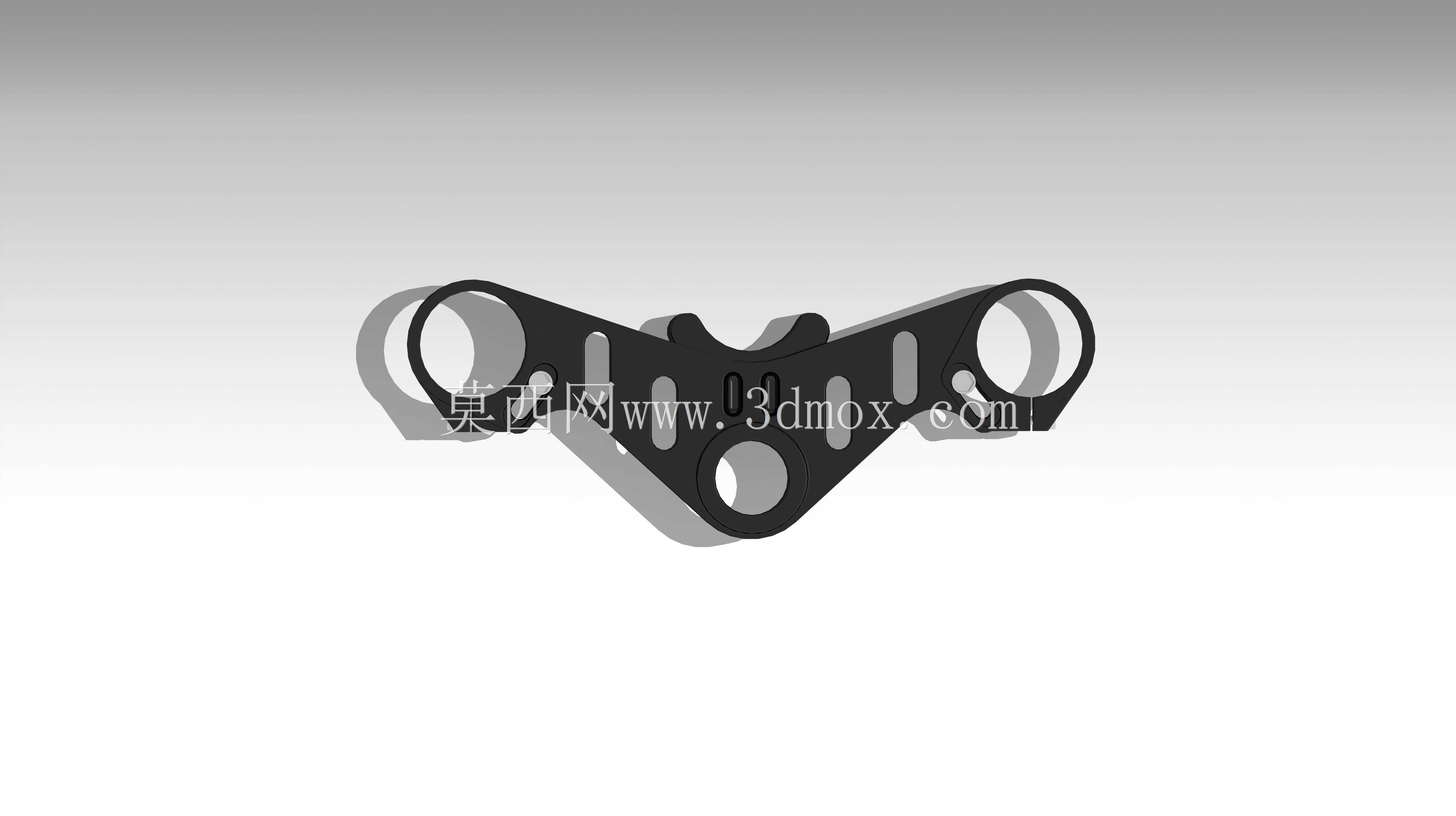

雅马哈R15V3改装三叉树结构设计

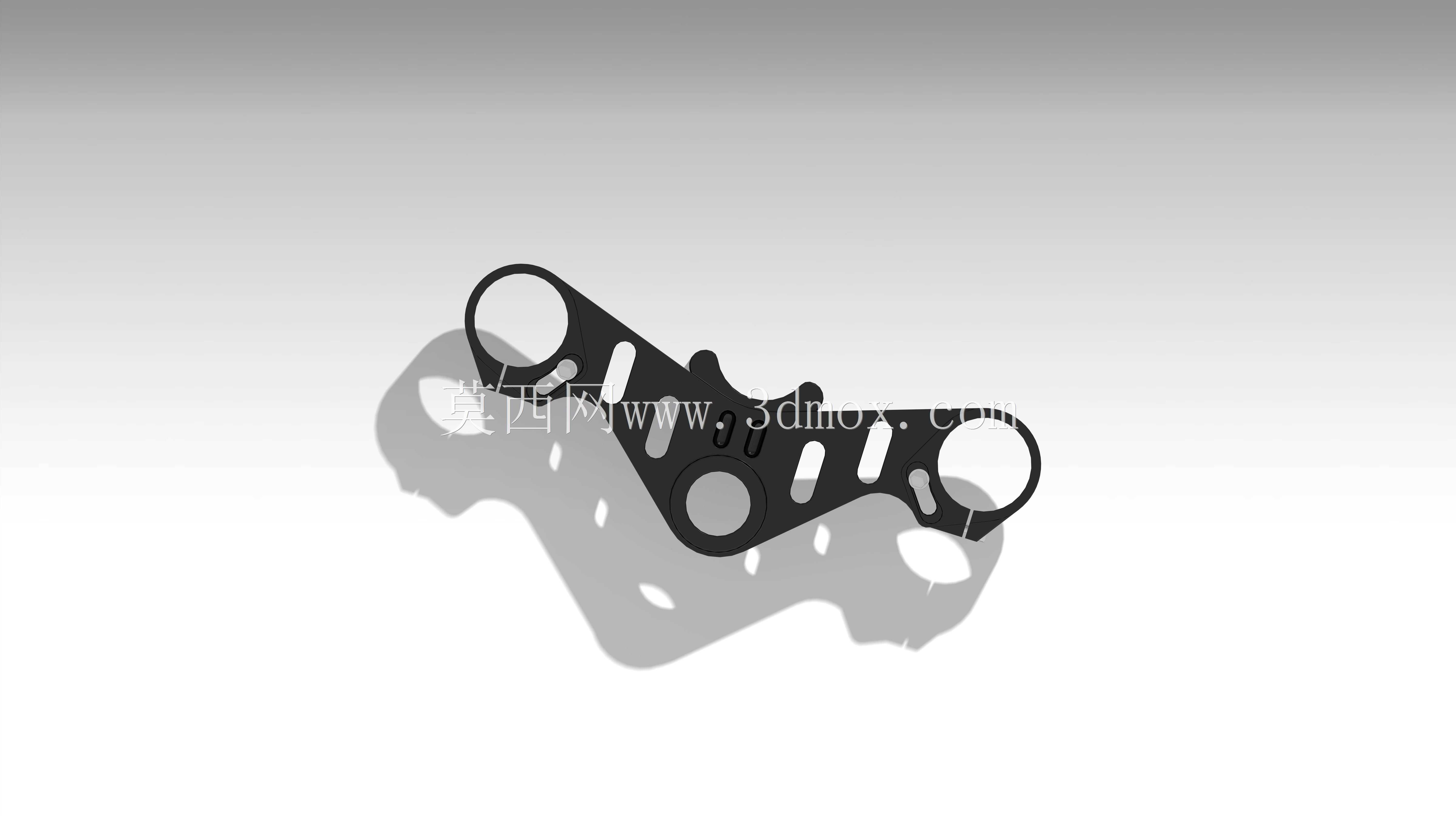

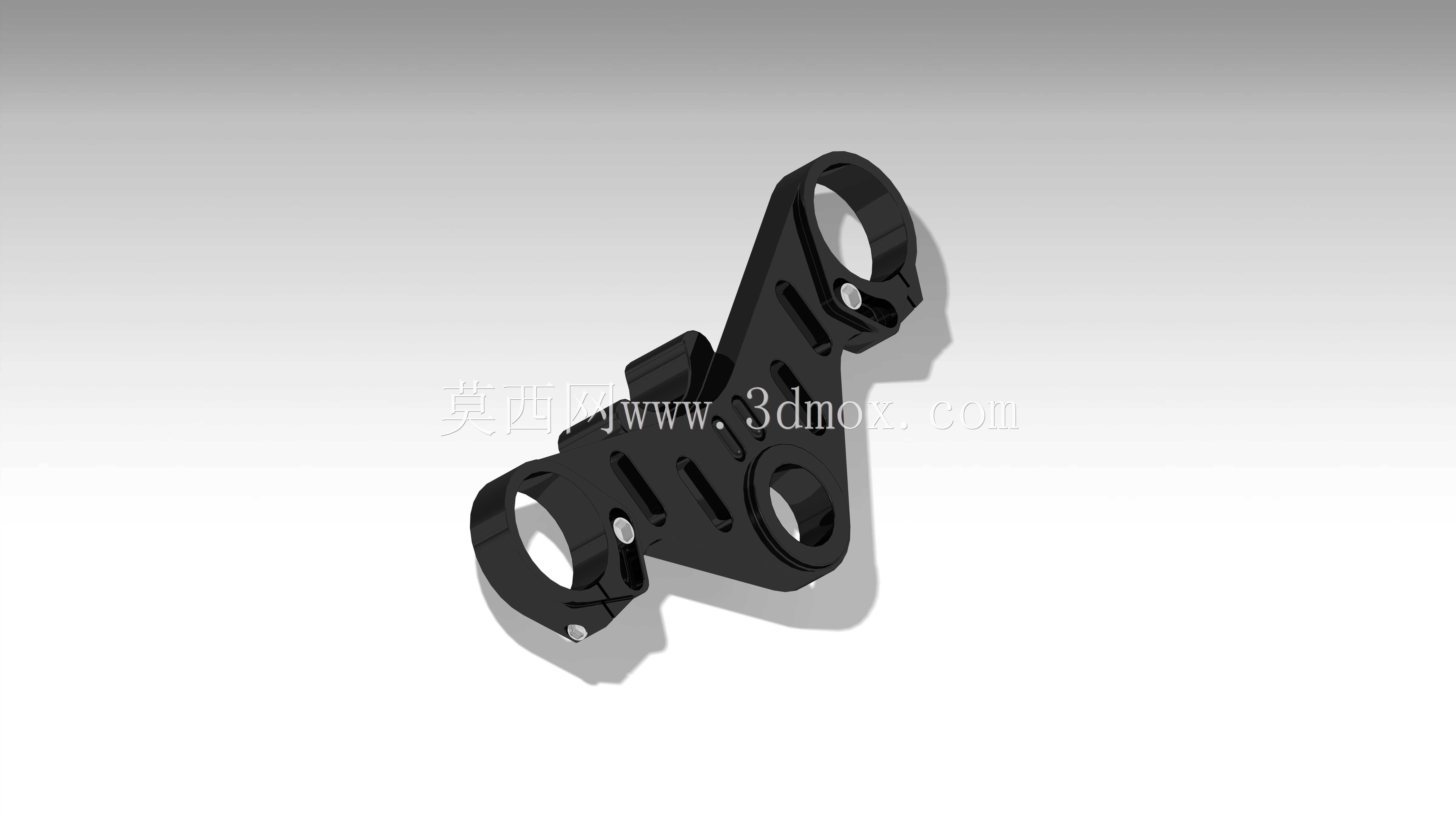

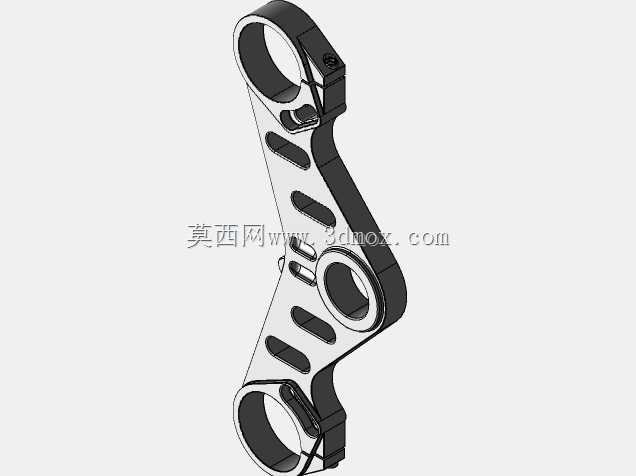

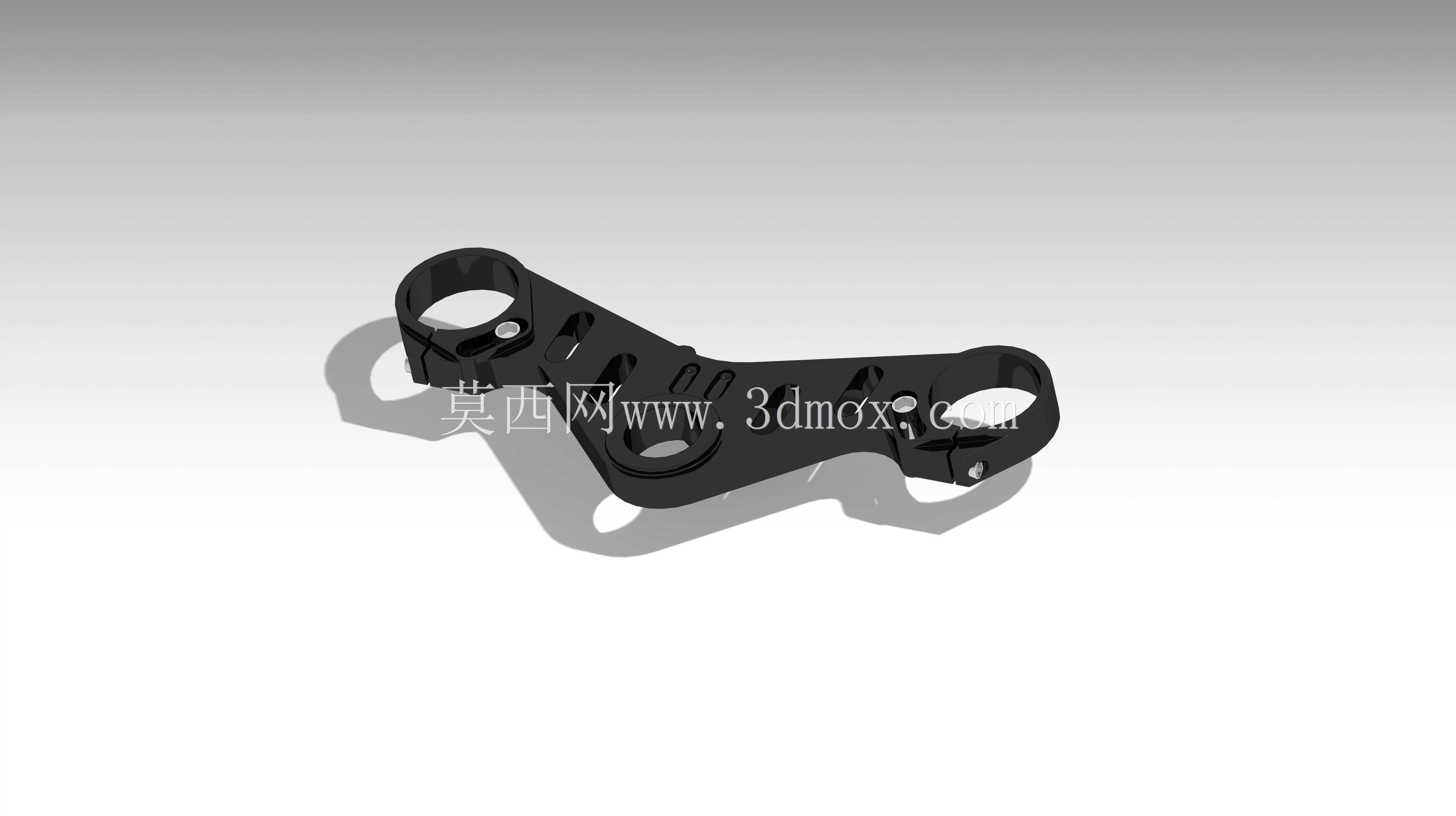

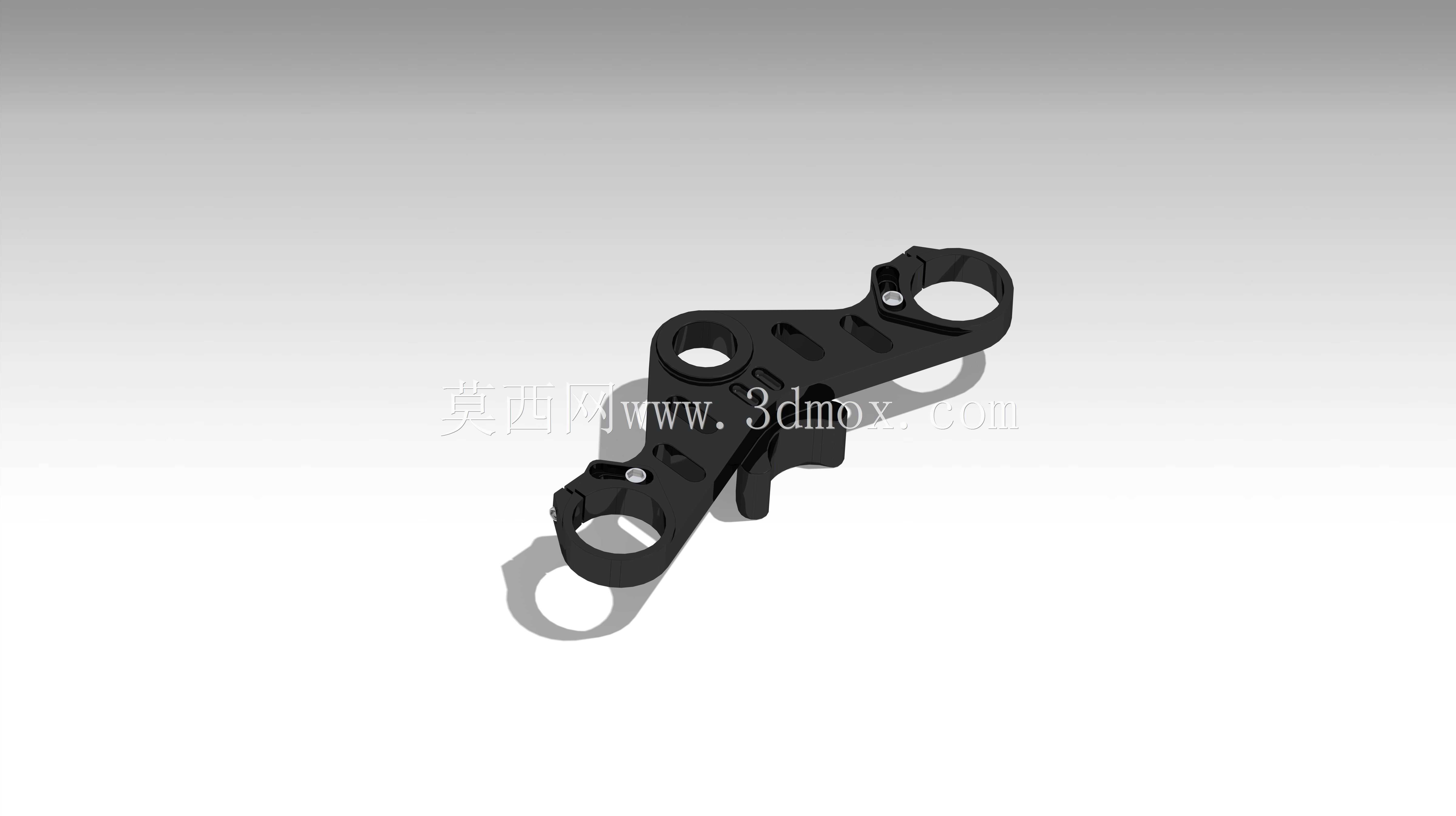

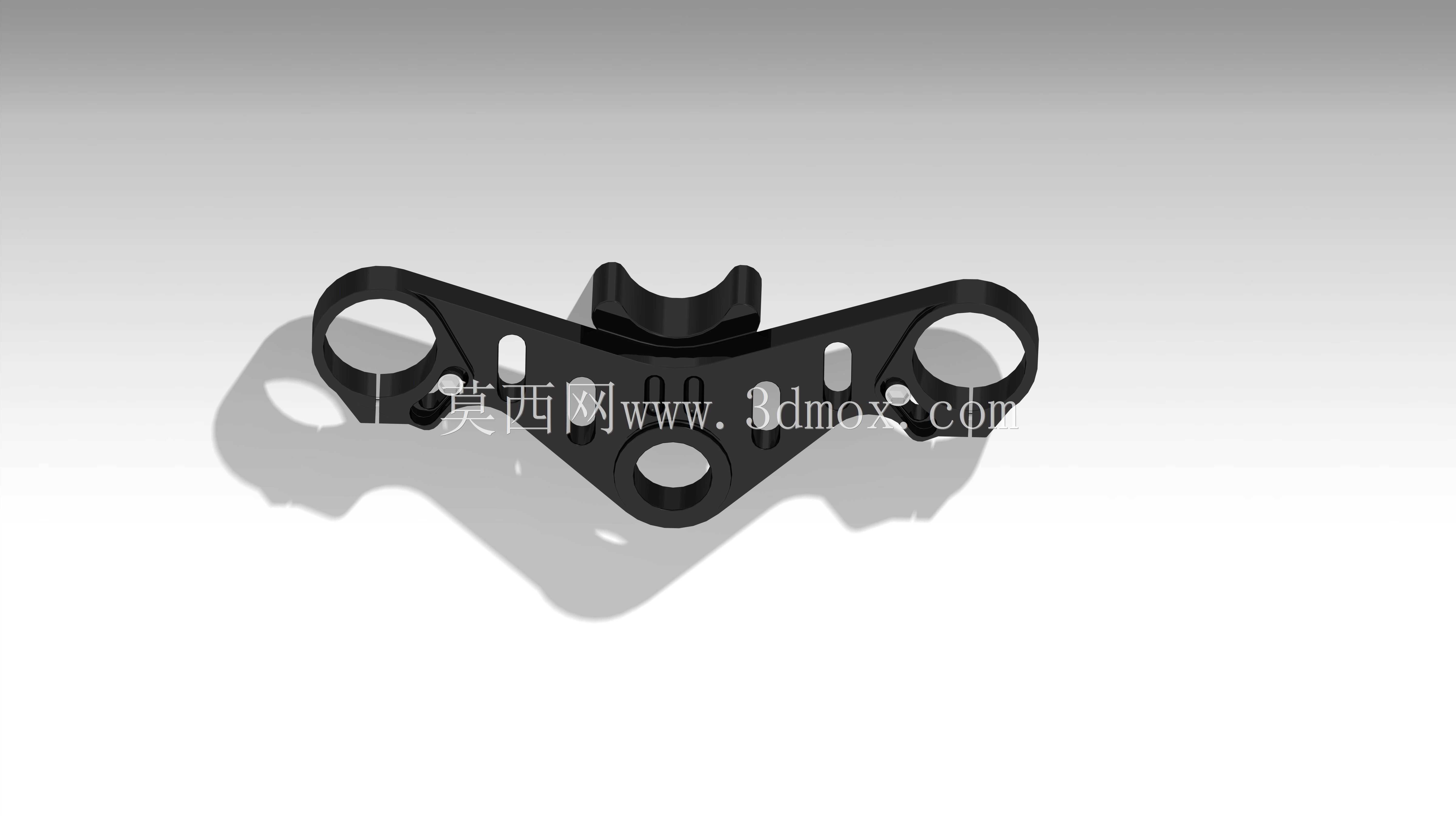

日常通勤、赛道体验场景下，摩托车转向系统的连接稳定性直接决定操控手感与行驶安全，三叉树作为上联板核心承载构件，承担着固定方向柱、连接左右减震筒、传递转向力矩的关键作用，是整车转向系统中衔接手把与行走机构的核心受力件。这款适配雅马哈R15V3的改装三叉树，在设计阶段优先考虑改装场景下的安装适配性，所有尺寸均从实车对应安装位逆向测绘获取，测绘过程中针对方向柱安装孔的同轴度、减震筒夹持位的圆柱度、手把固定座的孔位间距做了多次校核，避免因手工测量偏差导致安装后出现转向卡滞、减震偏磨的问题。从功能特性来看，这款三叉树在原厂件的基础上优化了夹持位的受力分布，加厚了方向柱连接座的过渡圆角，降低激烈驾驶时应力集中导致的构件变形风险，同时预留了改装升高脚踏、分离手把的安装孔位，满足个性化改装的拓展需求。设计过程中没有盲目追求轻量化切削，而是优先保证安装边界的尺寸精度：方向柱安装孔的深度与原厂保持一致，避免安装后出现轴承预紧力异常的问题；左右减震夹持位的中心距严格匹配原厂减震筒的安装间距，夹持面做了防滑纹理处理，保证大角度转向、急加速制动时减震筒不会出现相对滑移；手把安装座的定位凸台高度与原厂件对齐，安装后无需额外调整手把角度即可保证操控姿态符合原厂人机工程设定。实际装车验证阶段，针对不同路况下的受力状态做了模拟：城市道路频繁转向时，构件的受力传递路径顺畅，没有出现异常形变反馈；赛道连续过弯时，转向力矩传递直接，没有虚位旷量；颠簸路面行驶时，连接部位的抗冲击性能满足使用要求，不会出现连接松动的问题。测绘过程中针对容易出现尺寸偏差的安装止口、密封槽位置，做了三次重复测量取均值的处理，尽可能降低手工测量带来的误差，保证模型导出后可直接用于机加工生产或者3D打印样件验证，加工时只需按照标注的公差要求选择对应加工工艺，即可实现与原车部件的无损安装，不需要额外做扩孔、打磨等二次修整操作。
