山地自行车螺旋弹簧式悬架减震结构

在山地自行车的骑行场景中，复杂非铺装路面带来的连续冲击、颠簸会直接传递至车架与骑乘者，这类悬架减震部件正是为抵消路面冲击、提升轮组贴地性、降低骑乘疲劳感而设计的核心结构。不同于城市通勤车的刚性车架连接，山地车在前后轮组与车架的衔接位置配置减震结构，能够在飞跃落差、碾过碎石或树根障碍时，通过弹性元件的形变吸收冲击能量，避免轮组弹跳导致的抓地力丧失，同时减少车架承受的刚性冲击，延长车架整体使用寿命。

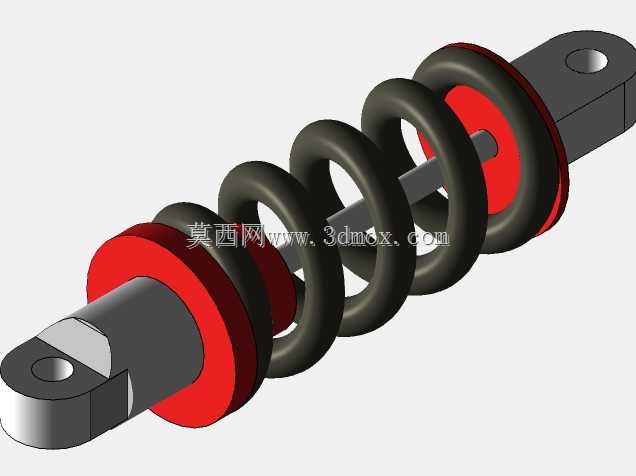

这款减震结构采用圆柱螺旋弹簧作为核心弹性元件，弹簧两端通过带安装孔的连接端座实现与车架、摇臂的铰接固定，两端的红色缓冲垫用于限制弹簧的极限压缩行程，避免弹簧并圈时产生刚性撞击，同时也能隔绝弹簧与端座之间的金属摩擦异响。中间的芯轴结构主要起到导向作用，约束弹簧仅沿轴向产生压缩形变，避免侧向受力导致弹簧弯曲、卡滞，保证压缩与回弹过程的运动轨迹稳定。

从安装边界来看，该减震结构两端铰接孔的中心距为150mm，这个尺寸直接决定了适配车架的安装点间距，选型时需要匹配车架摇臂的行程杠杆比，确保弹簧压缩行程与轮组跳动行程的对应关系符合设计预期。两端的铰接孔采用通孔设计，可配合标准销轴实现与车架吊耳、摇臂连接点的装配，安装时需要保证两端铰接轴线平行，避免运动过程中产生附加弯矩导致芯轴偏磨、弹簧受力不均。

从设计思路上，这款结构偏向视觉展示层面的结构呈现，省略了内部阻尼阀系、密封结构、预压调节机构等细节，仅还原了减震器的核心外部构成与运动逻辑，能够帮助入门结构设计从业者快速理解弹簧式减震器的基本组成、装配关系与运动形式。在实际量产的同类型减震器中，通常会在弹簧内侧配置阻尼油缸，通过油液流经阀片的阻力控制弹簧回弹速度，避免压缩后快速回弹产生的弹跳，同时会配置预压调节环，通过改变弹簧预压缩量适配不同体重骑乘者、不同骑行场景的刚度需求，部分高端型号还会配置压缩阻尼、回弹阻尼的多段调节结构，满足下坡、林道、越野等不同场景的调校需求。

在进行山地车悬架系统匹配时，除了安装孔距的尺寸匹配，还需要结合弹簧刚度、减震器行程、杠杆比计算轮组的实际动行程，确保在最大冲击载荷下减震器不会达到极限压缩行程，同时在正常骑行的小幅震动下能够有足够的灵敏度过滤细碎颠簸。这类螺旋弹簧式减震器结构相对简单、维护成本低、可靠性强，在入门级山地车、休闲越野车型上应用十分广泛，相比空气弹簧结构，其抗冲击能力更强，对恶劣使用环境的适应性更好，不需要频繁检查气压状态，更适合高强度、低维护需求的越野骑行场景。
