电助力自行车后驱轮毂电机室结构

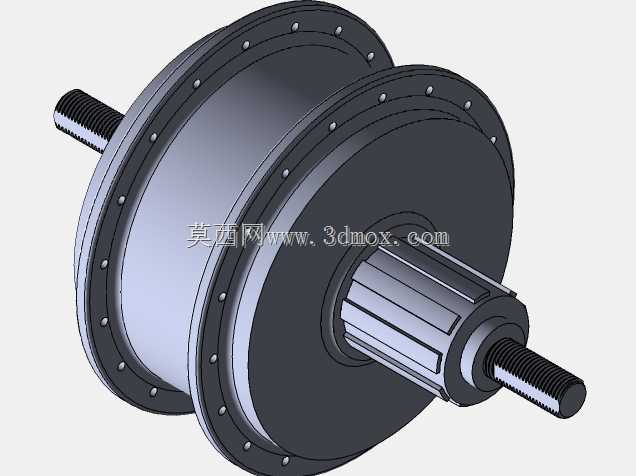

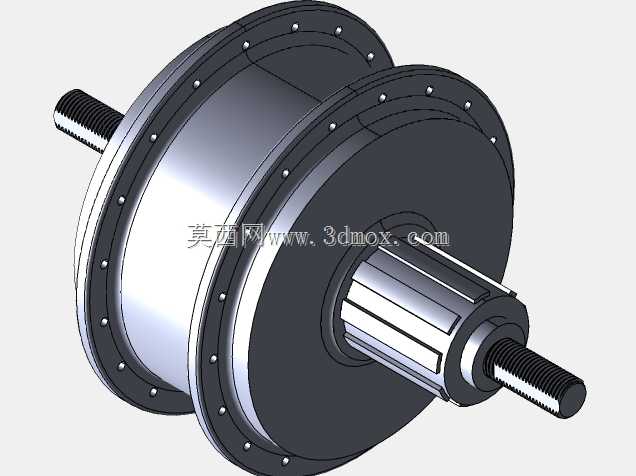

日常做两轮助力代步车结构选型时，后驱轮毂电机的安装适配是绕不开的环节，这款适配安斯曼5.4号Pedelec车型的电机室结构，就是针对旧款135毫米开档的通勤电助力自行车设计的核心安装载体。从实际装车场景来看，这类电机室直接集成在后轮轮毂内部，不需要额外加装传动外挂部件，能最大程度保留自行车原有车架的简洁外观，日常城市通勤、短途代步的电助力车型大多采用这类集成式结构，避免外露部件受泥水、磕碰影响使用寿命。

设计层面首先卡准了135毫米的后轮开档尺寸，这是传统通勤自行车、山地车后轮的标准安装宽度，不需要对现有车架后叉做额外打磨、扩宽改造，直接替换原有后轮轮毂即可完成电机加装，大幅降低普通车型改装电助力的门槛。电机室两端预留的轴段带标准螺纹结构，用于和车架后叉的安装槽配合，通过轴端螺母锁紧即可完成轴向固定，轴段伸出长度匹配常规后叉的厚度，不会出现轴长不足无法锁紧、或是轴长过多突出影响后续飞轮、碟刹安装的问题。

针对制动适配，这款电机室的端盖侧直接预留了6孔盘式制动器安装位，孔位分布符合常规自行车碟刹盘的安装标准，不需要额外加装转接座，直接固定标准160毫米或180毫米碟刹盘即可，配合车架上的夹器安装位就能实现可靠的碟刹制动，相比传统轮圈刹车的制动力更强，雨天骑行也不会出现轮圈沾水制动衰减的问题。动力输出侧设计了9花键结构，用于匹配常规的卡式飞轮安装座，花键的齿形、尺寸和市面主流的多速自行车飞轮兼容，用户可以根据自己的骑行需求选择不同齿数范围的飞轮，适配平路通勤、轻度爬坡等不同使用场景。

整个电机室的壳体采用双层法兰拼接结构，法兰周圈均匀分布紧固螺钉，既可以保证壳体内部的密封性能，阻挡骑行过程中的泥水、灰尘进入电机内部损坏绕组和减速结构，也能在后期维护时方便拆开壳体，对内部的行星减速齿轮、电机定子做检修保养。壳体的外圈直接作为轮毂的轮圈安装基座，辐条孔位沿法兰周圈均匀分布，和常规自行车轮毂的辐条编圈方式完全一致，车店常规的编圈工具就能完成轮组组装，不需要特殊工装。两端的轴承安装位做了同轴度公差约束，保证电机轴转动时的径向跳动量控制在合理范围，避免骑行过程中出现轮组偏摆、制动蹭碟的问题。
