攀岩自锁凸轮式锚点防护装置结构

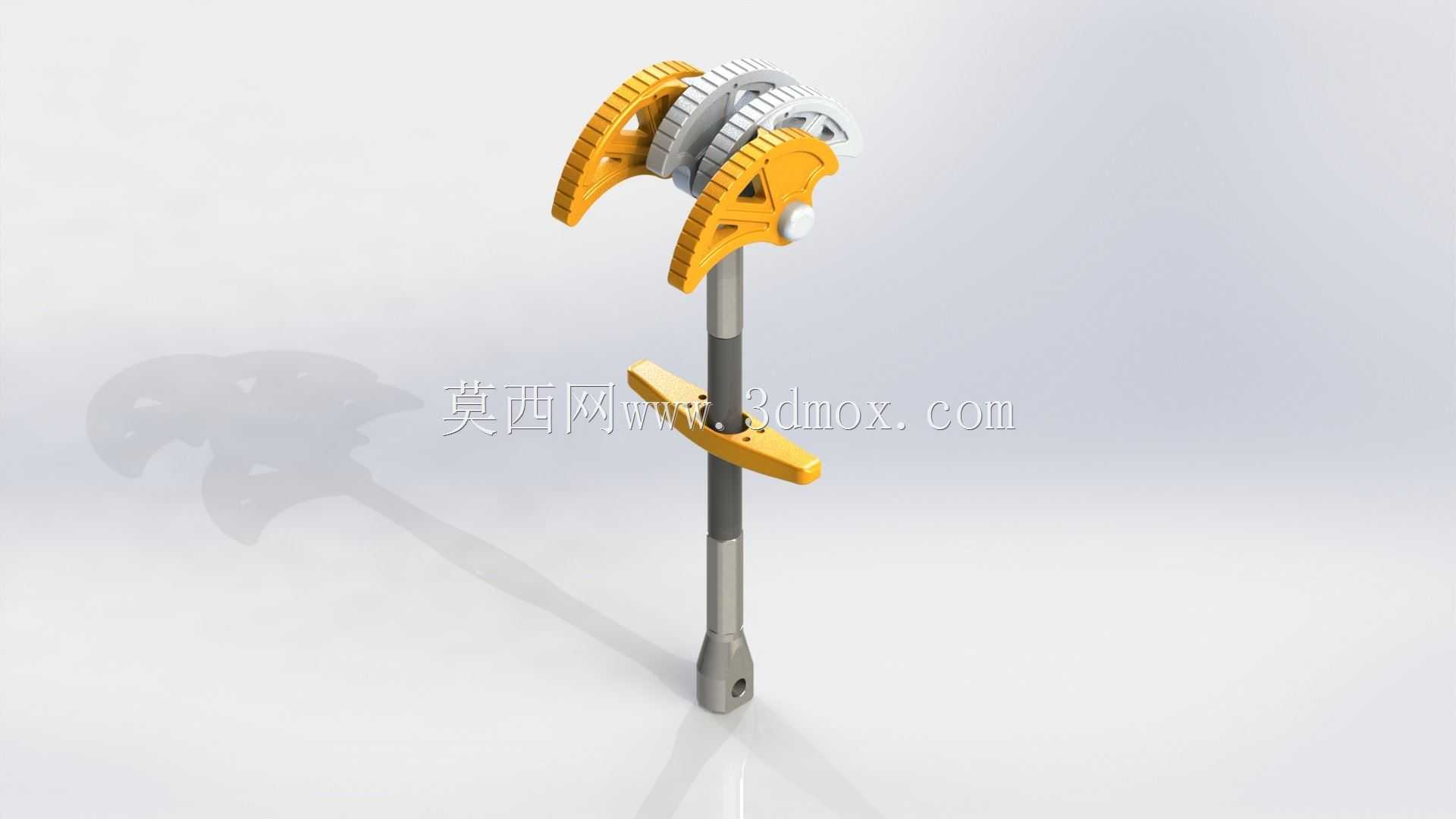

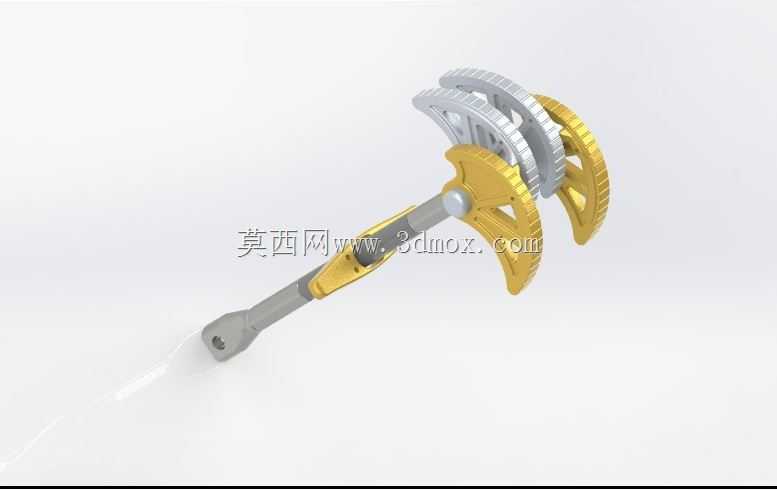

这款凸轮式攀岩锚定装置，核心依托双凸轮偏心锁止结构实现岩壁缝隙内的快速固定，是户外攀岩、高空作业、竖井探察场景中常用的临时承重锚点部件。整套结构沿中心拉杆对称布置两组带齿形咬合面的偏心凸轮，凸轮与中心轴座之间通过齿轮副实现同步联动，当拉杆受到向外的拉力时，偏心凸轮会在摩擦力作用下自动向两侧张开，齿面紧紧抵住岩壁缝隙的内壁，拉力越大锁止力越强，不会出现滑脱失效的情况。

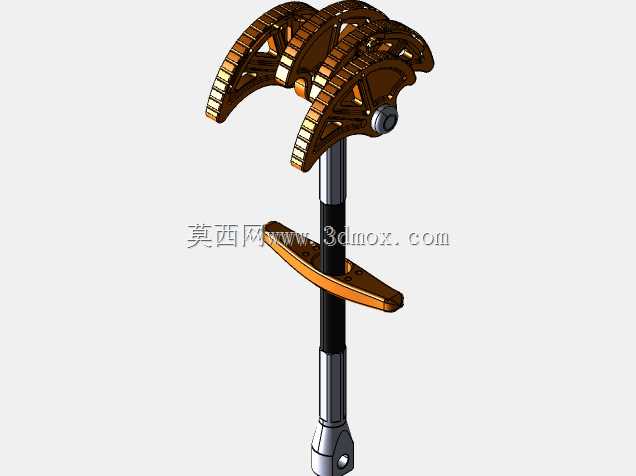

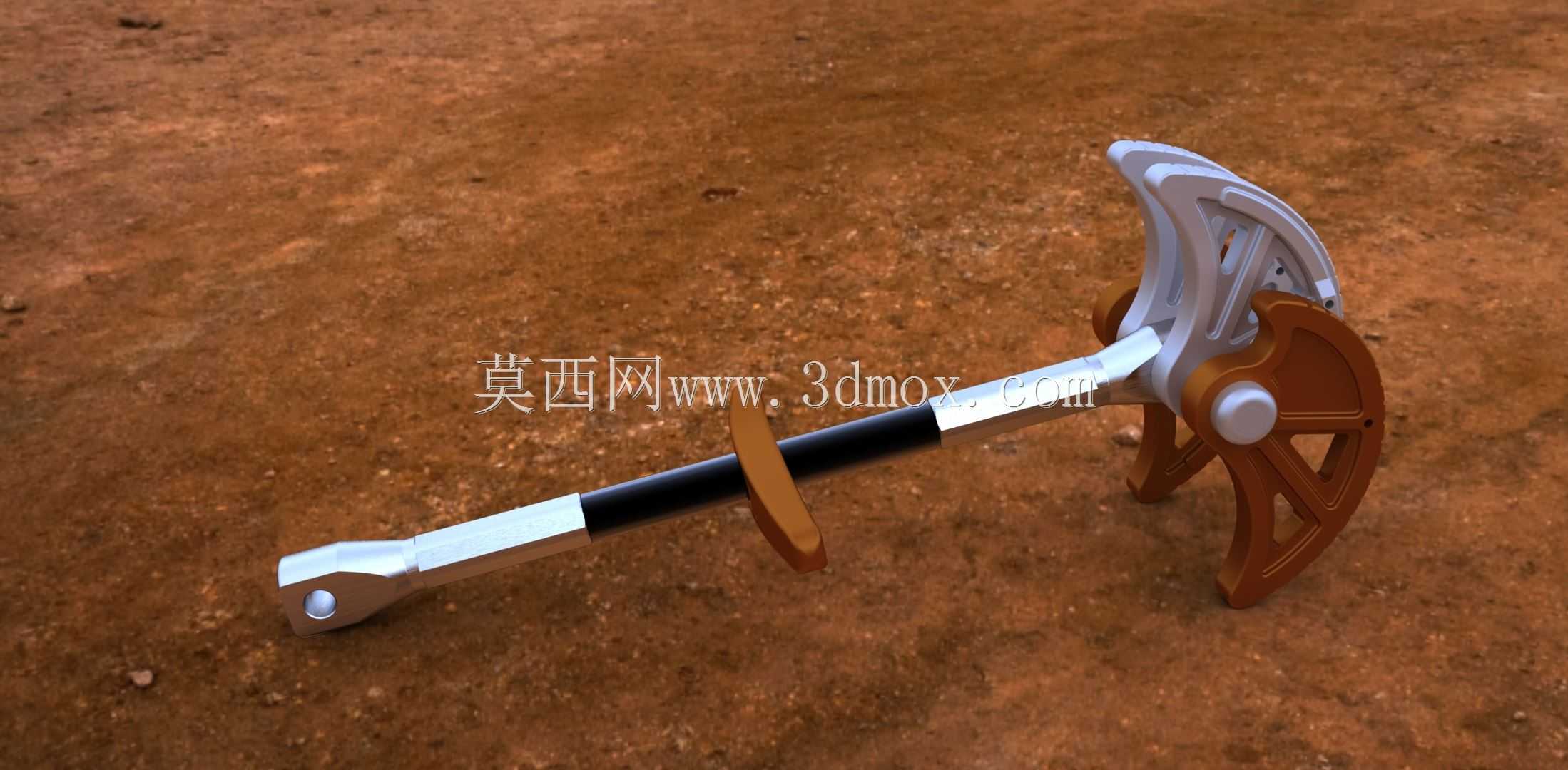

从结构设计逻辑来看，凸轮轮廓采用变半径偏心曲线，适配不同宽度的岩石缝隙，齿面做了圆弧过渡处理，既保证咬合时的摩擦力足够，又不会因为应力集中刮碎岩壁表层导致锚点失效。中心拉杆分为上下两段，上段连接凸轮联动轴座，下段设置可滑动的限位挡片，挡片上预留穿绳孔位，既可以限制凸轮的最大张开角度，避免凸轮脱出轴座，也能作为副保护挂点使用，拉杆末端做了缩径打孔处理，可直接连接主锁或扁带，不需要额外加装连接配件。

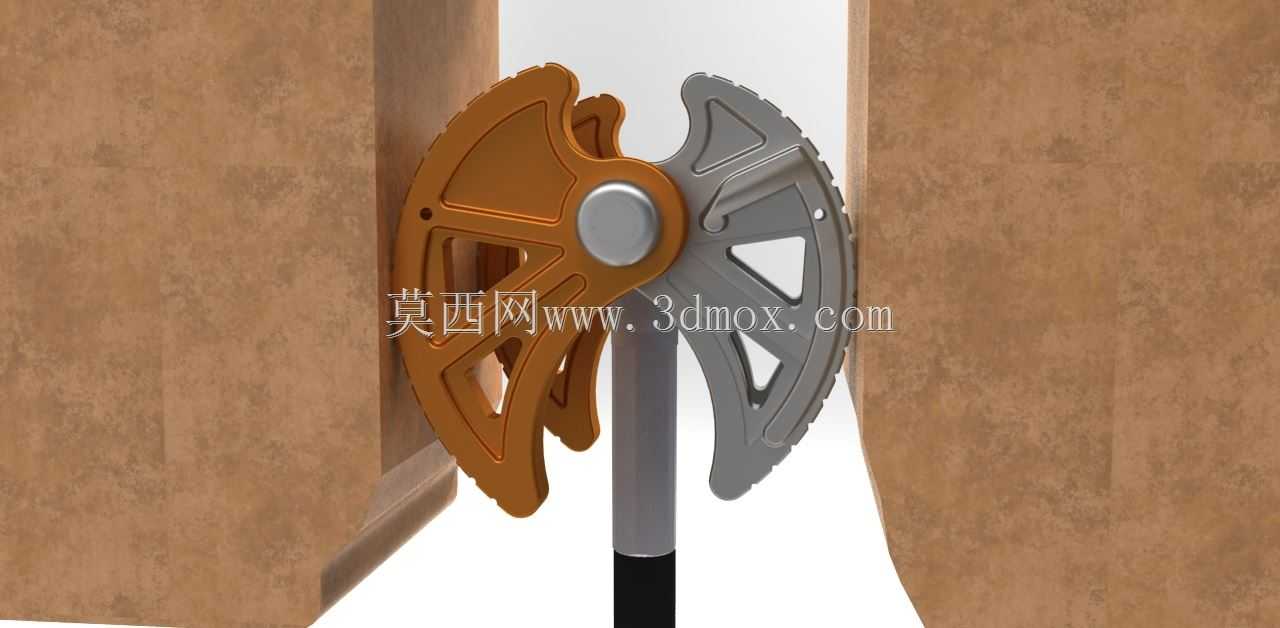

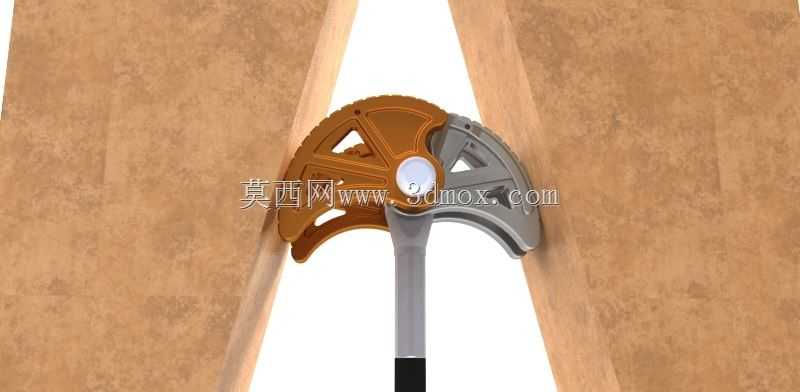

安装使用时，只需捏合两侧凸轮将整体宽度收至最小，塞入岩石或构筑物的缝隙内，松开凸轮后轻拉拉杆即可完成预固定，受力后自动完成锁止，拆除时只需向上推动轴座让凸轮复位即可顺利取出，可反复使用无需额外耗材。整套结构的安装边界对缝隙的要求较低，只要缝隙深度大于凸轮长度、内壁具备一定结构强度即可固定，不需要额外打膨胀螺栓或设置永久锚点，适合临时作业场景的快速布设。

结构件的材质搭配上，凸轮部分采用高强度工程塑料或轻质合金制作，在保证结构强度的同时控制整体重量，中心拉杆采用高强度金属材质，承受主要的拉拽载荷，齿轮副采用同材质金属加工，保证联动同步性的同时具备足够的耐磨性能，长期反复使用也不会出现齿面磨损导致的联动卡滞。整套机构没有冗余的弹性零件，依靠结构本身的偏心特性实现锁止，故障率极低，在低温、高湿、多粉尘的户外环境下也能可靠工作，不会因为弹簧锈蚀、零件卡滞出现功能失效。
