卡丁车转向连接固定前短轴结构设计

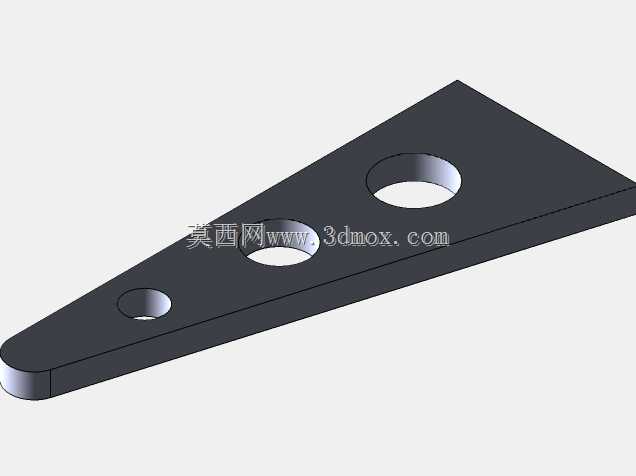

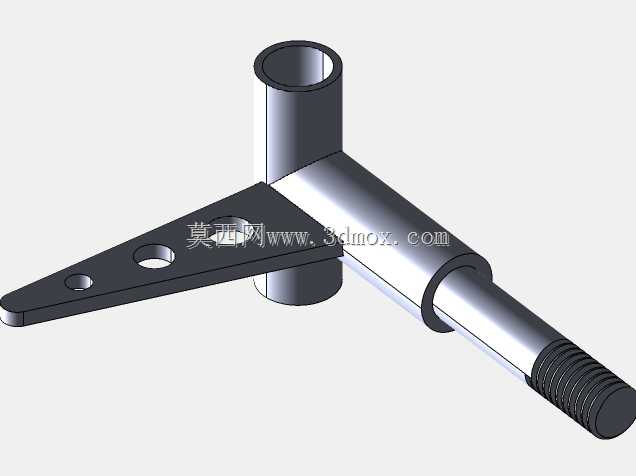

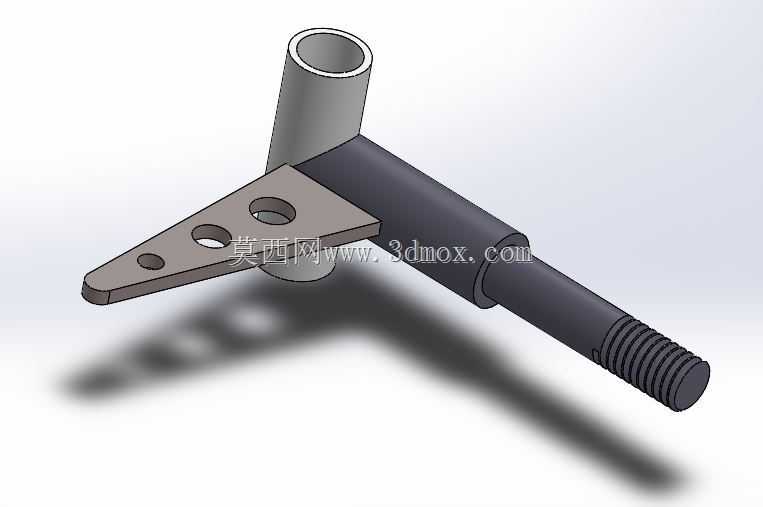

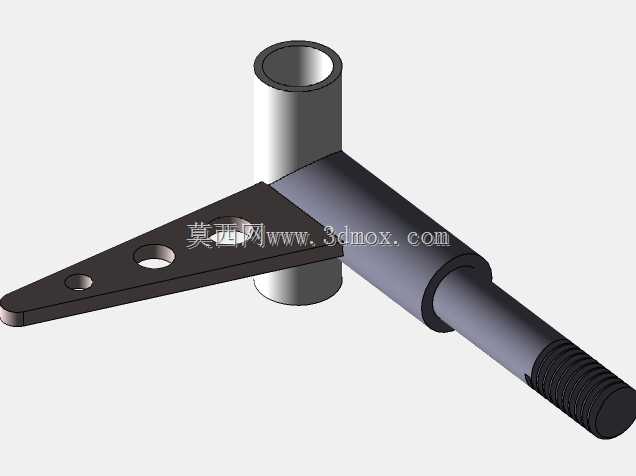

这款卡丁车前短轴是小型非道路娱乐车辆行走转向系统的核心受力连接件，日常应用场景覆盖场地娱乐卡丁车、自制改装卡丁车、小型越野休闲卡丁车的前轮装配环节，直接承担前轮载荷传递、转向动作传导的核心作用。从实际装车工况来看，该部件一端通过带孔三角连接耳片与车辆横拉杆铰接，转向动作传递时，耳片上的三个通孔分别对应横拉杆球头销、转向限位结构、加强固定点位的安装需求，孔位公差按照间隙配合要求设计，既保证转向动作转动无卡滞，又能避免铰接间隙过大导致的转向虚位。部件主体的轴段分为三个功能区域，靠近耳片的粗轴段用于穿入前轮轮毂内孔，作为车轮转动的支撑基准，轴段表面粗糙度要求控制在Ra1.6以内，减少轮毂轴承转动时的摩擦损耗；中间的轴肩结构用于顶住轮毂轴承内圈，实现车轮安装的轴向定位，避免车辆行驶过程中车轮出现轴向窜动；末端的外螺纹段用于装配锁紧螺母，将轮毂轴承、车轮轮辋整体压紧固定在轴段上，螺纹规格按照常规卡丁车前轮载荷匹配选型，保证锁紧后能承受颠簸路面的冲击载荷不松脱。部件上集成的垂直空心圆柱段用于与车架前悬的立轴配合，实现前轮绕垂直轴线的转向转动，空心结构在保证结构强度的前提下降低了零件自重，减少转向时的转动惯量，让转向操作更轻便。设计过程中优先考虑了零件的受力分布，三角耳片与轴段的衔接位置做了圆弧过渡处理，避免应力集中导致的部件断裂，毕竟卡丁车在场地行驶时会频繁遭遇路肩冲击、急转向侧向力，过渡位置的应力集中很容易造成零件疲劳失效。安装边界方面，该短轴装配时不需要额外焊接工序，全部通过螺栓、螺母实现机械连接，适配市面上多数10寸-12寸规格的卡丁车前轮总成，垂直立轴的配合直径、轮毂安装轴段的长度都按照通用娱乐卡丁车的安装尺寸设计，改装替换时不需要对车架原有结构做二次加工，直接替换原有损坏的短轴即可完成维修。零件的材质选型适配常规45号钢调质处理，表面做发黑防锈处理，能适应户外场地的潮湿、多尘使用环境，不需要频繁做防锈维护。
