齿轮凸轮组合式攀爬机械杆结构

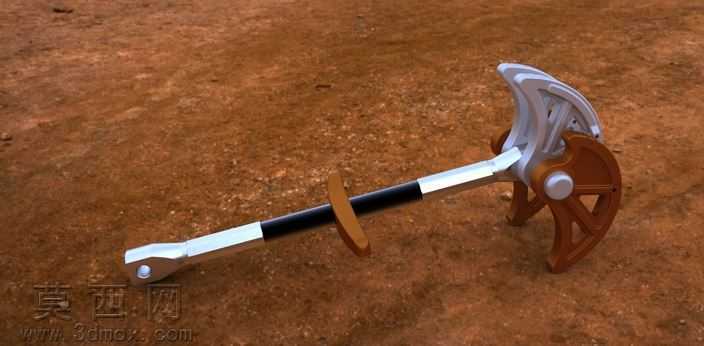

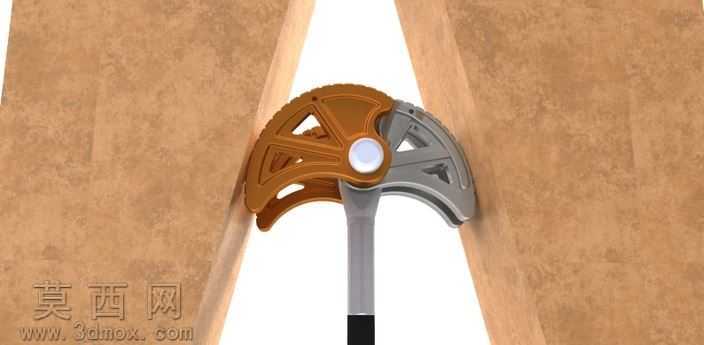

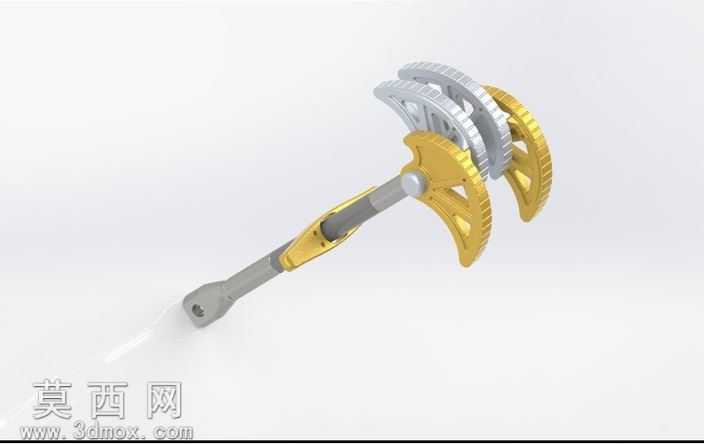

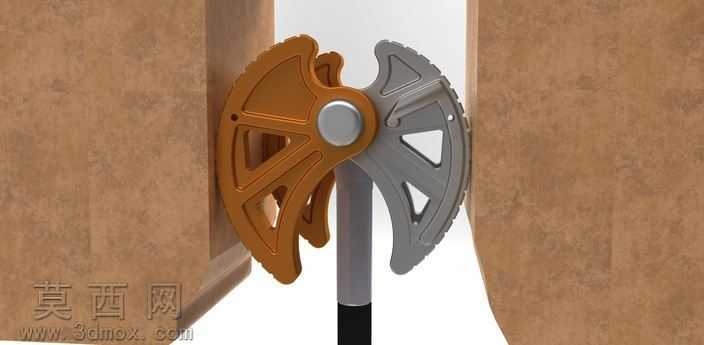

本作品为齿轮与凸轮组合实现攀爬动作的机械结构三维建模成果，建模阶段采用SolidWorks完成全参数化零件绘制与装配约束，首先对核心传动部件进行参数定义：顶部对称布置的弧形夹爪集成齿形结构，与中间同轴布置的双联圆柱齿轮形成啮合传动副，建模时严格控制齿轮模数、压力角等参数，保证齿面啮合间隙处于合理范围，避免传动卡滞。夹爪与齿轮的连接部位采用销轴配合限位结构，建模时添加同轴心与行程限位配合，模拟夹爪开合的角度范围。中部的长杆采用分段式结构设计，上段为金属质感的光轴段，中段设置带安装孔的凸轮从动件，该零件与杆身采用滑动配合，建模时通过线性耦合配合约束其沿杆身的滑动行程，下段为带连接孔的安装端，预留与外部驱动部件的装配接口。材质与渲染阶段，针对不同零件赋予差异化材质：齿轮与夹爪部位采用哑光工程塑料材质，添加细微的颗粒质感与轻微的磨砂反光效果，模拟高强度尼龙材质的视觉特性；长杆主体采用金属材质，上段赋予亮面镀铬金属质感，中段与下段赋予哑光铝合金材质，通过调整粗糙度与金属度参数，区分不同金属段的表面处理差异；销轴等小紧固件采用不锈钢材质，添加细微的倒角反光效果提升细节真实度。渲染阶段采用工作室柔光环境，添加柔和的地面阴影，通过多角度光源布置凸显零件的轮廓层次与结构关系，同时对齿面、凸轮曲面等关键传动面添加局部高光，突出结构的加工精度感。结构设计思路围绕攀爬动作的实现逻辑展开：顶部夹爪通过齿轮传动实现同步开合，模拟攀爬时的抓附动作，中部的凸轮从动件在杆身滑动时，通过凸轮轮廓的曲线变化推动夹爪完成开合与锁紧动作，整体结构无需复杂的电控元件，仅通过纯机械传动即可实现周期性的攀爬动作，可作为小型攀爬机器人、管道检测爬行机构的核心机械单元参考。建模过程中对所有运动部件添加了干涉检查，验证开合、滑动过程中无零件碰撞，同时对关键受力部位做了圆角过渡处理，避免应力集中，装配体中保留了所有零件的参数化特征，可根据实际应用场景调整齿轮模数、夹爪开合角度、杆身长度等参数，适配不同直径的攀爬对象与负载需求。
