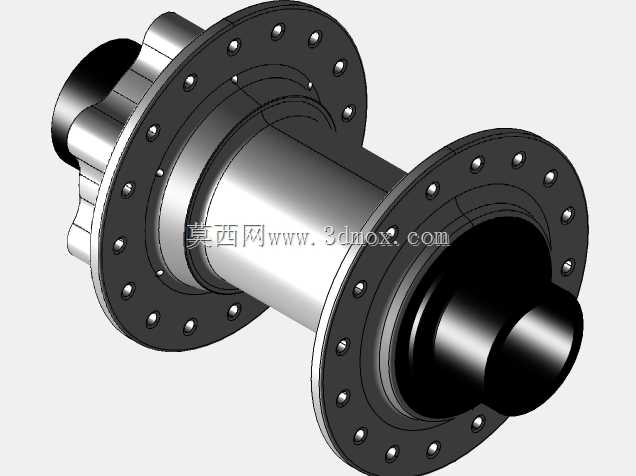

自行车20mm开档前花鼓结构设计

这款前花鼓是面向山地车、砾石公路车等非铺装路面骑行场景设计的轮组核心连接件，核心作用是作为前轮的旋转支撑载体，将轮组辐条的拉力均匀传导至轴芯结构，同时配合快拆或桶轴结构实现前轮与前叉叉脚的刚性锁止，保障轮组转动过程中的同轴度与抗冲击性能。从结构设计逻辑来看，整体采用双法兰对称布局，两侧法兰盘上均匀分布的辐条孔位，是按照辐条交叉编法的受力角度做的位置校准，每个孔位都做了沉台倒角处理，避免辐条条帽在拉紧过程中出现应力切割，延长辐条的疲劳寿命。花鼓主体的轴壳部分采用阶梯式变径设计，中间段的大直径结构是为了提升整体的抗扭刚度，应对越野骑行中轮组受到的侧向冲击力，两端靠近轴承安装位的轴颈做了高精度的公差配合设计，保障轴承压装后的同轴度，减少转动过程中的径向跳动。20mm的开档尺寸对应重载型桶轴前叉的安装标准，安装边界上，两侧法兰的盘片外径、法兰到轴芯中心的偏移量，都严格匹配对应辐条长度的计算参数，编圈时无需额外调整条帽余量就能实现轮组的居中校准，轴芯两端的锁止面做了防滑齿结构，和前叉叉脚锁紧后不会出现轮组偏转的问题。花鼓的外壳过渡区域全部做了圆角处理，没有尖锐的加工棱角，既可以减少骑行过程中泥水、沙尘的附着堆积，也能避免辐条安装、轮组维护时被边角划伤。两侧法兰的孔位数量是按照重载轮组的辐条排布设定的，相比常规公路车花鼓的孔位密度更高，单根辐条承担的拉力载荷更小，在飞跃落差、碾压乱石路的工况下，不会出现单根辐条拉力过载断裂的问题。轴承安装位的内侧设计了接触式密封圈的卡槽，装配后可以阻挡外界的泥水、粉尘进入轴承滚道，延长轴承的维护周期，轴壳内部的空腔预留了足够的润滑脂存储空间，长期使用也不会出现润滑流失导致的转动卡滞。在实际装车适配场景中，这款花鼓可以兼容碟刹安装座的标准孔位，不需要额外加装转换座就能匹配主流的六钉碟片，轴芯的通孔尺寸完全适配20mm规格的桶轴杆，锁紧后轴芯和前叉叉脚的接触面积更大，越野摇车、大力制动时的轮组刚性表现更好，不会出现普通快拆花鼓那种制动时的蹭碟、轮组晃动问题。
