挖掘机驾驶室附属走台与舱体结构设计

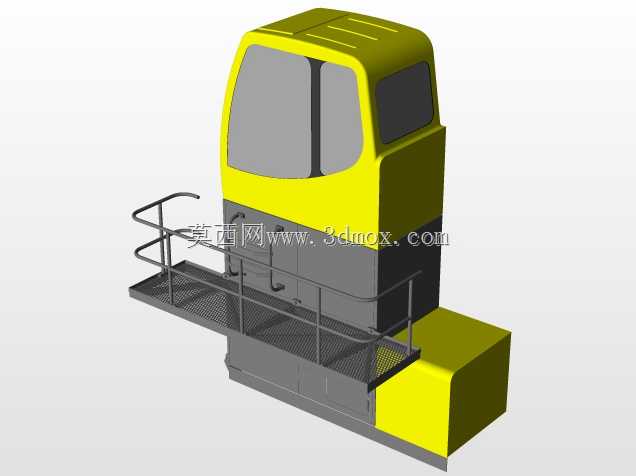

　　这套结构对应挖掘机驾驶室侧部的附属走台与集成舱体，是工程现场作业人员上下驾驶室、临时放置检修工具的核心承载结构，同时整合了设备侧部的储物与管线容纳空间，适配矿山、土方、基建等多类复杂作业场景的使用需求。走台表面采用防滑网板设计，即便在雨天、泥泞工况下，作业人员踩踏时也能获得足够摩擦力，避免滑倒风险，走台边缘设置的双弯管护栏，高度符合工程机械安全防护规范，人员在走台上进行驾驶室玻璃擦拭、顶部管线检修作业时，可借助护栏获得稳定的身体支撑，护栏的弯管弧度做了圆弧过渡处理，没有尖锐棱角，避免人员磕碰受伤。走台与主舱体的连接采用铰接式翻折结构，运输状态下可将走台向上翻折贴合舱体侧壁，大幅缩减整机运输宽度，满足公路运输的尺寸限界要求，

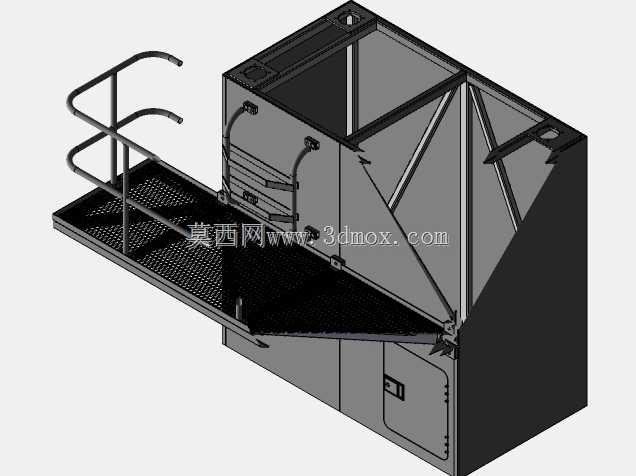

　　作业状态下翻下后通过侧边的锁止销固定，锁止结构设置了防脱卡扣，避免设备在颠簸路面行驶时走台意外翻起。主舱体采用框架式焊接结构，内部设置多道斜向加强筋，在控制整体重量的前提下，保证结构的抗扭、抗冲击性能，能够承受设备作业时的持续振动，不会出现焊缝开裂、结构变形的问题，舱体下部设置的小型检修门，可方便操作人员快速检查侧部布置的液压阀组、电气接线端子，无需拆解整体舱板，降低日常维护的工作量。设计阶段充分考虑了安装边界，舱体与驾驶室主体的连接孔位完全匹配现有机型的安装基准，现场装配时无需额外打孔焊接，走台翻折后的间隙控制在合理范围，不会与驾驶室侧门、走台下方的液压管路产生运动干涉，护栏的安装位置避开了驾驶室侧窗的开启轨迹，

　　不会影响车窗的正常开合。舱体的外轮廓做了斜切处理，既可以减少设备回转时的外部干涉风险，也能避免作业时飞溅的碎石直接撞击舱体立面，降低结构受损概率，走台的承载能力按照单人携带检修工具的工况设计，可满足常规运维作业的载荷需求，不会出现踩踏变形的问题。
