直径8毫米SDS混凝土作业钻头三维设计

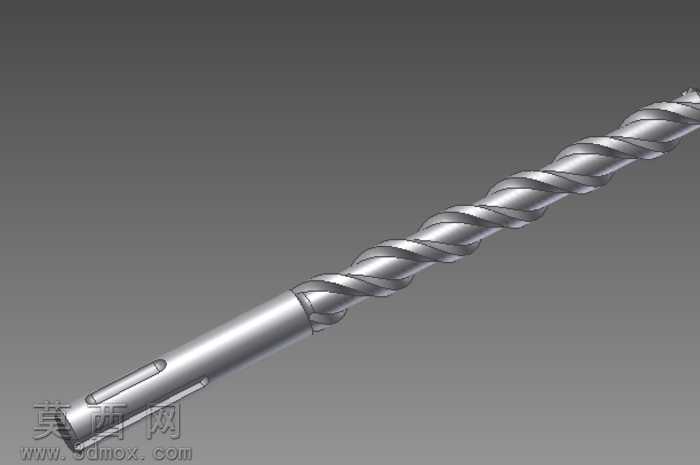

本模型为直径8mm规格的SDS混凝土钻头，建模阶段以实际冲击钻配套钻头的实物测绘尺寸为基准，首先通过旋转凸台指令构建钻头整体的圆柱基体，针对SDS钻头特有的刀柄快换卡槽结构，采用拉伸切除结合圆角过渡的方式完成特征构建，精准还原刀柄处的对称卡槽形态，保证与电钻夹头的快换适配结构完全匹配。针对钻头的螺旋排屑槽结构，采用螺旋线扫描切除的方式完成建模，螺旋升角参考实际混凝土钻头的排屑需求设置为30度，保证排屑槽的曲面过渡顺滑无棱角，同时对槽体边缘做微小倒角处理，还原真实钻头的刃口钝化工艺特征。钻头头部的合金刀头安装位采用阶梯式切除结构，预留出硬质合金刀头的嵌装位置，刀头的切削角度按照混凝土钻削的130度顶角参数构建，两侧切削刃对称度公差控制在0.02mm以内，保证钻削作业时的受力平衡。材质渲染阶段，钻头刀柄及钻身主体赋予高速钢金属材质，调整金属粗糙度参数为1.2μm，还原高速钢经淬火处理后的哑光金属质感，表面添加细微的磨削纹理贴图，模拟钻头加工过程中的磨制痕迹；头部合金刀头部分赋予硬质合金材质，调高材质硬度对应的反光度参数，区分刀头与钻身的材质差异。整体渲染采用中性灰背景搭配三点布光，主光源从侧上方45度照射，突出螺旋槽的立体结构与金属反光层次，辅光源补光消除结构暗部死黑，顶光勾勒钻头的轮廓边缘，完整呈现钻头的整体结构细节。设计过程中充分考虑SDS钻头的实际使用场景，所有结构特征均匹配冲击钻的作业需求，螺旋槽的深度、宽度比例经过参数校核，保证混凝土碎屑能够顺利沿槽体排出，刀柄的卡槽尺寸严格遵循SDS快换接口的标准参数，确保模型可直接用于后续的装配模拟、作业工况仿真等环节，整体建模过程参数化特征完整，所有尺寸均可根据不同直径规格的需求快速调整修改。
