5200L容量卧式储液罐体结构设计

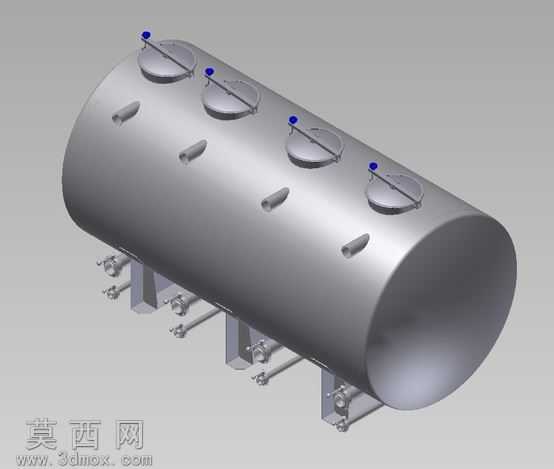

本作品为5200L规格卧式储液罐体的三维参数化建模成果，建模过程严格遵循常压储运容器的结构设计规范，在三维建模软件中完成全特征化建模，所有结构尺寸均经过容积校核，确保罐体有效容积满足5200L的设计要求。模型整体采用卧式圆柱筒体搭配两端标准椭圆封头的经典结构，筒体部分通过拉伸凸台特征生成，封头部分采用旋转凸台特征完成建模，二者通过同轴心配合与端面重合约束完成装配，接缝处预留焊接坡口结构特征，还原实际生产中的焊接工艺要求。罐体顶部沿轴向均匀布置四组带快开压盖的人孔结构，每个人孔均配置铰接式压盖、锁紧把手与密封面定位结构，压盖与筒体人孔座采用同轴配合，可模拟实际开启转动动作；人孔之间沿筒体轴向错位布置多组侧向接管口，接管与筒体采用相贯线切除特征生成焊接接口，接管端部预留法兰连接结构，可适配不同管径的外接管路。罐体底部沿轴向等距布置四组鞍式支座，支座采用折弯钢板焊接结构，每组支座配置竖向支撑板、底部安装底板与侧向加强筋，支座与筒体下表面采用完全贴合约束，底部安装板预留螺栓安装孔特征，还原现场安装固定的结构需求；每组支座侧方对应布置底部排液接管，接管配置阀门安装接口与外接法兰，满足罐体排液、排污的功能需求。材质渲染阶段，筒体、封头、接管、支座等主体金属部件采用哑光不锈钢材质，调整材质反射率与粗糙度参数，还原工业不锈钢罐体的真实金属质感；人孔压盖的密封垫片采用橡胶材质渲染，锁紧把手、螺栓等标准件采用镀锌钢材质，通过材质差异清晰区分不同功能部件。建模过程中对所有易干涉部位进行了干涉检查，确保人孔开启、管路对接、支座安装等动作无结构冲突，整体模型结构完整，特征层级清晰，可直接用于工程出图、容积校核、装配模拟、渲染展示等场景，完整还原了工业卧式储液罐的全部结构细节。
