球头式连杆连接组件装配结构设计

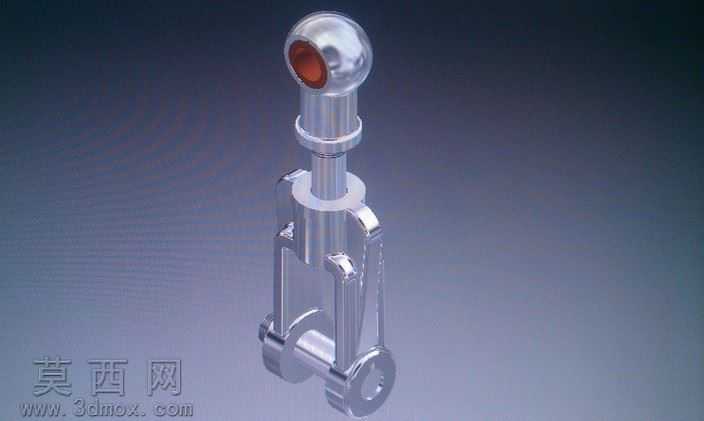

本连接组件采用三维参数化建模方式完成整体设计，建模过程中先对各组成零件进行独立的特征构建，依次完成衬套、叉形接头、球头销、销轴、拉杆等零件的三维实体绘制，每个零件的尺寸参数均按照机械连接结构的通用设计规范设定，保证各配合面的公差预留符合实际装配要求。在零件建模阶段，针对球头部分采用旋转特征构建球面主体，对球头端部的密封槽采用环形切除特征完成，保证球面的光滑度满足铰接转动的需求；叉形接头部分采用拉伸与切除组合的方式构建叉臂结构，对叉臂上的销轴孔进行同轴度约束设置，确保后续装配时销轴可顺利穿入完成铰接。衬套零件采用薄壁旋转特征建模，内壁与外壁分别设置不同的粗糙度参数，内壁用于与销轴配合降低转动磨损，外壁与叉臂的安装孔过盈配合实现固定。拉杆部分采用拉伸构建杆身主体，端部的连接头与杆身采用合并特征实现一体化，保证结构强度。完成所有零件建模后，按照实际装配逻辑进行组件总装，先将衬套压入叉形接头的安装孔内完成固定配合，再将球头销的下端置入叉形接头的开口槽内，对齐销轴孔后穿入销轴完成铰接约束，随后将拉杆上端与球头销的下部连接结构进行锁紧配合，最终形成完整的连杆总成。渲染阶段采用金属材质赋予所有钢制零件，调整材质的反光度与粗糙度参数模拟抛光金属的质感，球头端部的密封件采用半透明橡胶材质，调整折射参数还原橡胶密封件的视觉效果，场景采用渐变深色背景突出金属零件的轮廓与结构细节，渲染角度选择斜向视角，可同时展示球头铰接结构、叉形连接结构与拉杆主体的完整形态，清晰呈现各零件之间的装配关系与运动连接逻辑。整个设计过程中对各零件的配合间隙进行了反复校验，确保球头可在设计角度范围内灵活转动，销轴连接部位无结构干涉，衬套的安装位置可有效降低铰接部位的磨损，整体结构满足机械传动中连杆组件的连接与传力需求，各部分结构的强度冗余符合通用机械零部件的设计标准，可直接用于相关机械结构的设计参考与装配演示。
